ทดลอง MCU ตอนที่ 6 (7 segment)

การแสดงผลในงานอิเล็กทรอนิกส์ที่นิยมมากอย่างหนึ่งคือการแสดงผลเป็นตัวเลข โดยอุปกรณ์อิเล็กทรอนิกส์ที่ถูกออกแบบมาเพื่อใช้ในการแสดงเป็นตัวเลขนั่นก็คือ 7-Segment หรือที่ภาษาไทยเรียกว่า ตัวเลขเจ็ดส่วน ซึ่งที่มาก็คือมีส่วนของการแสดงผลที่ให้เป็นตัวเลขใดก็ได้โดยใช้เพียงส่วนในการติดสว่างเพียงเจ็ดส่วนเท่านั้น  แต่ในความเป็น 7-Segment มีขาที่ควบคุมในการติดสว่างทั้งหมด 8 ขา โดยขาสุดท้ายเป็นขาที่ใช้ควบคุมการติดสว่างของจุด

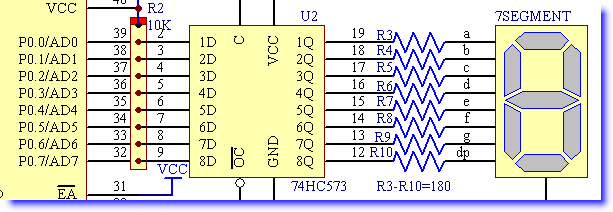

วงจรที่ใช้ในการทดลองเป็นวงจรที่ต้องอาศัยไอซีช่วยขับหลอด ซึ่งไม่สามารถต่อหลอดตัวเลขเจ็ดส่วนโดยตรงกับไมโครคอนโทรลเลอร์ได้เนื่องจากไมโครคอนโทรลเลอร์ไม่สามารถจ่ายกระแสได้เพียงพอให้หลอดสว่างได้ โดยการเชื่อมต่อวงจรขับหลอดตัวเลขเจ็ดส่วนเป็นดังรูป

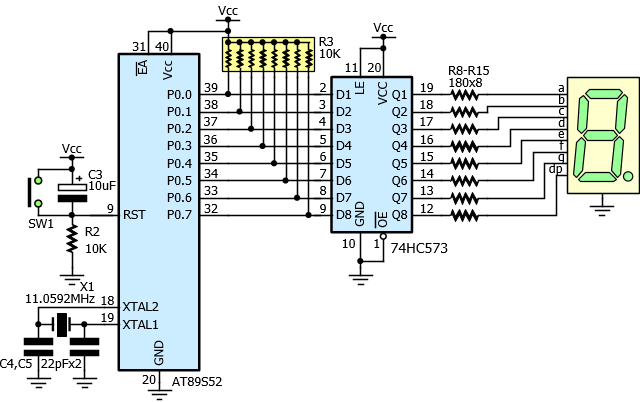

เมื่อนำมาต่อกับวงจรไมโครคอนโทรลเลอร์จะได้ดังรูป

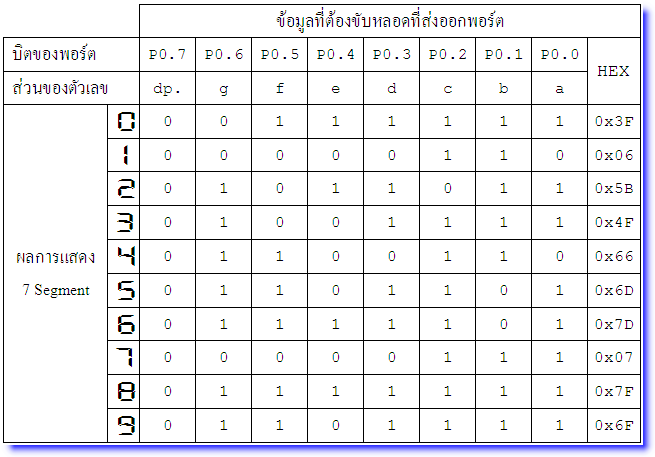

จากวงจรเป็นการต่อเพื่อให้ใช้งานตัวเลขเพียงหลักเดียว โดยค่าข้อมูลที่ส่งให้แสดงเป็นตัวเลขได้นั้นสามารถหาค่าได้โดยการนำค่าการติดติดดับของแต่ละส่วนของตัวเลขมากำหนดบิตข้อมูล ซึ่งจากวงจรจะได้ค่าดังตาราง
