ทำปริ้นด้วยกระดาษโฟโต้ โดยวิธี Toner Transfer

   การทำปริ้นสามารถทำได้หลากหลายวิธีทั้งนี้ขึ้นอยู่กับคุณภาพของปริ้นที่ต้องการ สำหรับการทำปริ้นด้วยกระดาษโฟโต้ก็เป็นอีกวิธีหนึ่งที่สามารถทำได้ง่ายต้นทุนต่ำ (สำหรับลายวงจรไที่ไม่ซับซ้อนนัก) แต่มีข้อเสียตรงที่ขนาดของลายเส้นที่มีขนาดเล็กทำได้ยาก เหมาะสำหรับนักเรียนนักศึกษาที่ทำโครงงานหรือทำวงจรอะไรเล่นๆ

วัสดุที่ใช้
1. กระดาษโฟโต้ (ขนาด A4 มีลักษณะเป็นมันหนึ่งด้าน  ราคาประมาณแผ่นละ 5 บาท)
2. เครื่องพิมพ์เลเซอร์ (เค้าว่าใช้ถ่ายเอกสารก็ได้แต่ยังไม่ได้ลองนะ...)
3. เตารีดแบบพื้นเรียบ (ไม่ใช่แบบไอน้ำ)
4. ภาชนะใส่น้ำ
5. ปากกาเขียนแผ่นซีดี
6. กรดกัดปริ้น
7. ทินเนอร์
8. กระดาษชำระ

เริ่มกันเลย.......

ขั้นตอนที่ 1

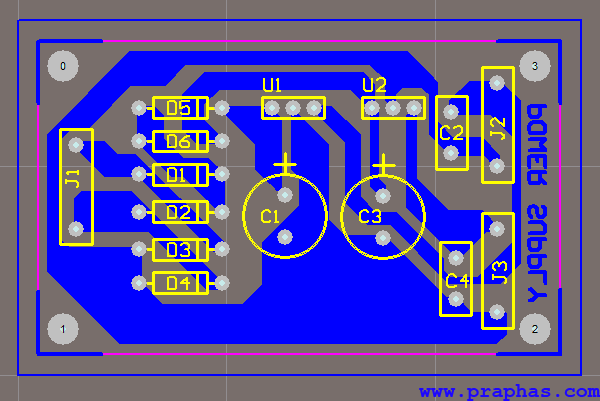

เริ่มจากออกแบบลายวงจรด้วยโปรแกรมออกแบบลายวงจรตามถนัด (ในที่นี้ใช้โปรแกรม Protel99SE) ใส่เส้นขอบนอกปริ้นเพื่อให้ง่ายต่อการวางแผ่นปริ้นในขึ้นตอนการติดกระดาษ และอย่าลืมใส่ข้อความโดยเซตค่าให้เป็นตรงข้าม (ประโยชน์ของการใส่ข้อความคือใช้เป็นตัวบอกด้านก่อนวางต้นแบบ)


ขั้นตอนที่ 2

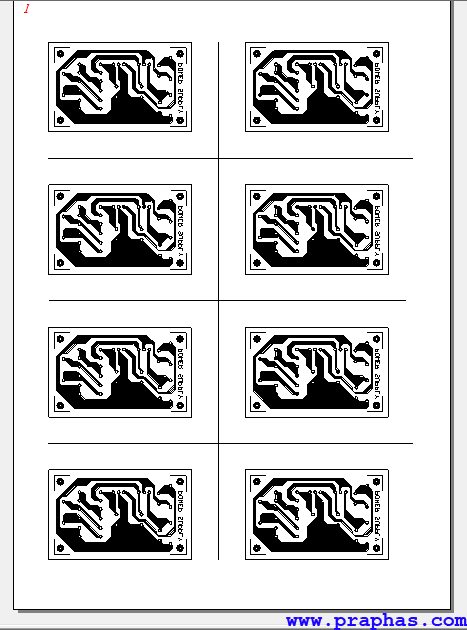

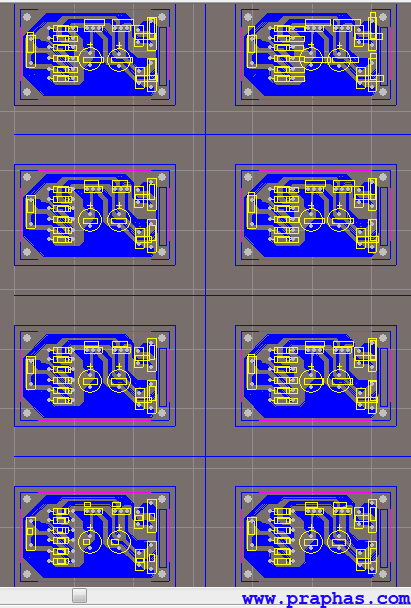

ก๊อบลายวงจรทำให้ได้หลายๆแผ่นโดยใช้กระดาษแผ่นเดียว (คือว่าเสียดายกระดาษน่ะ ไหนๆก็จะปริ้นแล้ว)

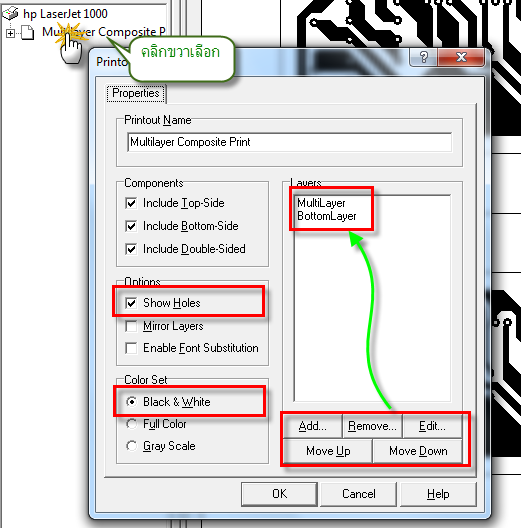

เซตค่าการพิมพ์ดังนี้
1. เลือกเลเยอร์ที่จะพิมพ์เพียง 2 เลเยอร์คือ
    - MultiLayer  (เป็นเลเยอร์ PAD)
    - BottomLayer (เป็นเลเยอร์ลายทองแดง)
2. จัดการให้ MultiLayer อยู่ด้านบนเพื่อไม่ให้ลายทองแดงทับรูของ PAD
3. เลือก ShowHold


(ภาพก่อนพิมพ์....)

ข้อควรจำ...
-โดนัทจุดต่อขา(PAD) ต่อสุดไม่ควรต่ำกว่า 80mil
-รูเจาะ(รูใน PAD) เอาให้ใหญ่หน่อยในที่นี้ใช้ 32mil
-เว้นช่องระหว่างลายแต่ละแผ่นเพื่อง่ายต่อการวางแผ่นปริ้น



ขั้นตอนที่ 3

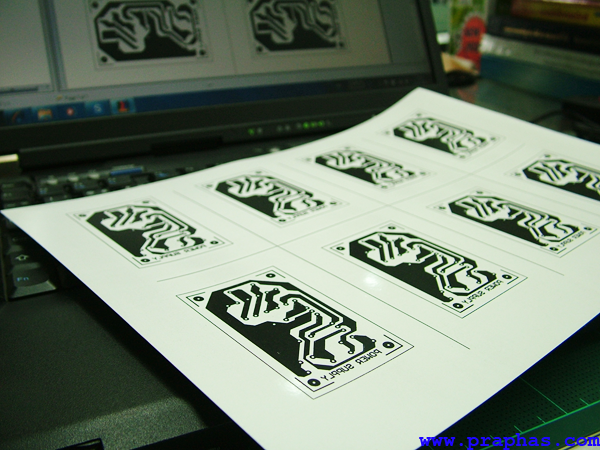

พิมพ์ด้วยกระดาษโฟโต้(ด้านมัน) ด้วยเครื่องพิมพ์เลเซอร์ สังเกตุลายจะต้องเป็นลายตรงข้ามกับลายจริง (ข้อความจะอ่านไม่ออก)



ขั้นตอนที่ 4

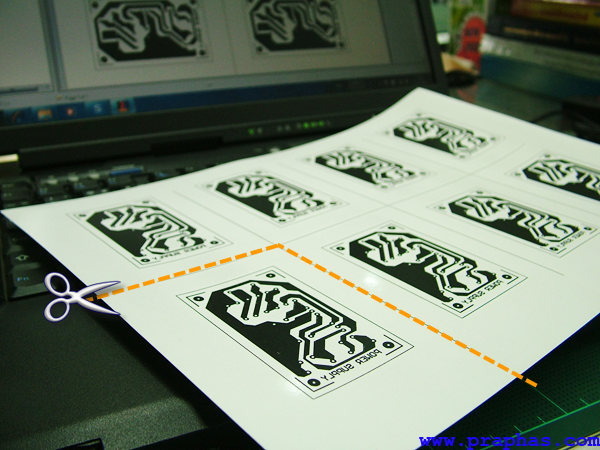

ตัดกระดาษต้นแบบเอาในส่วนที่ต้องการนำไปทำงาน


-ขัดปริ้น(ด้านทองแดง) ด้วยฝอยขัดหม้อหรือสก๊อตไบต์กับน้ำ ใช้น้ำยาล้างจานช่วยด้วย ขัดจนใสกิ๊กเลยนะครับ

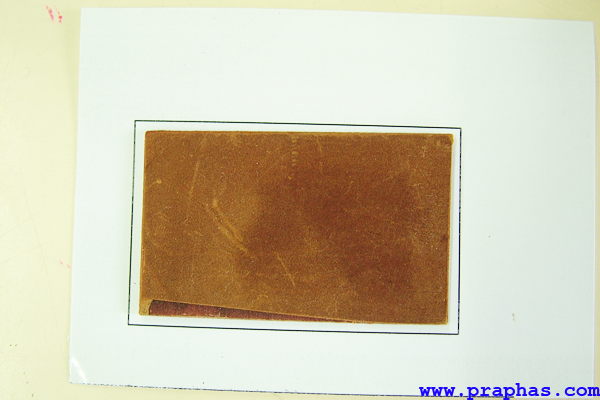

-นำแผ่นปริ้นวางคว่ำบนแผ่นต้นแบบโดยเอาด้านทองแดงสัมผัสกันแบบ (ประโยชน์ของการสร้างขอบก็ตอนนี้แหละ)
*หากวอร์มแผ่นปริ้นให้ร้อนก่อน (รีดแผ่นปริ้นเปล่าด้วยเตารีด) จะทำให้ได้ผลดียิ่งขึ้น


ขั้นตอนที่ 5

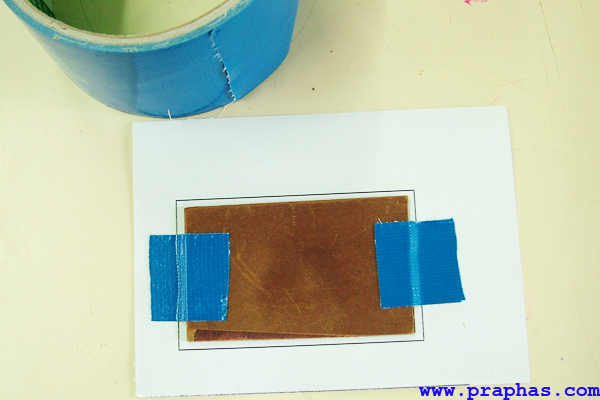

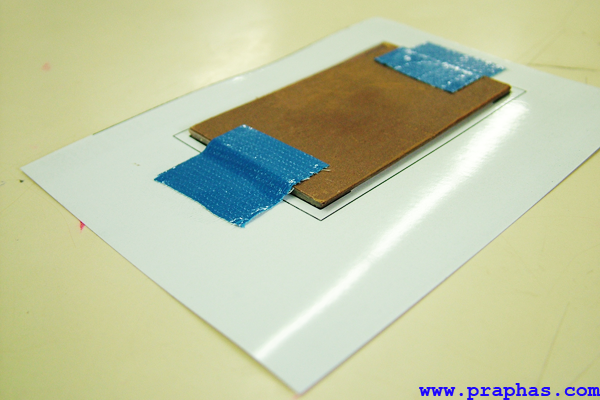

ติดกระดาษกาวกันการเลื่อนขยับ




ขั้นตอนที่ 6

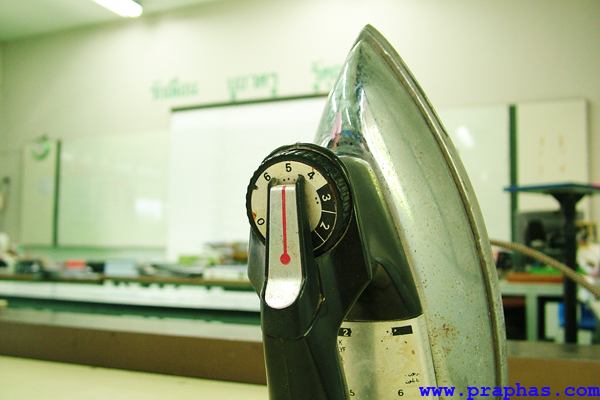

ตั้งความร้อนเตารีดค่อนข้างสูงหน่อย



ขั้นตอนที่ 7

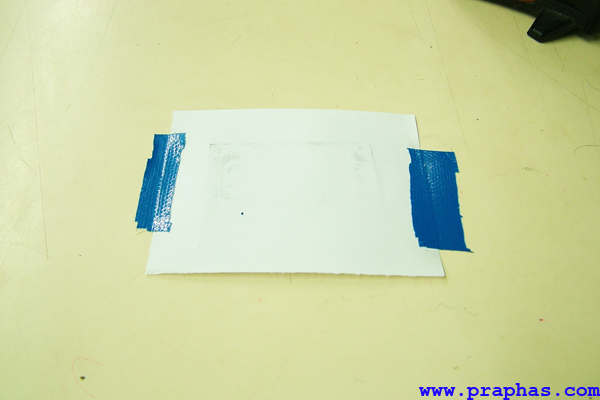

ติดกระดาษกาวกับพื้นกันเลื่อน


ขั้นตอนที่ 8

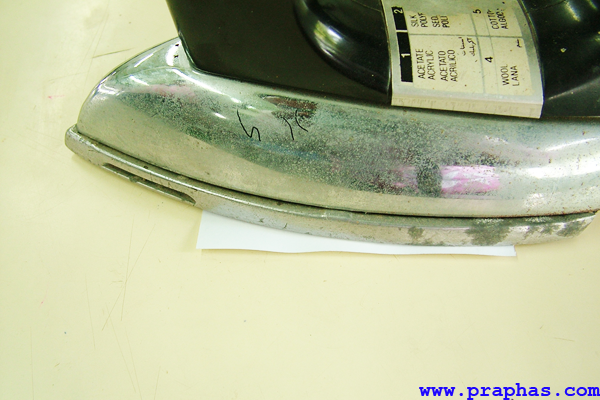

กดเตารีด(กดเฉยๆและหนักๆหน่อย) ใช้เวลาประมาณ 30 วินาที


ขั้นตอนที่ 9

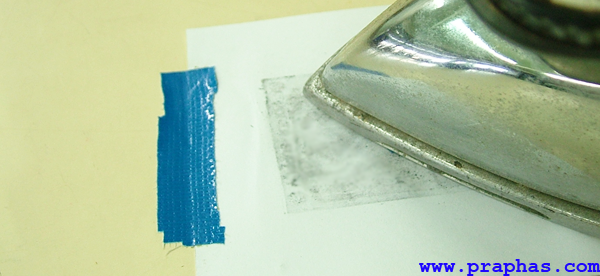

-รีดไปทั่วๆแผ่นโดยใช้แรงกดพอสมควร (ประมาณ 1.30 นาที)
-ตะแคงเตารีดเอาขอบด้านหัวเตารีด รีดกดไปทั่วๆแผ่น ย้ำๆ ซ้ำๆ (ประมาณ 1.30 นาที)


ขั้นตอนที่ 10

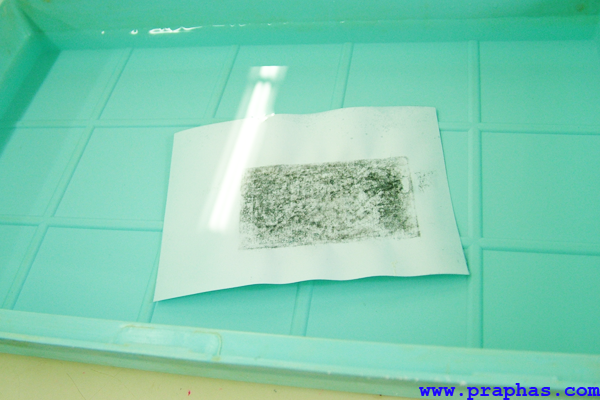

นำลงแช่น้ำโดยใช้เวลาแช่ 10 นาที




ขั้นตอนที่ 11

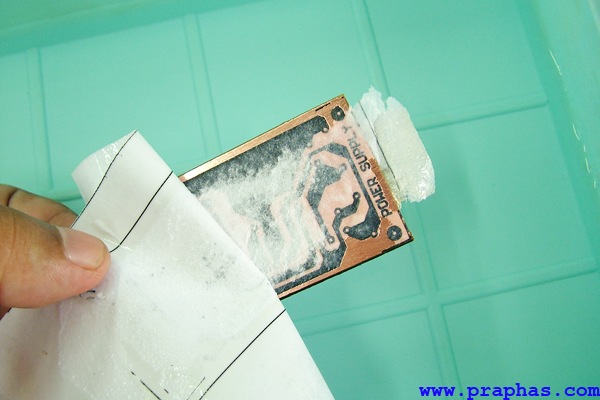

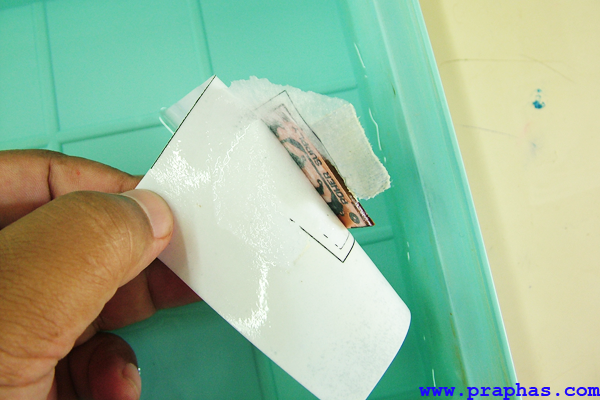

ลอกกระดาษออก




ขั้นตอนที่ 12

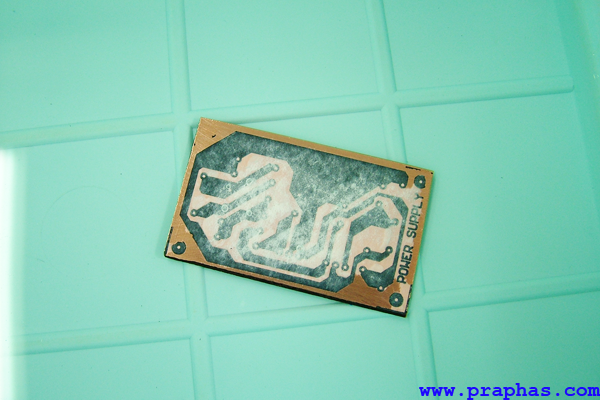

แช่ต่ออีก 5 นาที


ขั้นตอนที่ 13

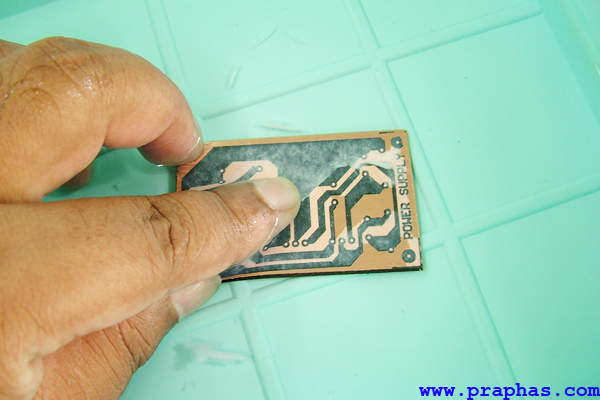

ใช้นิ้วถูคราบกระดาษซึ่งบางท่านอาจใช้แปรงสีฟันช่วยก็ได้

ขั้นตอนที่ 14

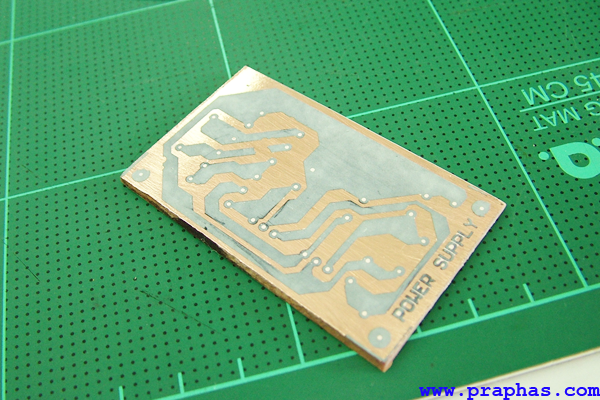

จะได้ดังรูป


ขั้นตอนที่ 15

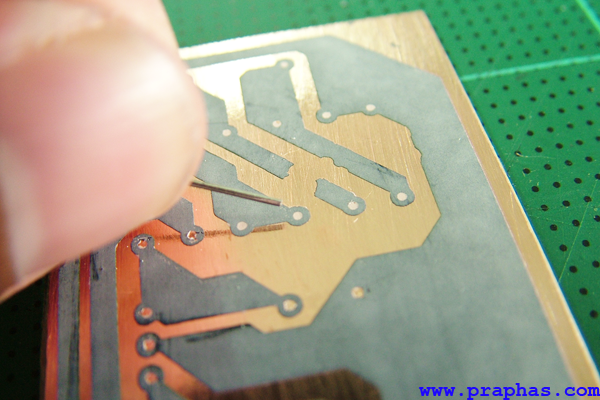

ใช้เข็มหรือขาไอซีเขี่ยรูโดนัทเนื่องจากขั้นตอนที่ผ่านมามันไม่ค่อยออก


ขั้นตอนที่ 16

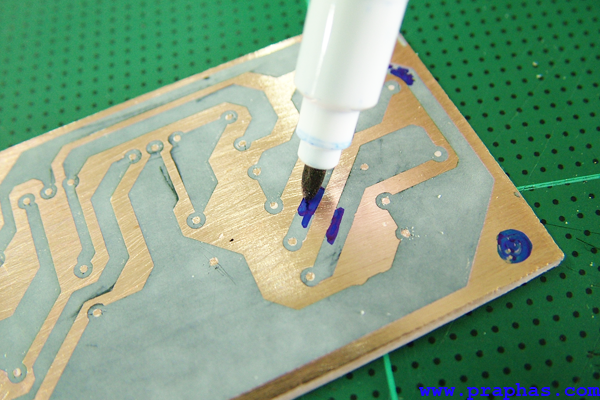

ใช้ปากกากันน้ำ(เขียนซีดี)แต่เส้นที่ขาด


ขั้นตอนที่ 17

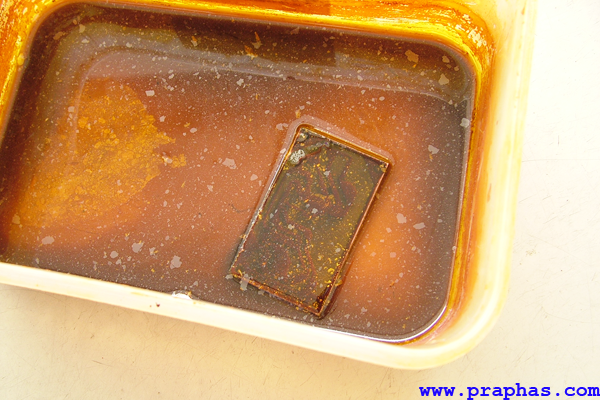

นำไปกัดด้วยกรดกัดปริ้น


ขั้นตอนที่ 18

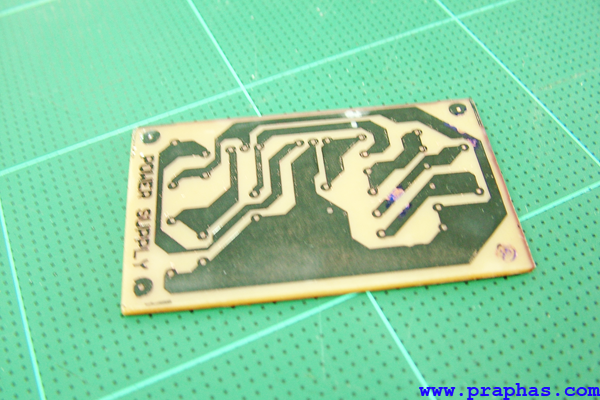

กัดเสร็จแล้ว...


ขั้นตอนที่ 19

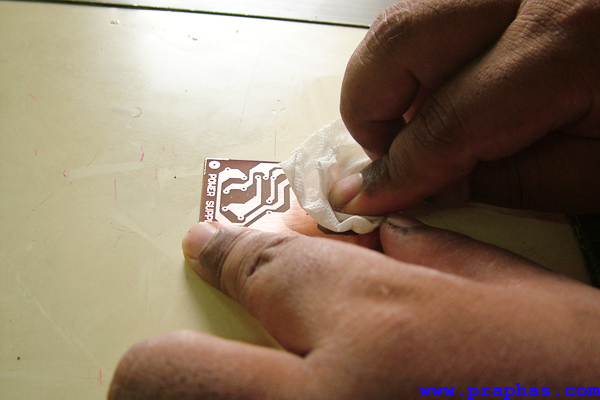

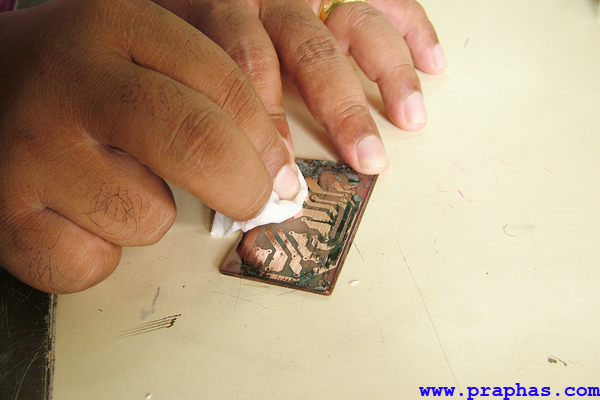

ใช้กระดาษชำระ(ทิชชู) 1 แผ่นพับให้เหลือสัก 1 ตารางนิ้วชุบทินเนอร์เช็ดหมึก


ขั้นตอนที่ 20

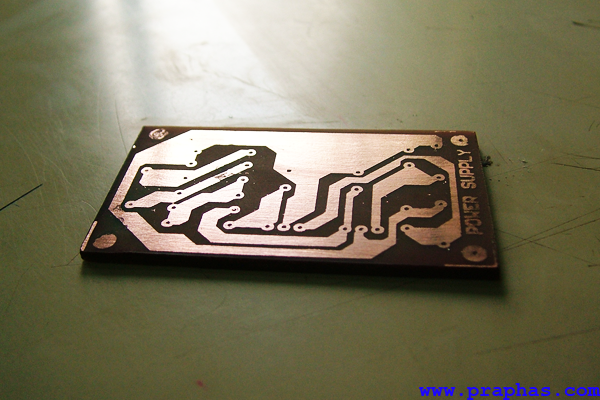

เช็ดให้สะอาด

ำเร็จซะที....ใช้เวลาไปทั้งหมดประมาณครึ่งชั่วโมง

โปรดติดตามบทความของครูประภาสได้ใหม่ในตอนถัดไป
ขอบคุณครับ
