การสร้างตัวอุปกรณ์ในการออกแบบลายวงจรพิมพ์ (ลายปริ้นต์) ของโปรแกรม Proteus สามารถทำได้ง่ายดังที่ได้กล่าวมาแล้วในตอนที่ 1 สำหรับในตอนที่ 2 นี้เป็นการแนะนำการกำหนดค่าโมเดล 3D ให้กับอุปกรณ์ที่เราสร้างขึ้น ซึ่งสามารถสร้างรูป 3D ด้วยคำสั่งของโปรแกรมเพียงไม่กี่คำสั่งเราก็จะได้โมเดล 3D ตามที่ต้องการได้ (ใช้ได้เฉพาะโมเดลพื้นฐาน)

การกำหนดโมเดล 3D ในตัวโปรแกรม Proteus มีขั้นตอนดังนี้

1.สร้างตัวถังอุปกรณ์โดยใช้จุดต่อขา (Pad) และลายเส้นขอบตัวถัง

ตัวอย่างเช่น สร้างฟุตปริ้นตัวเก็บประจุที่มีขนาดดังรูป

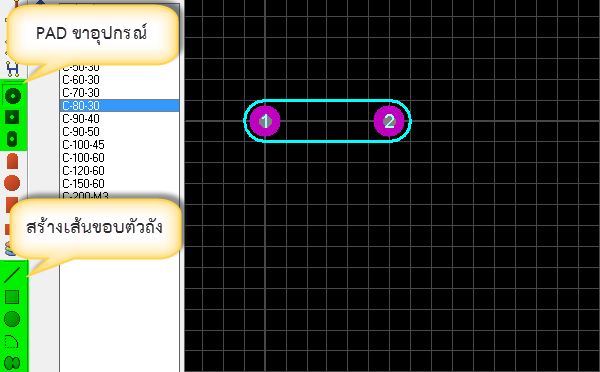

การดำเนินการสร้างเป็นดังรูป

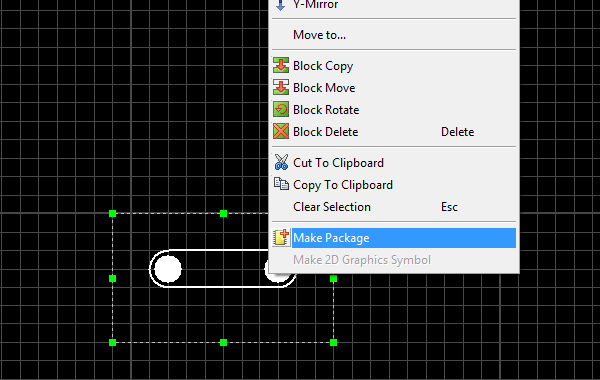

2. ลากครอบแล้วคลิกขวาเลือก Make Package

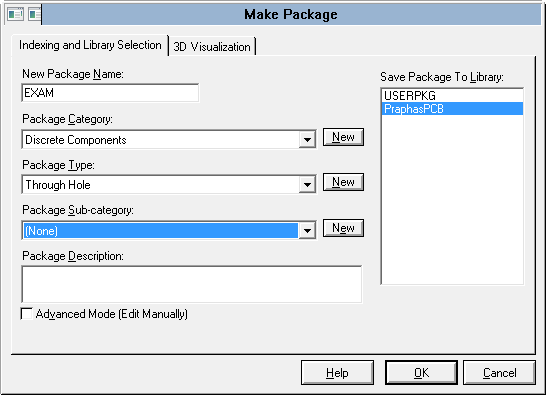

3. ตั้งชื่อตัวอุปกรณ์ ,ตำแหน่งที่เก็บ,ชนิดขา และไฟล์ที่เก็บไลบารี่

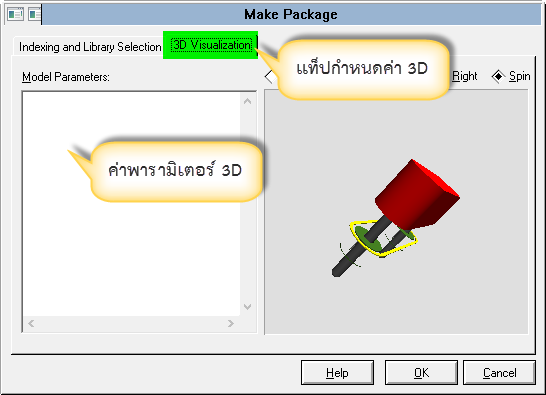

4. คลิกแท็ป 3D Visualization เพื่อกำหนดค่าพารามิเตอร์เพื่อแสดงผล 3D

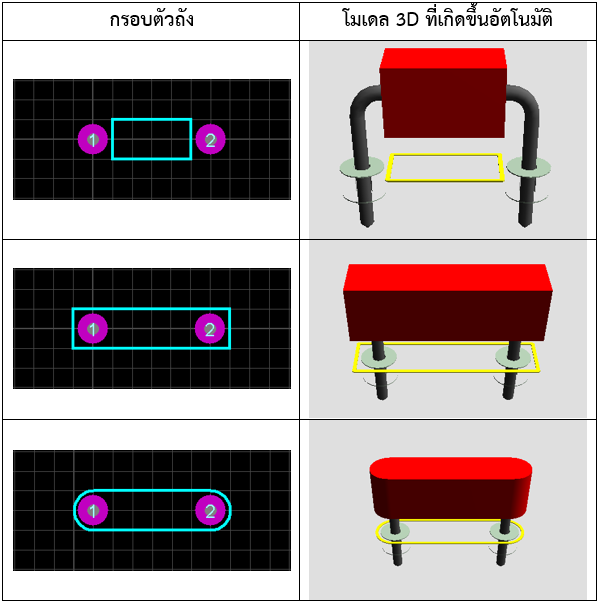

ในกรณีที่ไม่มีการค่าพารามิเตอร์ใด ๆ ในช่อง Model Parameters: โปรแกรมจะสร้างโมเดลให้เองอัตโนมัติ โดยสร้างขึ้นจากเส้นขอบของตัวถังอุปกรณ์ ดังรูป

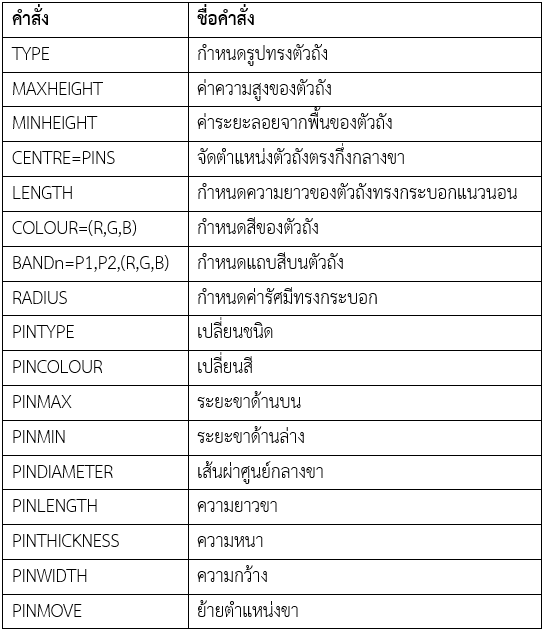

คำสั่งที่ใช้สร้างโมเดล 3D มีดังนี้

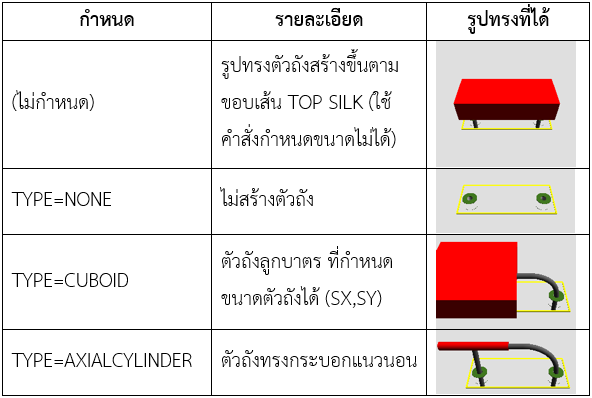

รูปทรงตัวถัง (TYPE)

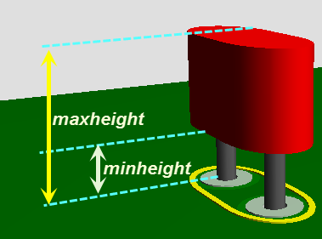

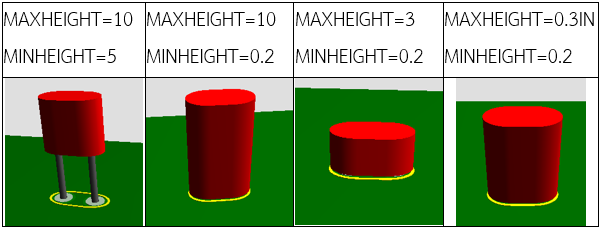

ค่าความสูงของตัวถัง (MAXHEIGHT)
ค่าระยะลอยจากพื้นของตัวถัง (MINHEIGHT)

*IN ระยะที่มีหน่วยเป็นนิ้ว เช่น MAXHEIGHT=0.3IN คือระยะ 0.3 นิ้ว (นิ้ว 10 ส่วน)
* TYPE=AXIALCYLINDER จะใช้การกำหนดค่าความสูงของตัวถัง (MAXHEIGHT) ได้เพียงอย่างเดียว

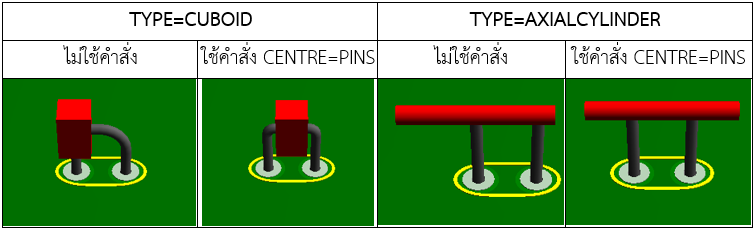

จัดตำแหน่งตัวถังตรงกึ่งกลางขา (CENTRE=PINS)

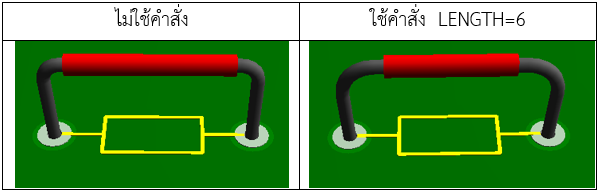

กำหนดความยาวของทรงกระบอกแนวนอน (LENGTH)

ใช้ได้เมื่อกำหนด TYPE=AXIALCYLINDER

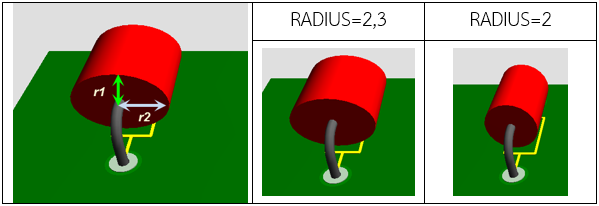

กำหนดค่ารัศมีทรงกระบอกแนวนอนหัวตัด (RADIUS=R1,R2)

ใช้ได้เมื่อกำหนด TYPE=AXIALCYLINDER

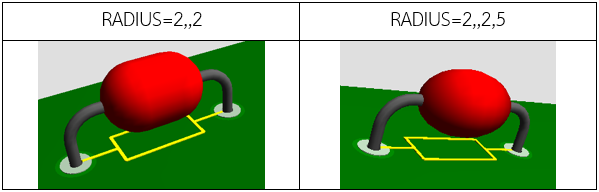

กำหนดค่ารัศมีทรงกระบอกแนวนอนหัวมน (RADIUS=R1,R2,R3,R4)

ใช้ได้เมื่อกำหนด TYPE=AXIALCYLINDER

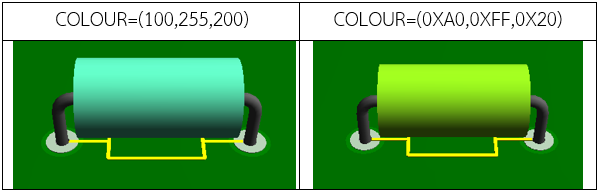

กำหนดสีของตัวถัง COLOUR=(R,G,B)

ซึ่งสามารถใส่ค่าสีได้ตั้งแต่ 0-255 หรือ 0X00-0XFF  R=red (สีแดง), G=green (สีเขียว), B=blue(สีน้ำเงิน)

กำหนดแถบสีบนตัวถัง BANDn=P1,P2,(R,G,B)

P1=จุดเริ่มต้นของแถบสี (ตัวเลขเป็นสัดส่วนเปอร์เซ็นของตัวถัง)
P2=จุดสิ้นสุดของแถบสี (ตัวเลขเป็นสัดส่วนเปอร์เซ็นของตัวถัง)
n=ลำดับของแถบสี

เช่น เริ่มทำตั้งแต่ 75%-85% ของลำตัวของแถบสีที่ 1 ใช้คำสั่ง BAND1=75,85,(255,200,200)

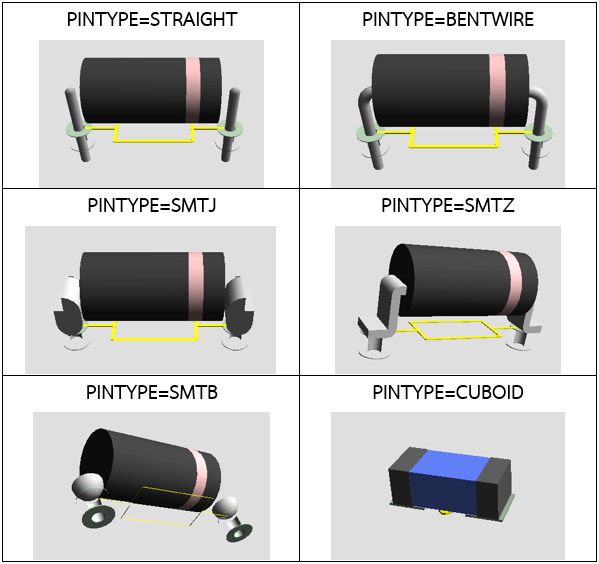

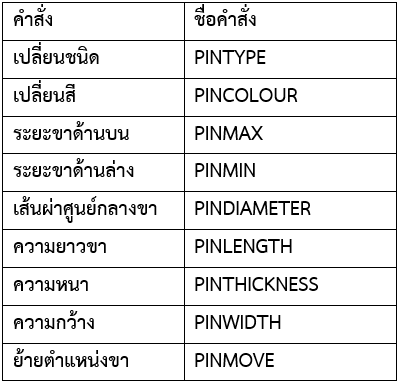

คำสั่งเกี่ยวกับขาอุปกรณ์

กำหนดสีขาอุปกรณ์ PINCOLOUR=(R,G,B)

เช่น PINCOLOUR=(220,220,220)

กำหนดเส้นผ่าศูนย์กลางขา PINDIAMETER=1

เช่น PINDIAMETER=1

กำหนดตำแหน่งความสูงของขา ระยะขาด้านบนใช้ PINMAX และระยะขาด้านล่างใช้ PINMIN

เช่น
PINMAX=5
PINMIN=2

กำหนดความหนาความกว้างใช้ PINTHICKNESS และ PINWIDTH (ใช้ได้เฉพาะขาเหลี่ยม)

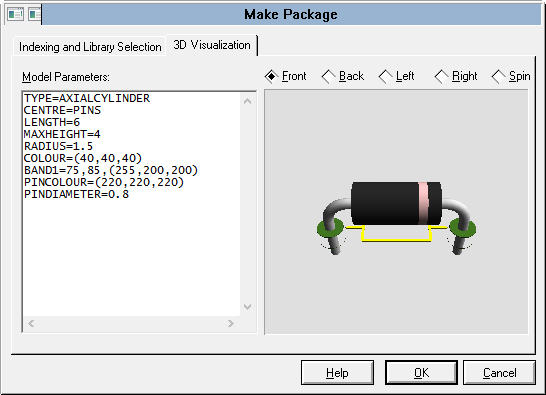

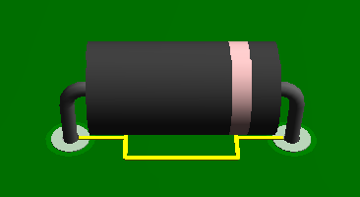

ตัวอย่างการกำหนดค่าพารามิเตอร์

โปรดติดตามบทความอื่น ๆ ในตอนต่อ ๆ ไป

ขอบคุณสำหรับการติดตาม

ครูประภาส  สุวรรณเพชร
