1
ไมโครคอนโทรลเลอร์ (Arduino) / Re: ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 202X
« เมื่อ: มิถุนายน 23, 2023, 12:43:02 PM »
รายการอุปกรณ์
web www.es.co.th
ลำดับที่รายการ   จำนวนตัว
10.1uF1
21N58171
3LED 3 mm1
47-Segment LTC-47271
5MINI-USB Connector1
6Female Header 1x141
7STEPPING-MOTOR-CON1
8I.C. SOCKET DIP 16 PINS1
9I.C. SOCKET DIP 18 PINS1
10Terminal Box2
11Switch Tact8
web www.allnewstep.com
ลำดับที่รายการ   จำนวนตัว
1Breadbroad 170hole1
2DHT111
3Female Header 1x101
4Female Header 1x152
5Female Header 1x216
6Female Header 1x35
7Female Header 1x46
8Female Header 1x4-90degree2
9Female Header 1x5-90degree2
10Female Header 1x51
11Female Header 1x82
12IC: DS18B201
13IC: L293D1
14IC: ULN28031
15IC: LM351
16LDR1
17LED-BAR 10  digit1
18NTC Thermistor 10k1
19Pin Header Connector 1x40 Black1
20Pin Header Connector 1x40 Red1
21Pin Header Connector 1x40 90degree1
22POTRV09 10k1
23POT-LCD 10k1
24Resistor 10k2
25Resistor 1k5
26Resistor 22023
27Resistor 4k72
28Resistor 6801
29TR: BC5474
30น็อตสกรู M34
31เสาน็อตไนลอน4
โมดูลเพิ่มเติมตามใบงาน
1Arduino Nano1
27 segment 4 digit HT16K33(i2c) 1
37 segment 4 digit TM16371
47 segment 4 digit 74HC5951
57 segment 8 digit MAX72191
6LCD 16char 2 Line1
7LCD 16char 2 Line i2c1
8OLED i2c1
9DC motor1
10Stepper Motor 5V1
11Wire jumper แบบแยกเส้น1
12Wire jumper แบบแพ1
ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้ (สามารถใช้ค่าใกล้เคียงได้)
1Resistor 820 1/4w1
2Resistor 2k7 1/4w1
รายการอุปกรณ์ร้าน allnewstep บางรายการมีจำนวนมากกว่า 1 ชิ้นต่อการซื้อ 1 ครั้งให้สังเกตุก่อนการกดซื้อ

2
ไมโครคอนโทรลเลอร์ (Arduino) / ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 2025
« เมื่อ: มิถุนายน 23, 2023, 12:41:30 PM »
ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 2025

ลายปริ้นที่ใช้ศึกษาในวิชาไมโครคอนโทรลเลอร์ (Arduino) เวอร์ชั่น 2025 นี้ได้ปรับปรุงจากเวอร์ชั่น 2022 โดยเพิ่มจุดเชื่อมต่อโมดูลภายนอกอีกหลายตัวเช่น
  1. โมดูลแสดงผล 7 Segment 4 Digit ที่ใช้ไอซี TM1637
  2. โมดูลแสดงผล 7 Segment 4 Digit แบบ i2c ที่ใช้ไอซี HT16K33
  3. โมดูลแสดงผล 7 Segment 8 Digit ที่ใช้ไอซี 74HC595
  4. โมดูลแสดงผล 7 Segment 8 Digit ที่ใช้ไอซี MAX7219
  ภาคจ่ายไฟมีคอนเน็คเตอร์ USB สำหรับใช้แหล่งจ่ายไฟข้างนอกในกรณีที่โหลดใช้กระแสสูงเพื่อป้องกันไดโอดในบอร์ด Auduino เสียหาย (กรณีที่ไม่ได้ใช้กระแสสูงยังสามารถใช้ไฟที่ผ่านทางสาย USB ที่เสียบเข้าบอร์ด Arduino ได้เช่นกัน) แผ่นลายวงจรมีขนาดเท่าเดิมคือขนาด  6x4 นิ้ว รูปแบบของแผงวงจรเป็นดังรูป


ไฟล์ต้นแบบลายปริ้น (Gerber) สำหรับส่งโรงงานผลิต //ขนาดสั่งทำ 102mm x 153mm
https://drive.google.com/file/d/1bNEm8QEhyxgeZ3nOTVcpj4rFcFKvWisM

ไฟล์แบบตัดพลาสติกด้วยเลเซอร์สำหรับฐานรองกันชอร์ตพื้น (CorelDraw)
https://drive.google.com/file/d/1ZPX9yCYlgKB0mjpS4YQPlyRMbM_iK6V2

3
IOT : Internet of Thing (ESP32) / Re: ลายปริ้นวงจรบอร์ดทดลอง IOT รุ่น ESP32 [V.2019.2]
« เมื่อ: พฤศจิกายน 09, 2022, 09:00:19 AM »
...

4
IOT : Internet of Thing (ESP32) / Re: ลายปริ้นวงจรบอร์ดทดลอง IOT รุ่น ESP32 [V.2019.1]
« เมื่อ: พฤศจิกายน 09, 2022, 08:59:52 AM »
...

5
ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / Re: การเรียนรู้ครั้งที่ 31 EasyEDA [สร้างอุปกรณ์ใหม่-1 (Potentiometer)]
« เมื่อ: สิงหาคม 13, 2022, 11:54:26 AM »
ออกแบบอุปกรณ์เพิ่มความชำนาญ
ออกแบบอุปกรณ์ที่เรียกกันว่า "ตาไก่" ไว้สำหรับเชื่อมต่อสายเข้าวงจร ให้ตั้งชื่ออุปกรณ์ใน easyeda ว่า Eyelets

ขนาดของตาไก่


การออกแบบตัวสัญลักษณ์


รูปร่างของตัวถัง (Footprint)


โมเดล 3 มิติสามารถดาวนโหลดจากเวปไซต์หลักได้ที่
https://www.3dcontentcentral.com/download-model.aspx?catalogid=171&id=66419

หรือจะดาวน์โหลดจากเวปครูได้ที่
https://www.praphas.coml/download/3dModelEasyEDA/User%20Library-Eyelets.wrl

6
ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / การเรียนรู้ครั้งที่ 31 EasyEDA [สร้างอุปกรณ์ใหม่-1 (Potentiometer)]
« เมื่อ: สิงหาคม 09, 2022, 03:31:51 PM »
    การออกแบบวงจรพิมพ์ไม่ว่าจะออกแบบด้วยโปรแกรมใดก็ตามต่อให้โปรแกรมนั้นมีอุปกรณ์ให้เลือกใช้มากมายสิ่งที่ต้องเจอคืออุปกรณ์ที่ต้องการใช้หาอย่างใดก็ไม่เจอซึ่งอาจเป็นได้จาก 2 สาเหตุคือ อุปกรณ์มีมากและมากจนหาไม่เจอ หรือไม่มีอุปกรณ์ที่ต้องการใช้งาน วิธีการแก้ปัญหาดังกล่าวคือการสร้างอุปกรณ์ตัวนั้นขึ้นใช้เอง บทความนี้เป็นการเรียนรู้การสร้างอุปกรณ์ขึ้นใช้งานเองที่ใช้โปรแกรม EasyEDA ในการออกแบบวงจรพิมพ์
ขั้นตอนการสร้างอุปกรณ์ใหม่ ประกอบขึ้นด้วย 3 ส่วนคือ
    - การสร้างสัญลักษณ์ (Symbol) เพื่อใช้ในการวาดผังวงจร (Schematic)
    - การสร้างตัวถัง (Footprint) ตามขนาดจริงของอุปกรณ์เพื่อใช้ในการออกแบบ PCB
    - การใส่ค่าโมเดล 3 มิติ (ขั้นตอนนี้จะมีผลตอนแสดงผล 3 มิติเท่านั้น ไม่ดำเนินการก็ได้)
ขั้นตอนมีดังนี้

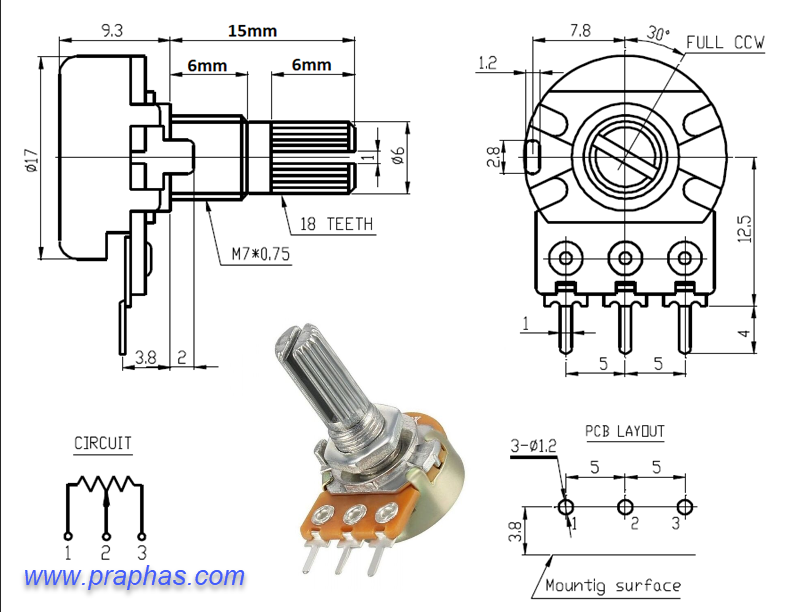

1. ก่อนการสร้างอุปกรณ์ใหม่ผู้ออกแบบจะต้องมีขนาดของตัวอุปกรณ์ที่จะสร้างหาได้ 2 วิธีการคือ
    - หาดูจากดาต้าชีต
    - วัดขนาดจากตัวอุปกรณ์จริง


ขั้นตอนการสร้างสัญลักษณ์ (Symbol)

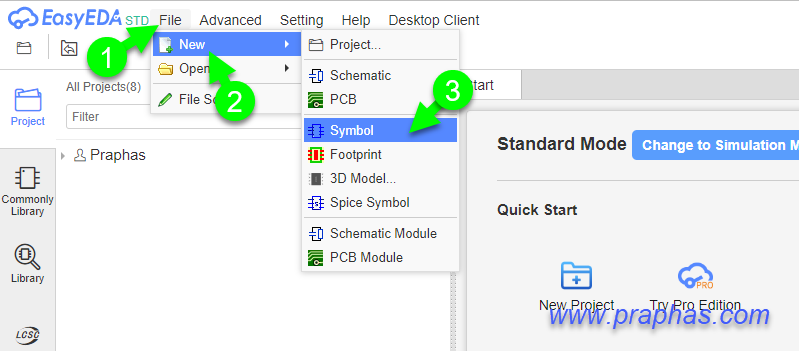

2. เริ่มจากการสร้างสัญลักษณ์ (Symbol) ดังรูป

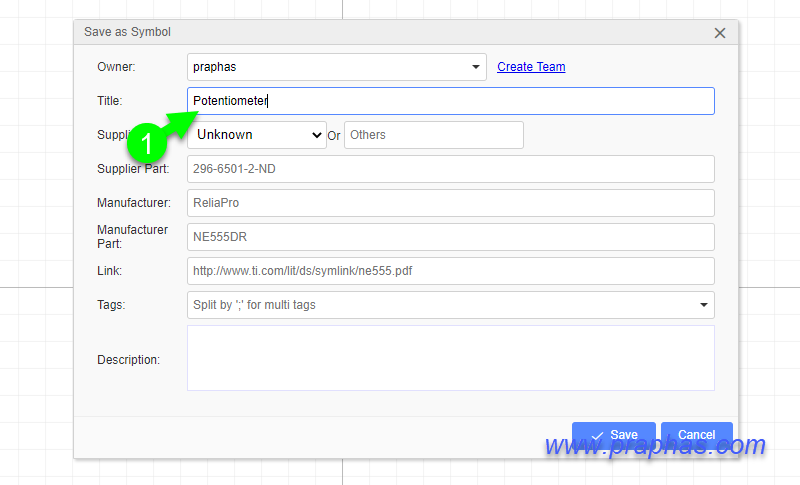

3. ตั้งชื่ออุปกรณ์ที่ต้องการสร้าง

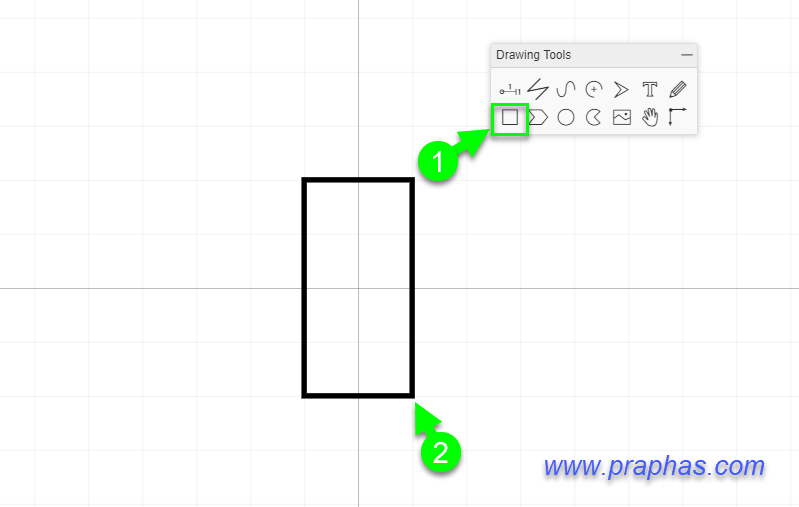

4. วาดตัวถัง โดยใช้ขนาดที่เหมาะสมไม่เล็กหรือใหญ่เกินไป ให้ลองวางอุปกรณ์ตัวอื่น ๆ แล้วลองเทียบสเกลดูว่าควรจะสร้างขนาดเท่าใด

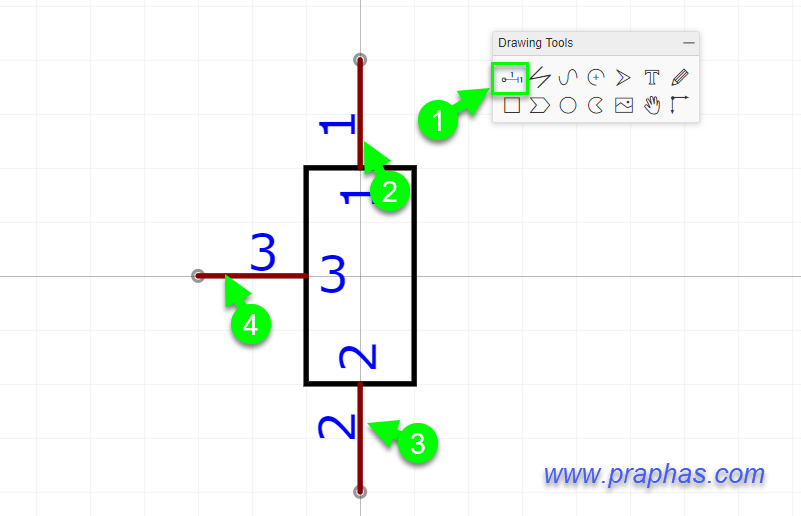

5. วางขาอุปกรณ์ โดยให้จุดเชื่อมต่อวงจร (วงกลมสีเทาปลายขา) อยู่ด้านนอกตัวอุปกรณ์และอยู่ตรงจุดตัดของกริดเพื่อให้ง่ายต่องการลายสายเชื่อมต่อ


6. กรณีที่อุปกรณ์นั้น ๆ ไม่แสดงชื่อขาหรือหมายเลขขาเช่น ตัวต้านทาน ทรานซิสเตอร์ ไตรแอค เอสซีอาร์ เป็นต้น อุปกรณ์เหล่านี้ไม่จำเป็นต้องเขียนชื่อขาหรือหมายเลขขาผู้ออกแบบวงจรก็สามารถใช้งานได้ วิธีการตั้งค่าไม่ได้แสดงค่าดังกล่าวทำได้ดังรูป

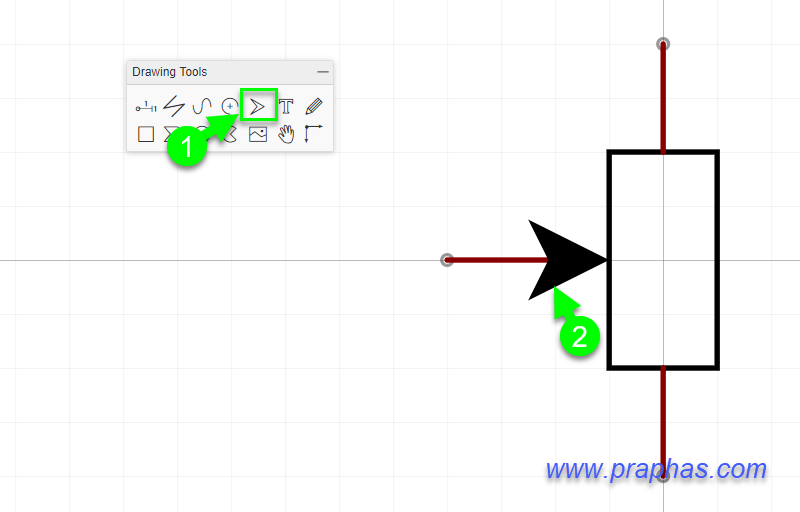

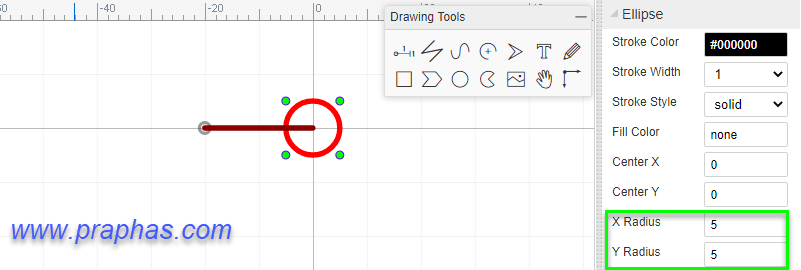

7. กรณีที่ต้องการใส่หัวลุกศรสามารถทำได้ดังรูป

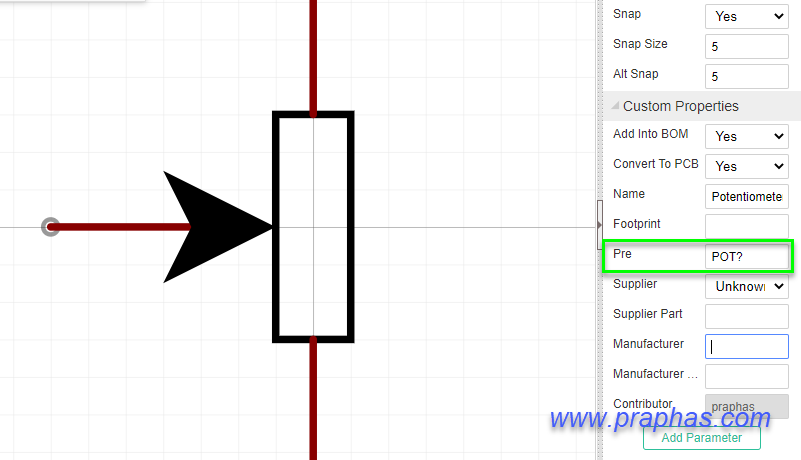

8. ตั้งชื่อ Pre เป็นชื่อลำดับอุปกรณ์ เวลาออกแบบวงจรโปรแกรมจะแสดงเช่นตัวต้านทานก็แสดงเป็น R1, R2, R3


9. ทำการบันทึก ทดสอบว่าอุปกรณ์ที่สร้างเข้าในโปรแกรมหรือยังโดยคลิกดังรูป


ขั้นตอนการสร้างตัวถัง (Footprint)
10. คลิกเริ่มสร้างดังรูป

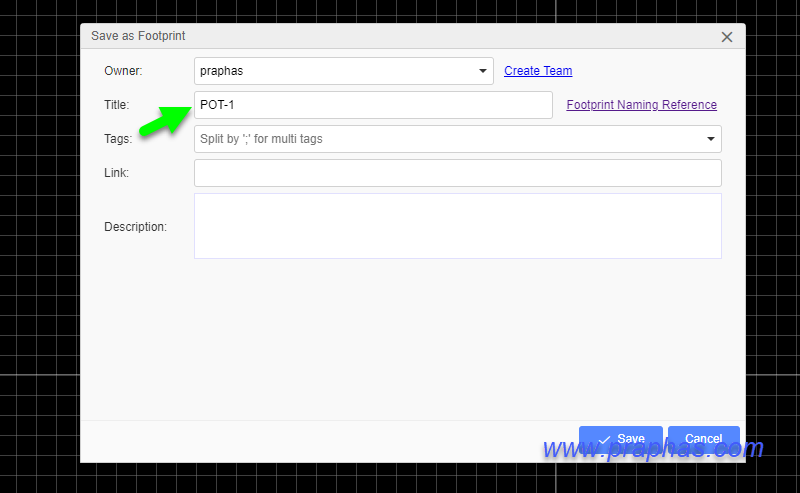

11. ตั้งชื่อตัวถัง (Footprint)

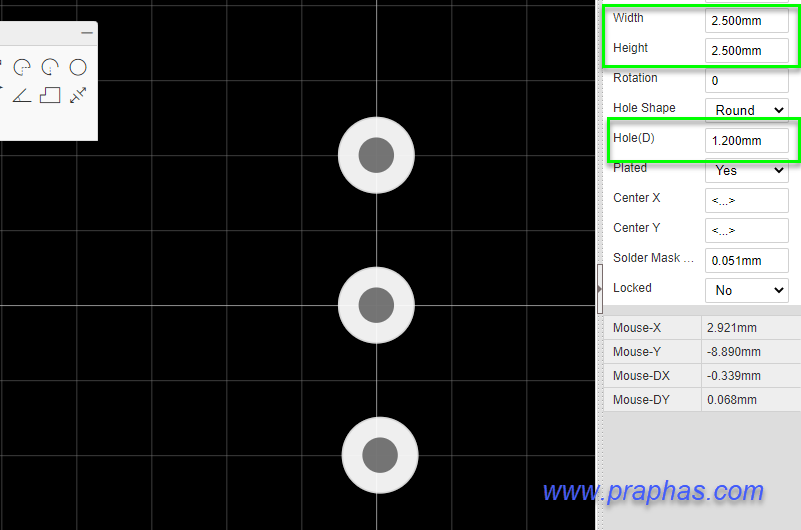

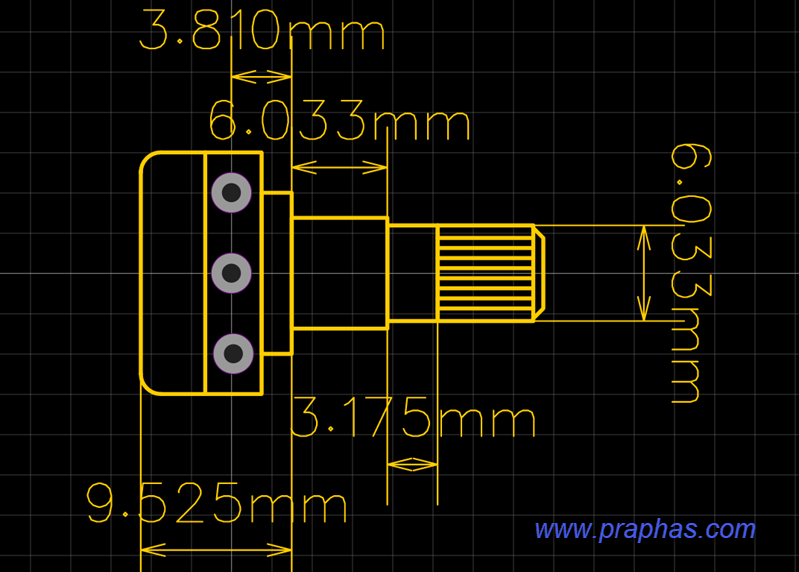

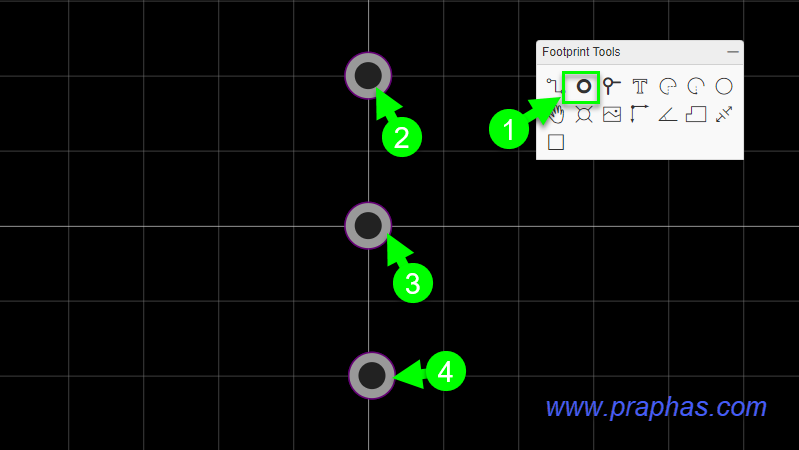

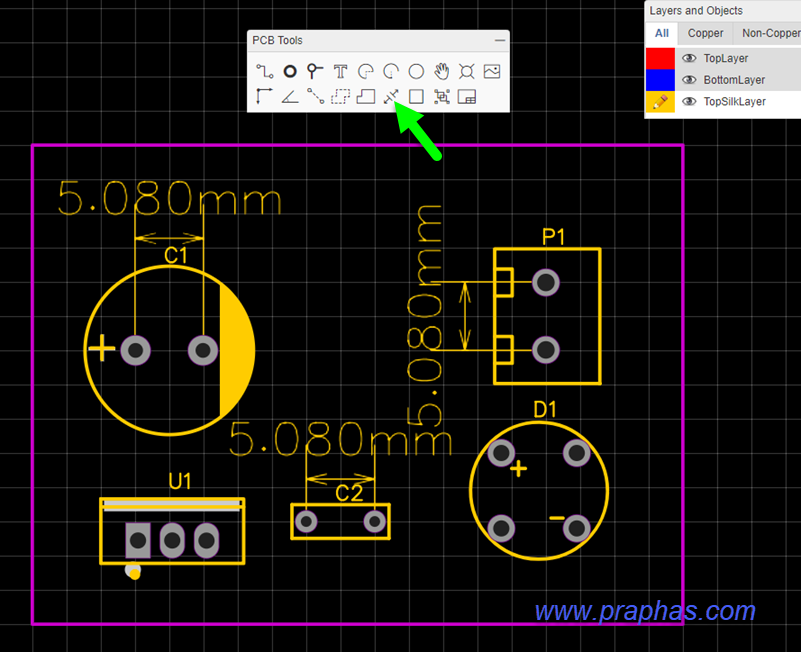

12. วาง PAD โดยให้ระยะห่างตรงตามขนาดของจริง และให้ PAD จุดกลางอยู่ตรงตำแหน่งกลางการออกแบบ (เส้นกริดสีขาว) ในที่นี้ระยะห่างระหว่าง PAD มีขนาดเท่ากับ 5mm ตามแบบ แต่ในความเป็นจริงขนาดจะห่างเท่ากับ 5.08mm หรือเท่ากับ 200mil ซึ่งมีระยะห่างเท่ากับ 2 ช่องกริด(ในกรณีที่ตั้งกริดไว้ที่ 100mil)


13. คลิกคลุมทั้งหมดเพื่อแก้ไขขนาดของ PAD ที่งที่เป็นรูและขนาดของทองแดงดังรูป

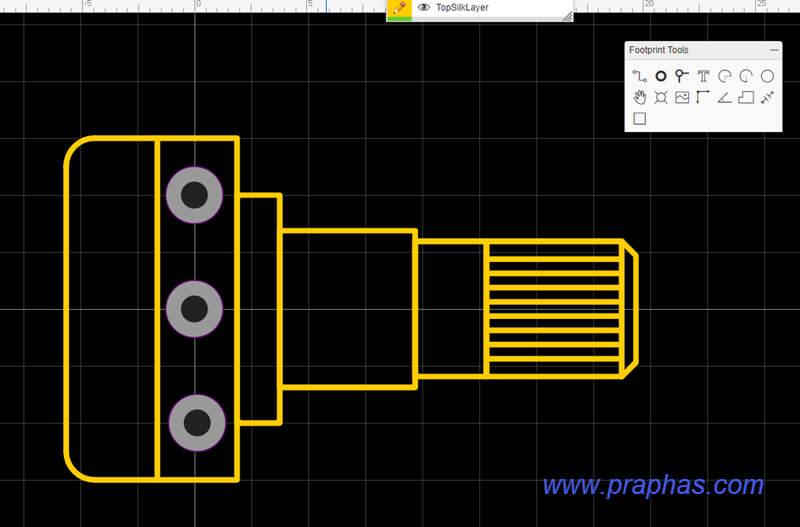

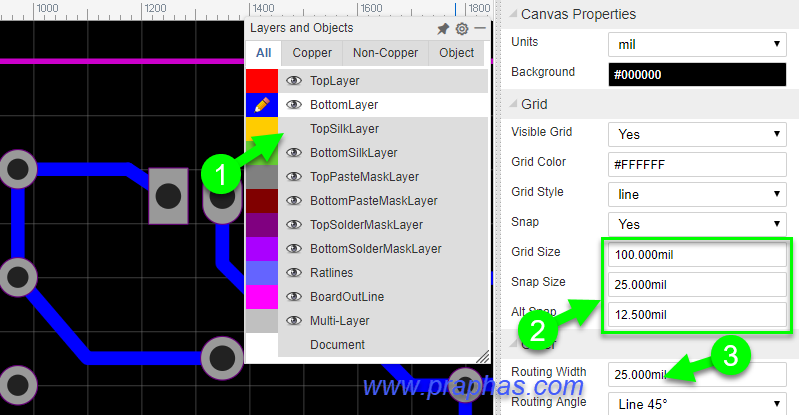

14. คลิกเลือกเลเยอร์ TopSilkLayer (สีเหลือง) ทำการวาดตัวถังให้ใกล้เคียงกับขนาดจริงมากที่สุด สามารถตวัดระยะการออกแบบได้โดยใช้เครื่องมือวัดระยะ ดังรูป


15. เมื่อออกแบบครบและได้ขนาดตามต้องการให้ทำการลบเส้นวัดระยะ แล้วทำการบันทึก

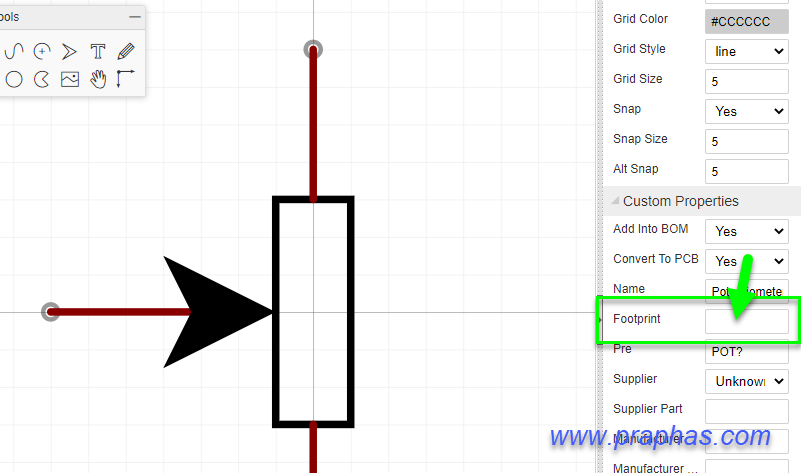

16. กลับไปหน้าต่างการออกแบบสัญลักษณ์ คลิกที่ช่อง Footprint


17. คลิกค้นหา Footprint ดังรูป

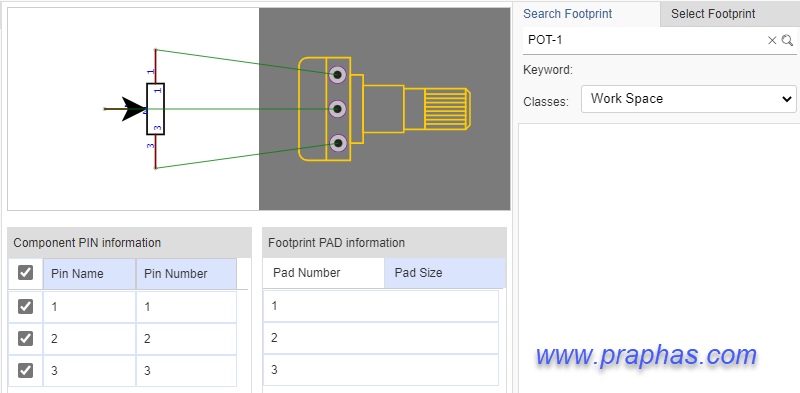

18. เลือก Footprint ที่สร้างขึ้น โปรแกรมจะทำการเชื่อมต่อขาให้อัตโนมัติ หากการเชื่อมต่อไม่ถูกต้องผู้ใช้สามารถแก้ไขการเชื่อมต่อได้


หากตรวจสอบพบการเชื่อมต่อขาไม่ถูกต้อง อาจเกิดจากการเรียงขาไม่ถูกในขั้นตอนใดให้ไปแก้ไขในขั้นตอนนั้น เช่นในตัวอย่างการเรียงขาในขั้นตอนการสร้างสัญลักษณ์ (Symbol) ผิด ดำเนินการกลับไปแก้ไขการเรียงขาในสัญลักษณ์ใหม่ แล้วดำเนินการซ้ำในขั้นตอนกำหนด Footprint ใหม่ดังรูป


การใส่โมเดล 3 มิติ

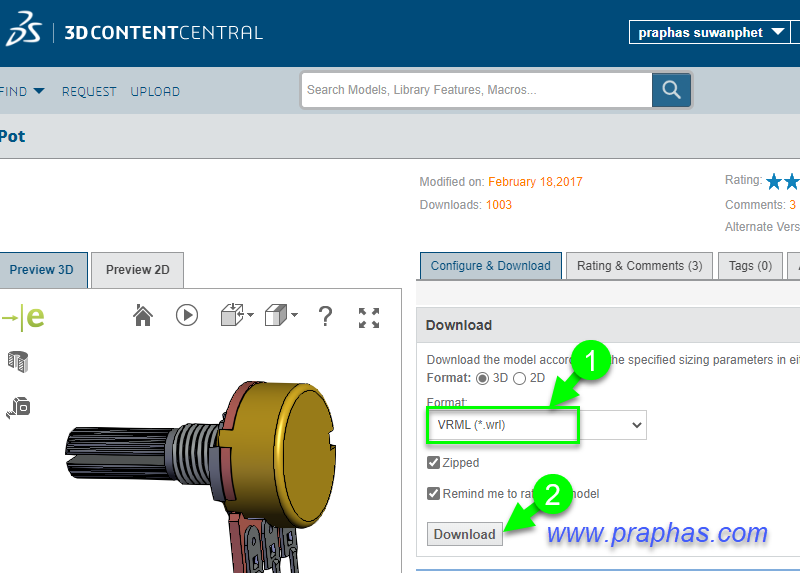

19. โมเดล 3 มิติสามารถค้นหาและดาวน์โหลดมาใช้งานได้จากหลายเวปไซต์ที่แจกฟรี ในที่นี้ขอแนะนำ https://www.3dcontentcentral.com สำหรับตัวอุปกรณ์ในงานครั้งนี้เป็น Potentiometer สามารถเข้าไปดาวน์โหลดจากลิงค์ โดยเลือกชนิดไฟล์เป็นนามสกุล *.wrl
https://www.3dcontentcentral.com/Download-Model.aspx?catalogid=171&id=774453
สำหรับผู้ที่ไม่ได้ลงทะเบียนเวปไซต์จะไม่สามารถดาวน์โหลดได้ ครูได้ดาวน์โหลดไว้ให้แล้วโดยสามารถดาวน์โหลดได้จากลิงค์ด้านล่างนี้
http://www.praphas.com/download/3dModelEasyEDA/User%20Library-Potentiometer-3.wrl


20. ทำการสร้างไฟล์เก็บโมเดล 3D ดำเนินการดังรูป


21. เลือกไฟล์โมเดล 3 มิติที่ดาวน์โหลดมาแล้วจากขั้นตอนข้างต้น

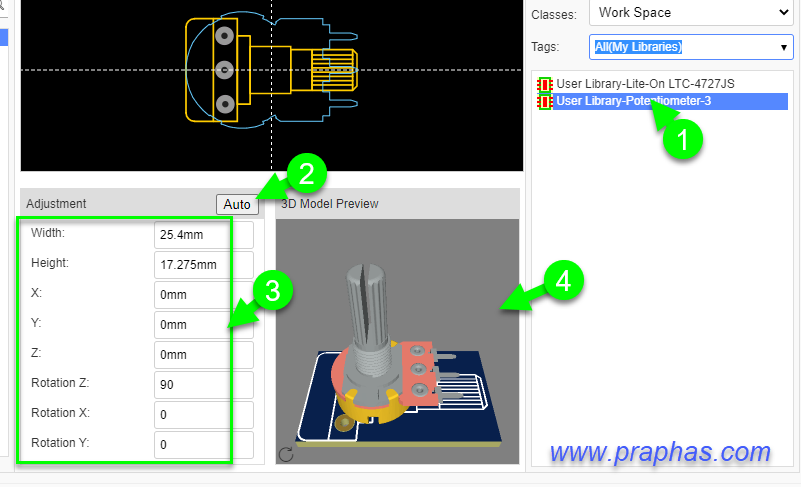

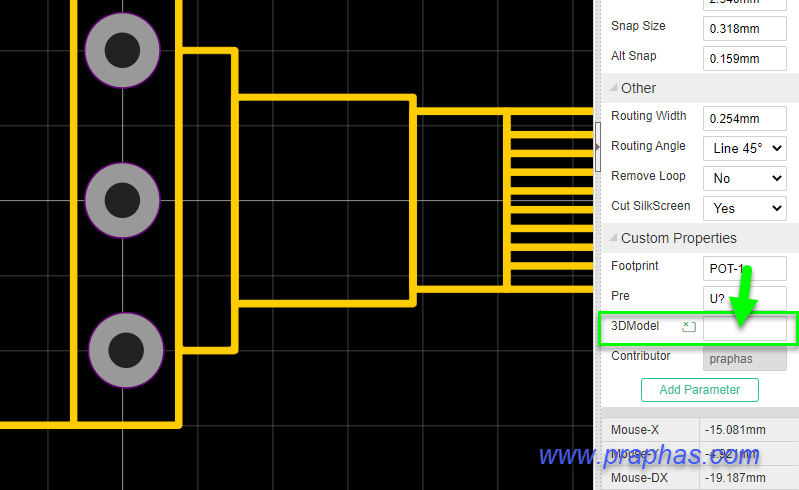

22. กลับไปที่ไฟล์ Footprint ที่สร้างขึ้นก่อนหน้านี้ คลิกที่ช่อง 3DModel


23. ทำการค้นหาโมเดล

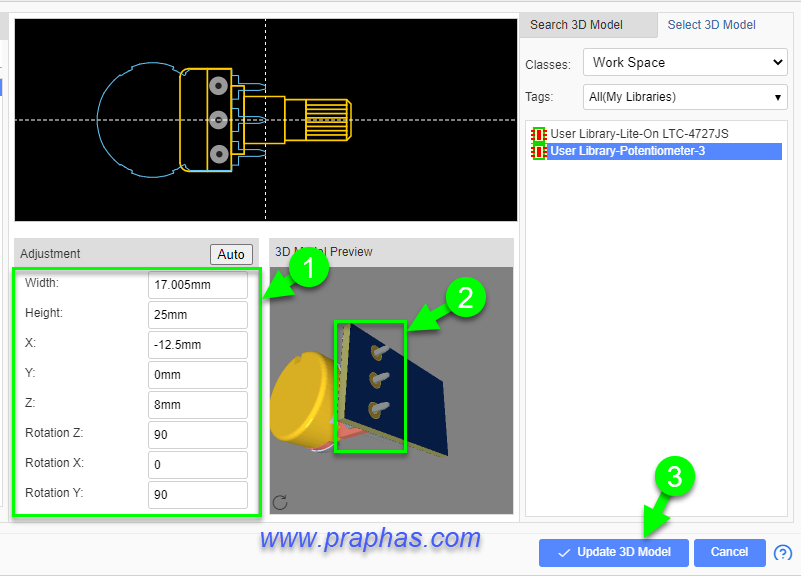

24. คลิกแล้วทำการปรับแก้ขนาด ตำแหน่ง


25. เมื่อปรับแก้ตำแหน่งถูกต้องแล้ว ให้ปรับมุมมองในช่องแสดงผล ให้ขาอุปกรณ์อยู่ตรงกลางของรูพอดี

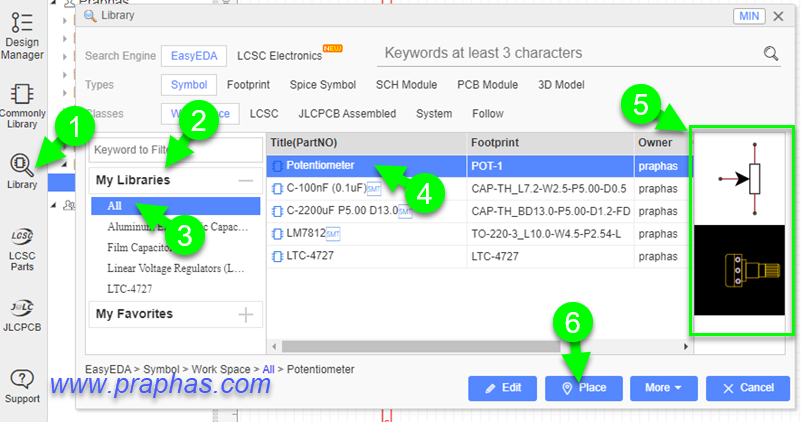

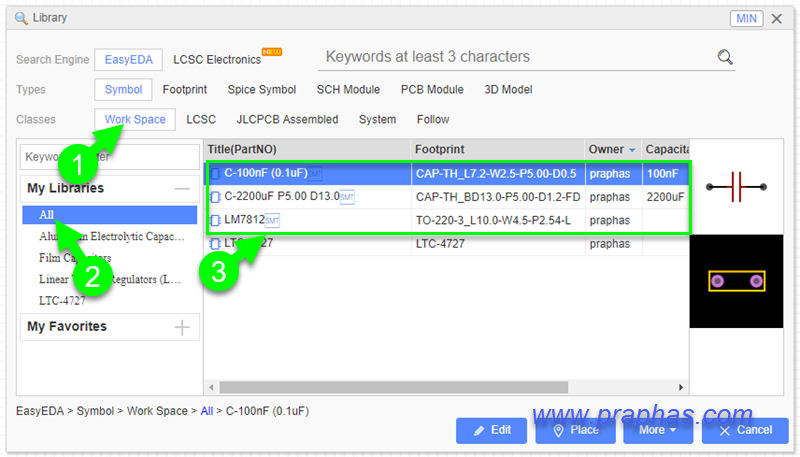

26. ทำการทดสอบโดยการสร้างโปรเจคออกแบบ PCB ใหม่โดยเลือกอุปกรณ์ที่สร้างขึ้น การเลือกทำได้ดังรูป

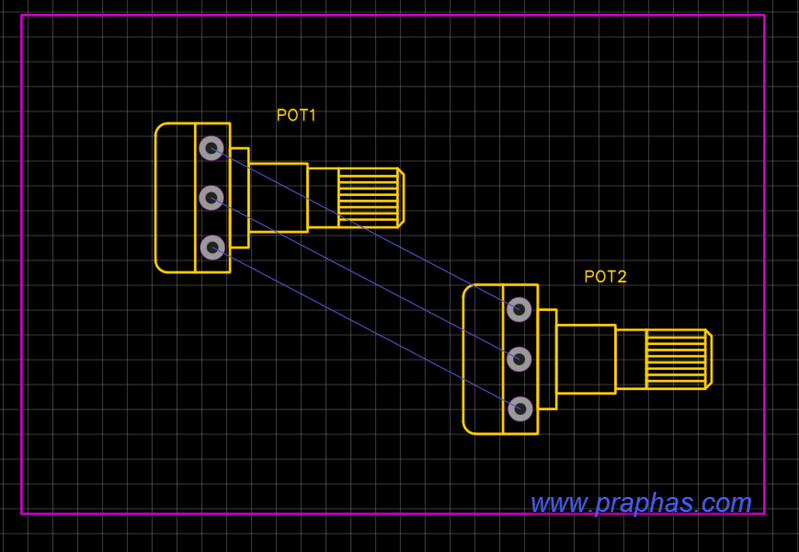

27. ทดลองวาง 2 ตัวแล้วเชื่อมต่อขา


28. ทำการอัพเดตเป็น PCB ให้สังเกตุสายเน็ตต้องมีการเชื่อมต่อระหว่างขาอุปกรณ์


29. ทดลองแสดงผล 3D จะต้องแสดงผลโมเดล 3 มิติได้ดังรูป

7
ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / การเรียนรู้ครั้งที่ 30 EasyEDA [ออกแบบ PCB-6 (Relay 1 Channel)]
« เมื่อ: กรกฎาคม 18, 2022, 11:14:49 AM »
    การออกแบบวงจรพิมพ์ในครั้งนี้เป็นการฝึกเพื่อเพิ่มความชำนาญในการใช้งาน EasyEDA ในการออกแบบ PCB อีกครั้ง หากจำขั้นตอนการใช้ให้กลับไปศึกษาการงานครั้งที่ 25, 26 ,27
ตอนที่ 1 เริ่มต้นใช้งาน https://www.praphas.com/forum/index.php?topic=420.0
ตอนที่ 2 Footprint https://www.praphas.com/forum/index.php?topic=421.0
ตอนที่ 3 การค้นหาอุปกรณ์ https://www.praphas.com/forum/index.php?topic=422.0

โจทย์การออกแบบ
   ออกแบบลายวงจรพิมพ์วงจรรีเลย์ 1 ช่องที่ใช้ทรานซิสเตอร์เป็นตัวขับ โดยขนาดของ PCB จะต้องมีขนาดดังนี้
 -ขนาดความยาวของ PCB ไม่เกิน 3 นิ้ว หรือ 3000 mil
 -ขนาดความกว้างของ PCB ไม่เกิน 1.5 นิ้ว หรือ 1500 mil

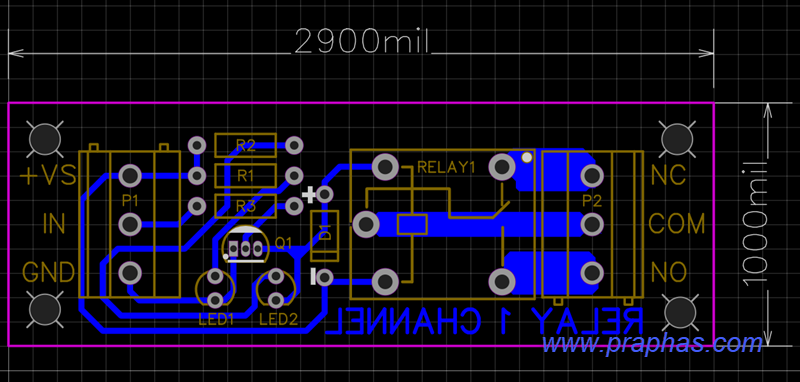

ตัวอย่างเมื่อออกแบบเสร็จผลที่ได้ดังรูป


ขั้นตอนการดำเนินการ

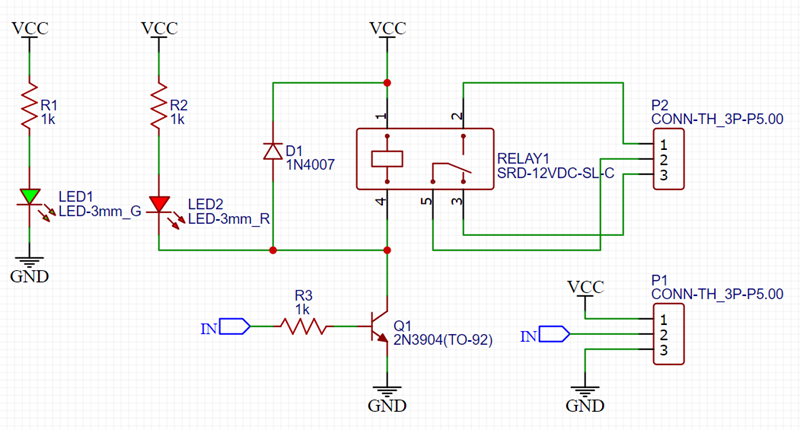

1. วงจรที่ใช้ในการออกแบบ


รายการอุปกรณ์ประกอบด้วย
    - ตัวต้านทานขนาด 1/4 w ใช้อุปกรณ์ใน Commonly Library ในรายการตัวต้านทาน AXIAL-0.4

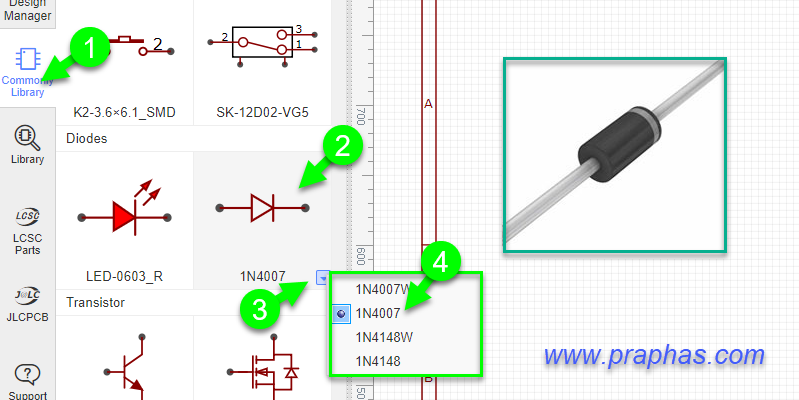

    - ไดโอด 1N4001 ใช้อุปกรณ์ใน Commonly Library ในรายการไดโอด 1N4007
    - LED ขนาดตัวถังทรงกลมเส้นผ่าศูนย์กลาง 3mm ใช้อุปกรณ์ใน Commonly Library ในรายการ LED-TH-3mm
    - ทรานซิสเตอร์เบอร์ 2N3904 ใช้อุปกรณ์ใน Commonly Library ในรายการทรานซิสเตอร์ 2N3904(TO-92)
    - เทอร์มินอลบล็อกแบบ 3 ขา ระยะระหว่างขา 5.00mm ใช้อุปกรณ์ใน Commonly Library ในรายการเทอร์มินอลบล็อก CONN-TH_3P-5.00
    - รีเลย์ขนาดแรงดันขดลวด 12VDC พิกัดกระแส 10A เบอร์ SRD-12VDC-SL-C ต้องใช้วิธีค้นหาในปุ่ม Library

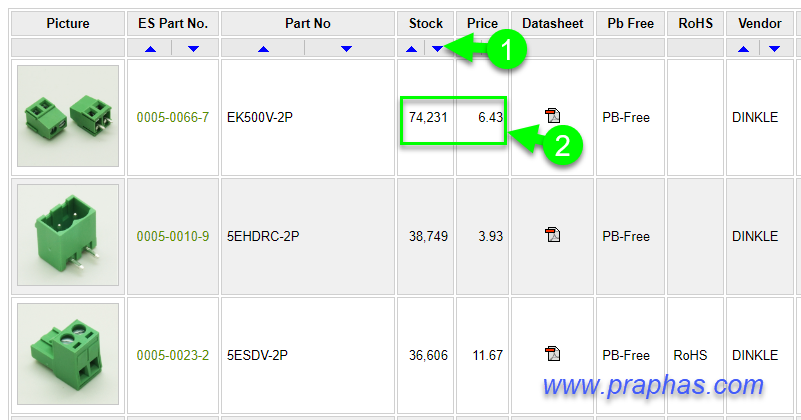

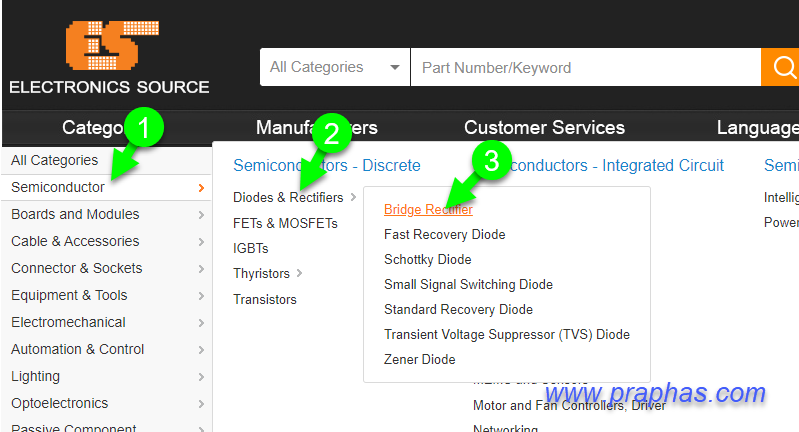

ก่อนดำเนินการออกแบบต้องเช็คอุปกรณ์ก่อนว่ามีขายหรือไม่ เช่นใในวงจรโจทย์อุปกรณ์ที่ไม่สามารถหาได้โดยทั่วไปให้ตรวจสอบจากเวปไซต์จำหน่ายอุปกรณ์ เช่นเวปไซต์ www.allnewstep.com รายการอุปกรณ์ดังนี้ (สามารถคลิกตรวจสอบได้)
- เทอร์มินอลบล็อก  Terminal Block 3 ขา KF301 3P position 5.0MM
- รีเลย์ 12VDC 10A 250VAC
- ทรานซิสเตอร์ เบอร์ 2N3903
* เมื่อเข้าตรวจสอบอุปกรณ์พบว่ารีเลย์ 12VDC 10A มีเบอร์สกรีนบนตัวอุปกรณ์เป็น เบอร์ SRD-12VDC-SL-C จะใช้เบอร์นี้ในการค้นหาอุปกรณ์ในโปรแกรมออกแบบวงจร

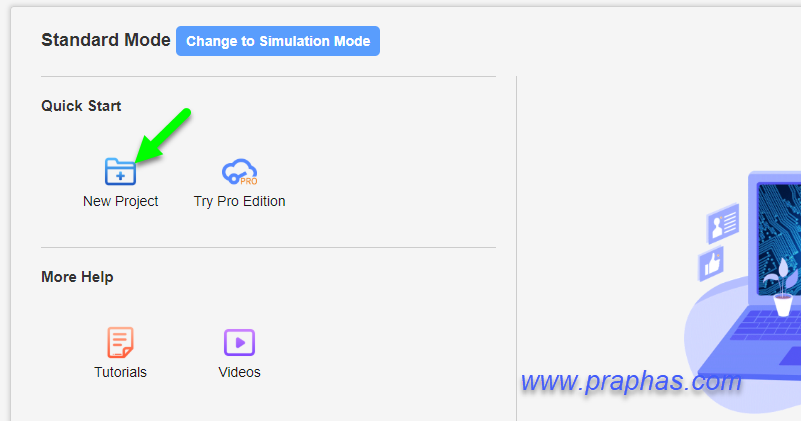

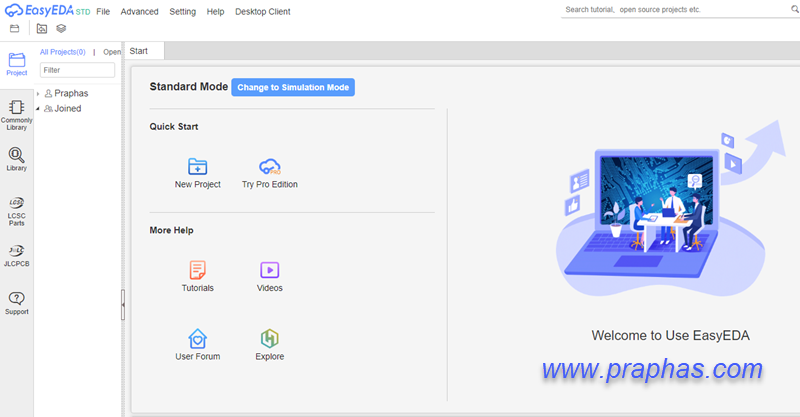

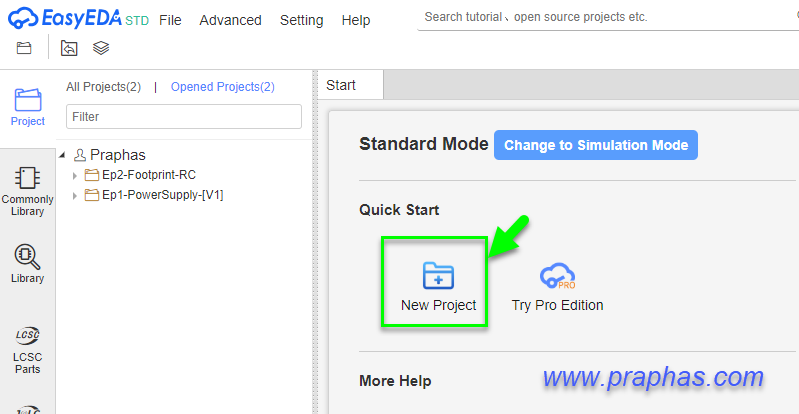

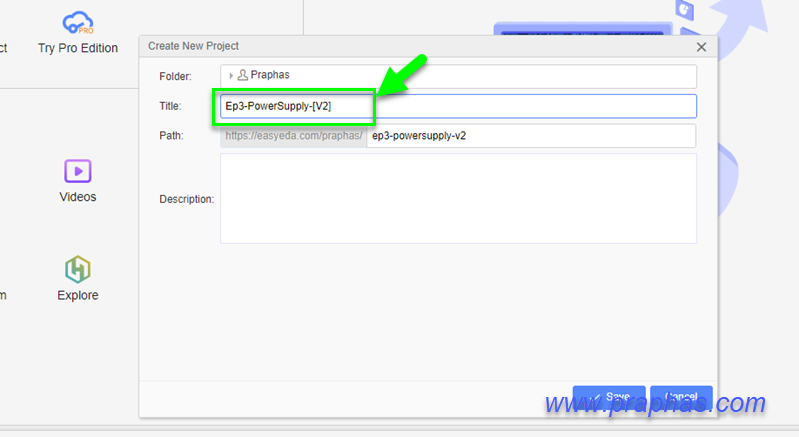

2. คลิก New Project เพื่อสร้างโปรเจคไฟล์ใหม่

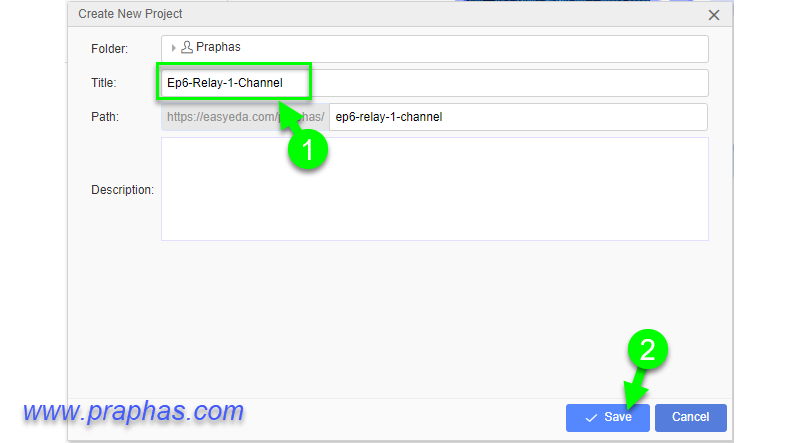

3. ตั้งชื่อโปรเจคไฟล์


4. อุปกรณ์ที่สามารถใช้งานในกลุ่ม Commonly Library เลือกใช้ดังนี้

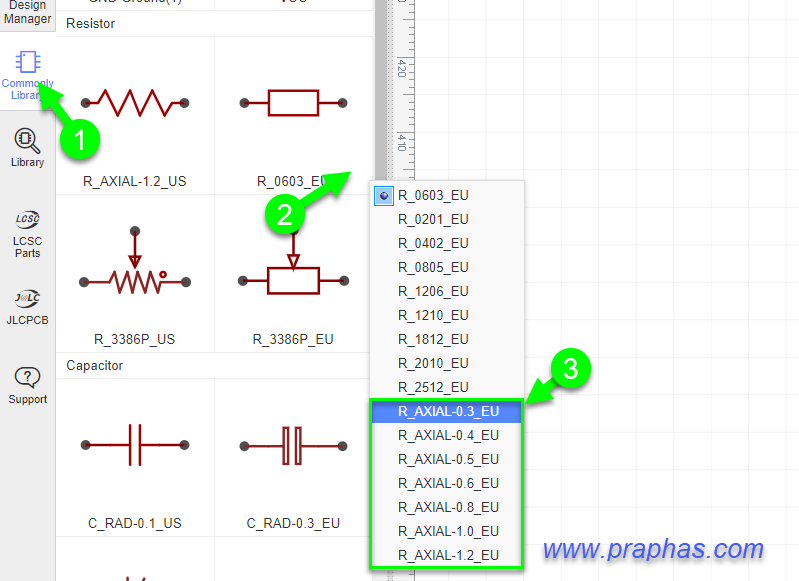

   -ตัวต้านทาน 1/4w ใช้ R_AXIAL-0.4

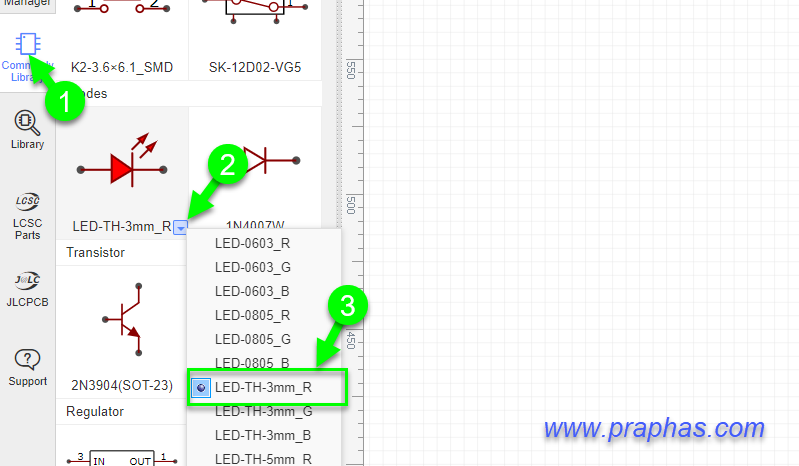

   -LED ใช้ LED-TH-3mm_R,  LED-TH-3mm_G
   -ไดโอด ใช้ 1N4007
   -ทรานซิสเตอร์ ใช้ 2N3904(TO-92)

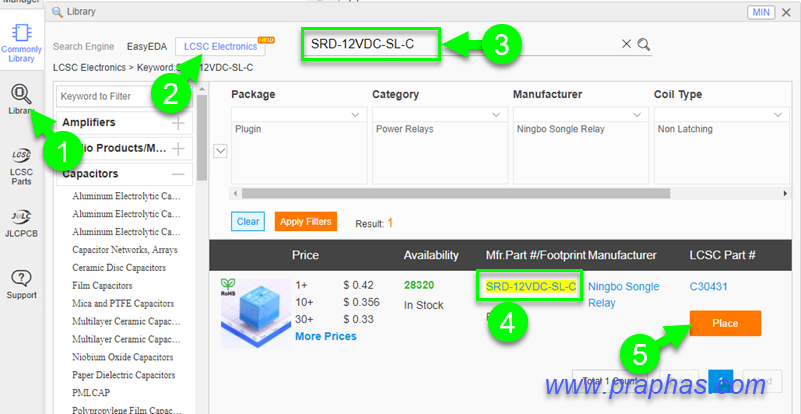

5. รีเลย์ตัวที่เลือกใช้เป็นเบอร์ SRD-12VDC-SL-C ต้องใช้วิธีค้นหาใน Library การดำเนินการทำดังรูป

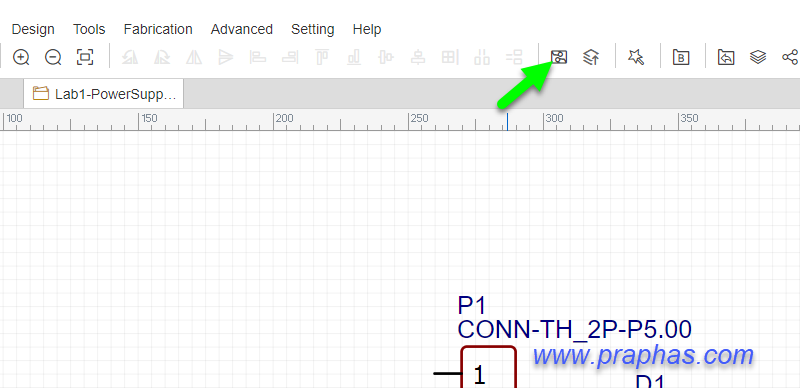

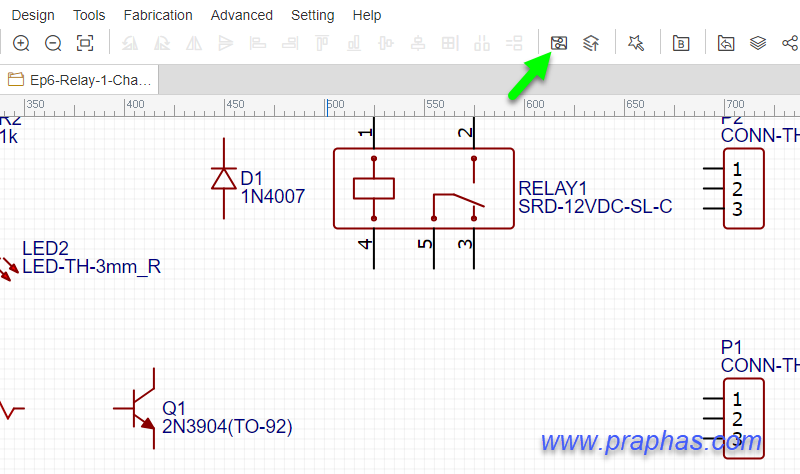

6. วางอุปกรณ์ให้คยทุกตัว แล้วทำการบันทึกไฟล์ จากนั้นให้คลิกสร้างไฟล์ PCB


7. ตรวจสอบขนาดของอุปกรณ์ที่เลือกว่าตรงกับที่ต้องการหรือไม่ อาจปริ้นลงกระดาษแล้วเอาอุปกรณ์จริงมาวางเพื่อวัดระยะของขาโดยตรงได้ หรืออาจใช้เครื่องมือวัดระยะในตัวโปรแกรมเพื่อตรวจสอบกับอุปกรณ์ที่ใช้จริงว่าตรงกันหรือไม่ (แล้วทำการบันทึกไฟล์)


8. หากต้องการดูผลที่เป็น 3D สามารุทดสอบดูได้ว่าอุปกรณ์มีตัวใดที่ไม่มีโมเดล 3D หากผู้ใช้งานต้องการอุปกรณ์ที่มีโมเดล 3D สามารถดำเนินการได้ 2 กรณีคือ
     - ค้นหาอุปกรณ์ตัวใหม่เบอร์เดิมที่มีโมเดล 3D
     - แก้ไขตัวอุปกรณ์ในหน้าต่าง PCB โดยคลิกที่รายการ 3D เพื่อค้นหาโมเดล 3D ที่เข้ากันได้

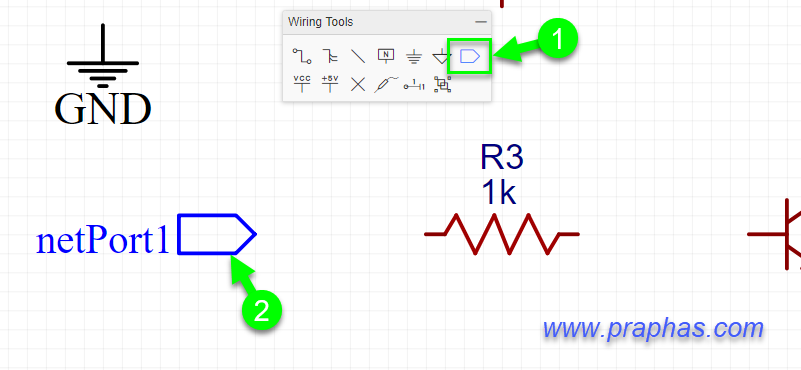

9. จุดที่เป็นจุดต่อสัญญาณเช่นในวงจรเป็นจุด INPUT สามารถใช้ดังรูปได้ เมื่อวางแล้วให้ดับเบิลคลิกเพื่อแก้ไขชื่อให้ตรงกับชื่อในวงจร

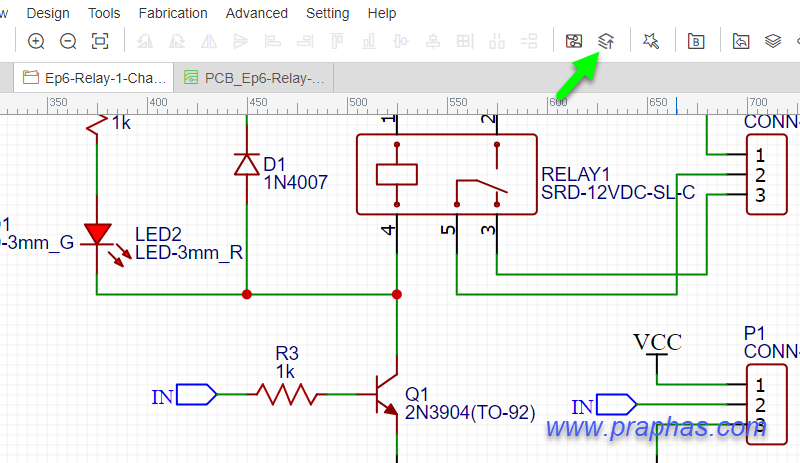

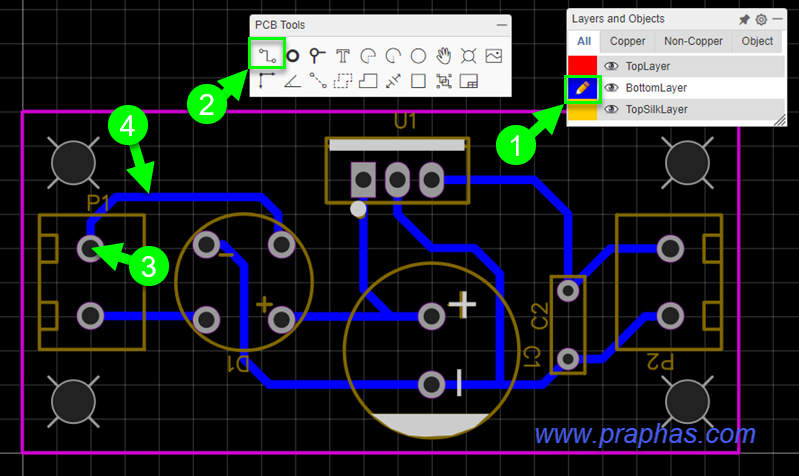

10. ลายสายไฟเชื่อมต่อวงจรจนครบสมบูรณ์ จะได้ดังรูป


11. ทำการบันทึกไฟล์แล้วคลิกอัพเดต PCB

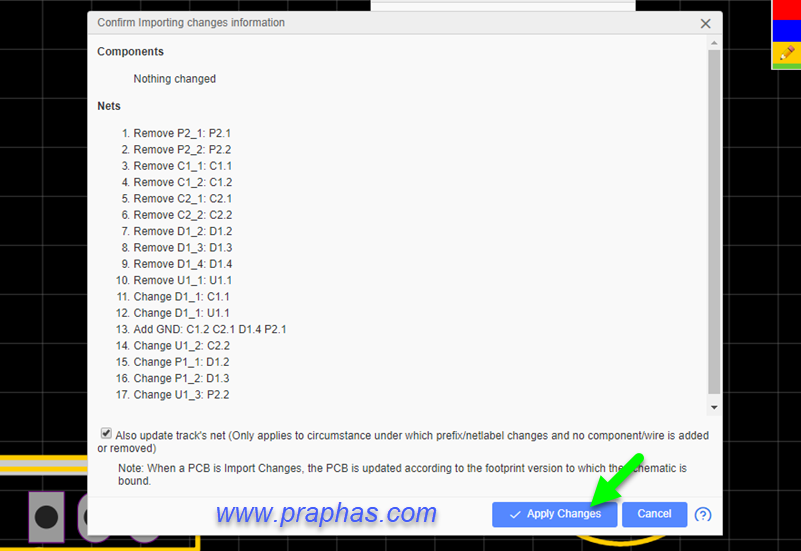

12. คลิก Apply Changes


13. ปรับขนาด PCB แล้วลากอุปกรณ์แต่ละตัววางในขอบเขตของ PCB ให้เหมาะสมตามต้องการ แล้วเดินลายทองแดงให้ครบ พร้อมใส่ข้อความบนลายทองแดง

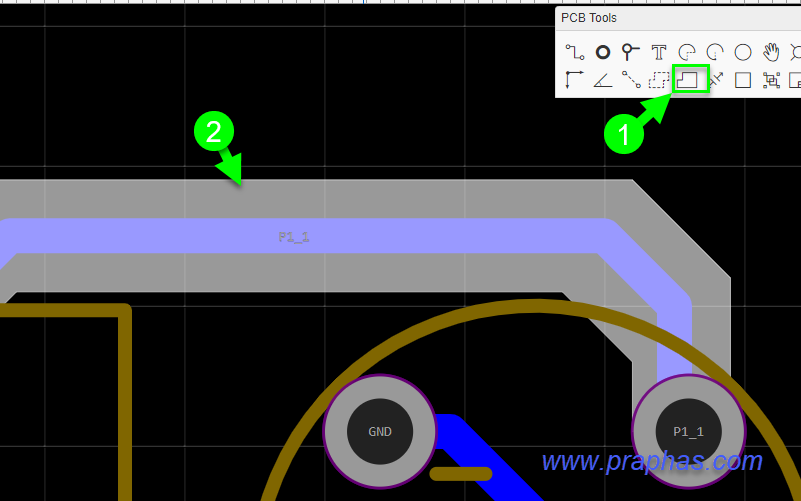

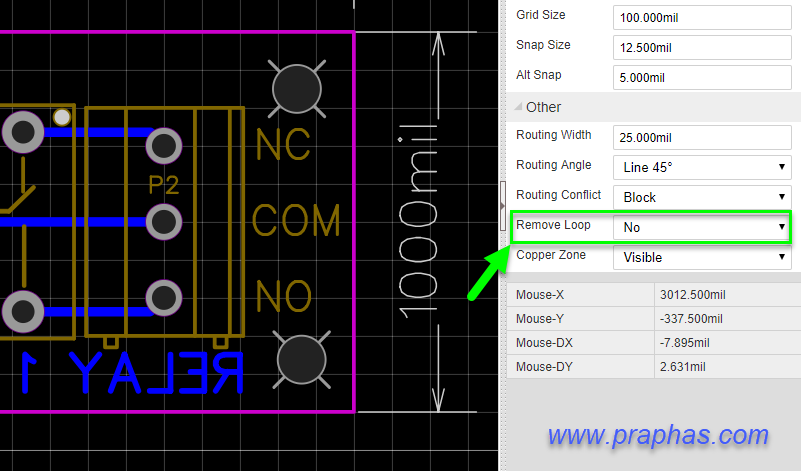

14. ก่อนถมลายวงจรเพื่อเพิ่มขนาด PCB ให้แก้ใข Remove Loop ให้เป็น No ก่อน


15. ดำเนินการถมลายวงจร

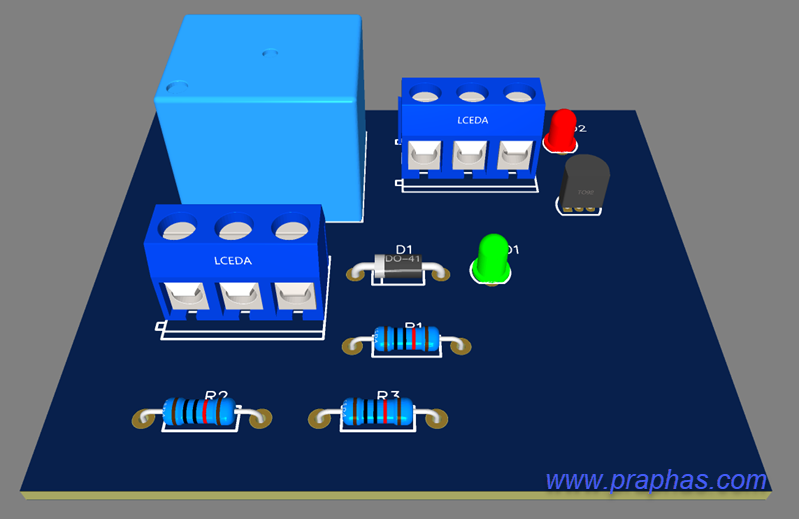

16. คลิกที่ 3D เพื่อดูผลแบบ 3 มิติ เพื่อดูความเหมาะสมในการจัดวางอุปกรณ์

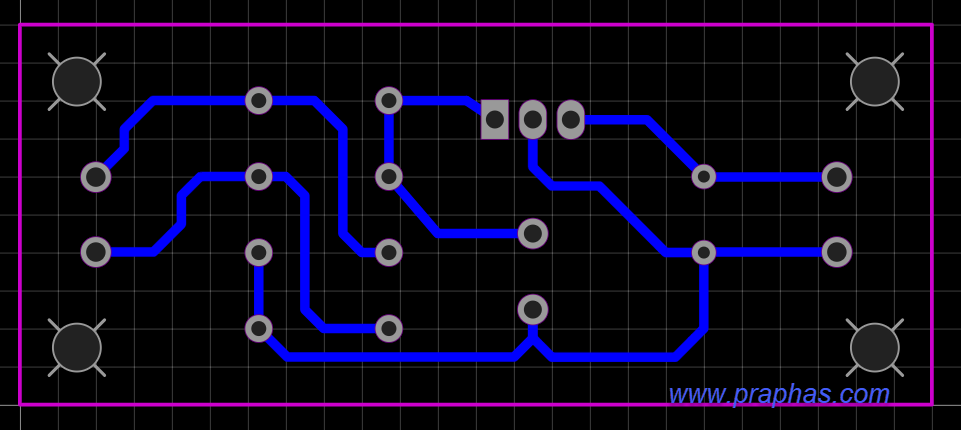

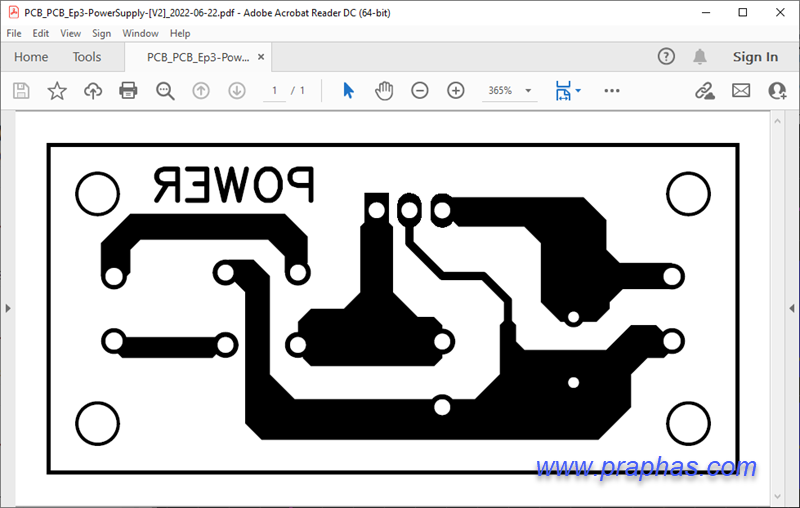

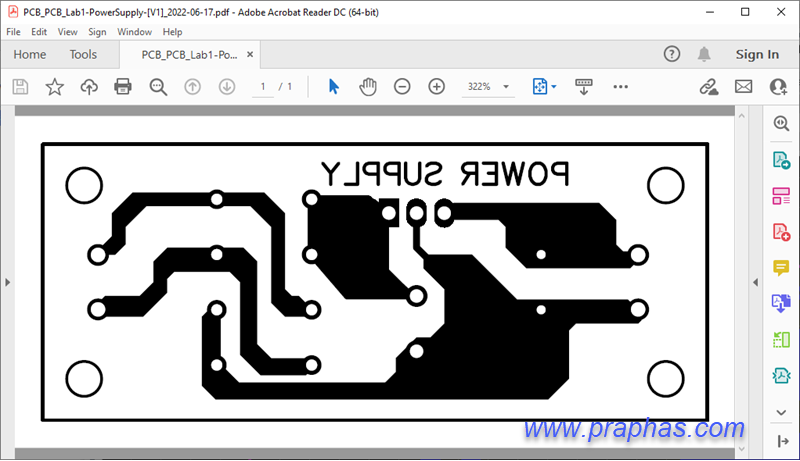

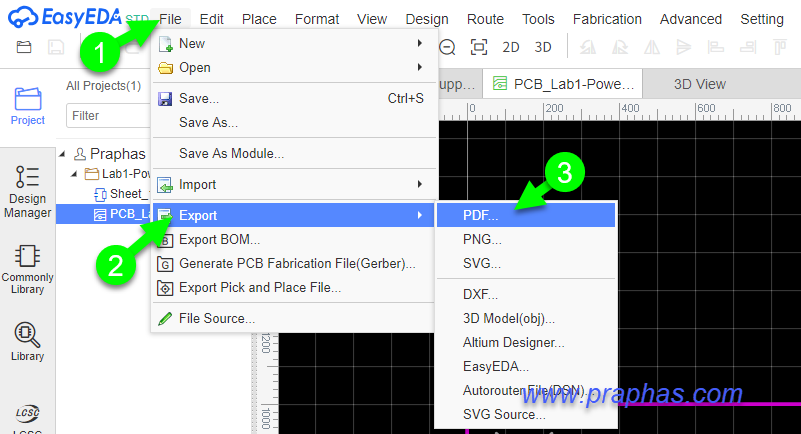

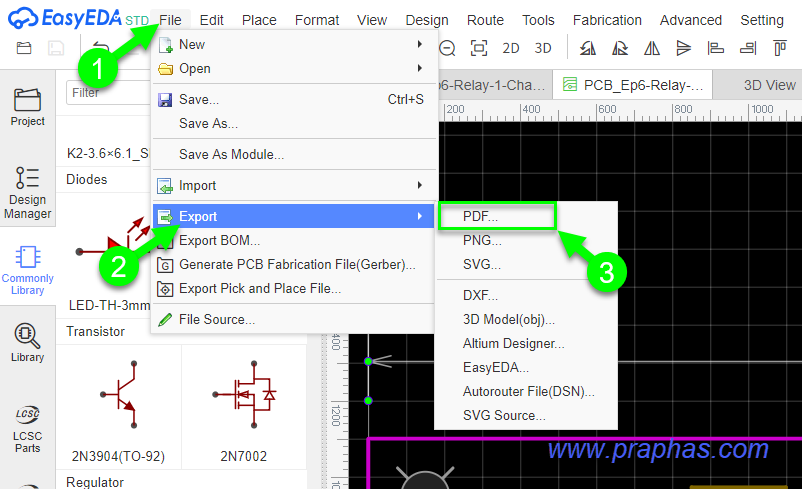

17. ดำเนินการส่งออกไฟล์เป็น pdf เพื่อใช้ในการทำปริ้นด้วยตนเอง

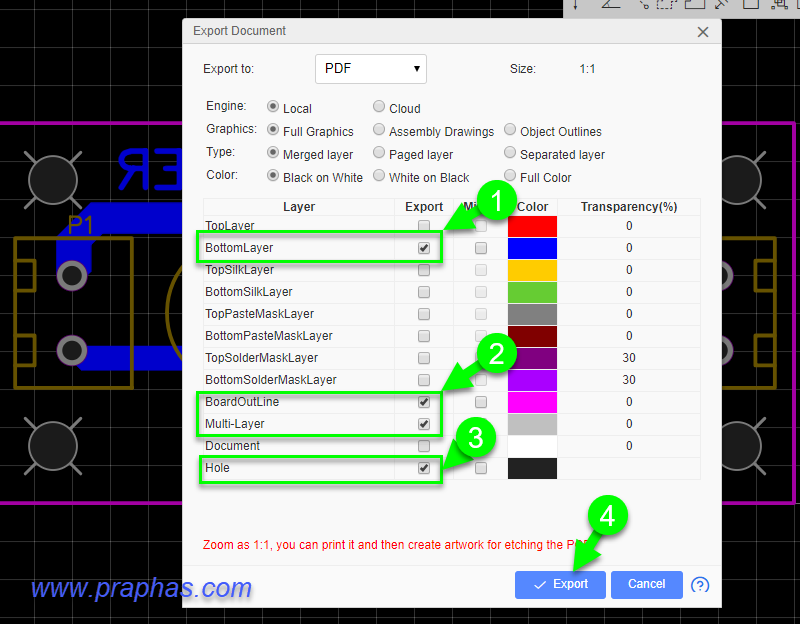

18. เลือกเลยเยอร์ที่เป็นเฉพาะลายทองแดงด้านล่างดังรูป

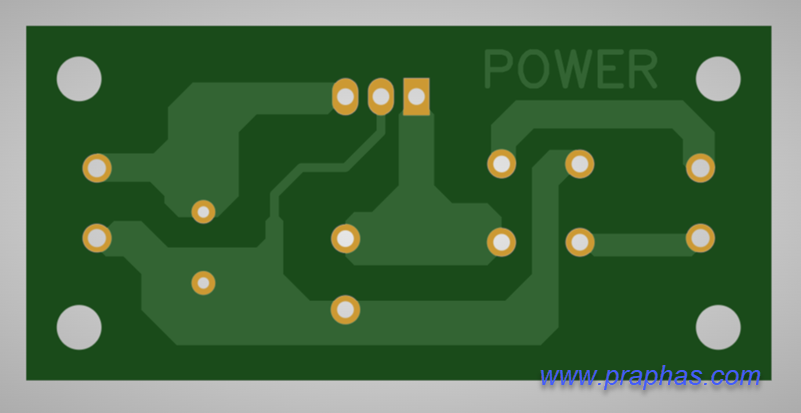

19. ผลที่ได้

8
ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / การเรียนรู้ครั้งที่ 29 EasyEDA [ออกแบบ PCB-5 (Transistor-Astable)]
« เมื่อ: กรกฎาคม 01, 2022, 03:27:18 PM »
    การออกแบบวงจรพิมพ์ในครั้งนี้เป็นการฝึกเพื่อเพิ่มความชำนาญในการใช้งาน EasyEDA ในการออกแบบ PCB อีกครั้ง หากจำขั้นตอนการใช้ให้กลับไปศึกษาการงานครั้งที่ 25, 26 ,27
ตอนที่ 1 เริ่มต้นใช้งาน https://www.praphas.com/forum/index.php?topic=420.0
ตอนที่ 2 Footprint https://www.praphas.com/forum/index.php?topic=421.0
ตอนที่ 3 การค้นหาอุปกรณ์ https://www.praphas.com/forum/index.php?topic=422.0

โจทย์การออกแบบ
    - ออกแบบลายวงจรพิมพ์วงจรอะสเตเบิลมัลติไวเบรเตอร์แบบที่ใช้ทรานซิสเตอร์เป็นตัวขับ LED โดยให้มีขนาดของแผ่นลายวงจรพิมพ์ไม่เกิน 1.5 ตารางนิ้ว ตัวอย่างการคำนวณพื้นที่เป็นดังนี้
     * ขนาด 1000x1000mil = 1 ตารางนี้ว
     * ขนาด 1100x1100mil = 1.21 ตารางนี้ว
     * ขนาด 1200x1200mil = 1.44 ตารางนี้ว
     * ขนาด 1000x1500mil = 1.5 ตารางนี้ว


1. โจทย์การออกแบบในครั้งนี้เป็นวงจรอะสเตเบิลมัลติไวเบรเตอร์ที่ใช้ทรานซิสเตอร์ดังรูป
วงจรประกอบด้วยอุปกรณ์ดังนี้
    - ตัวต้านทานขนาด 1/4W

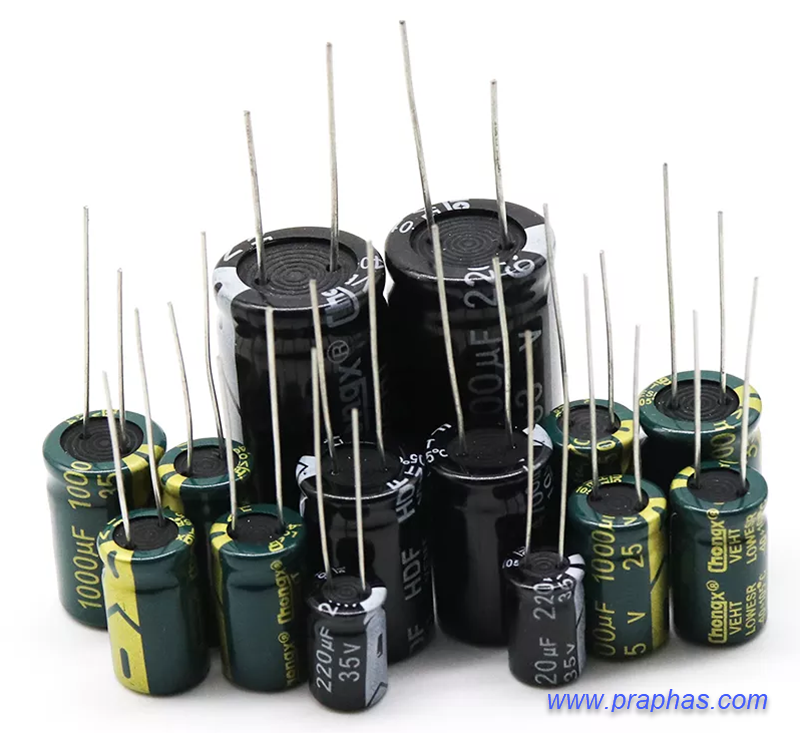

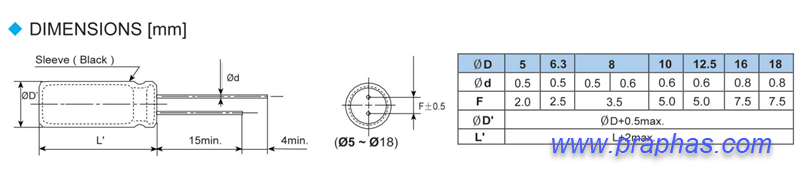

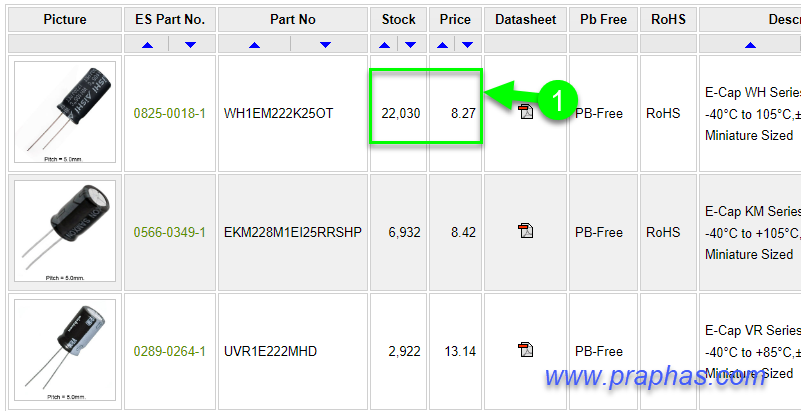

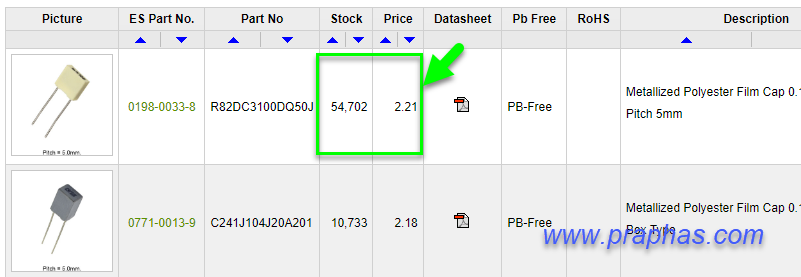

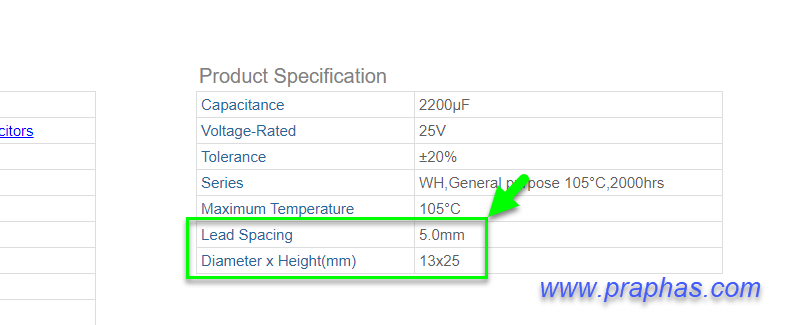

    - ตัวเก็บประจุที่มีค่าเท่ากับ 100uF 16V เมื่อทำการตรวจสอบจากเวปไซต์ขายอะไหล่พบว่าตัวเก็บประจุค่านี้มีขนาดระยะขา 2.5mm ขนาดเส้นผ่าศูนย์กลาง 6.3mm
    - LED มีเส้นผ่าศูนย์กลาง 3mm
    - ทรานซิสเตอร์เบอร์ BC547
    - ขั้วต่อไฟเลี้ยงใช้เป็นจุดต่อสายแทนการใช้ Terminal Block

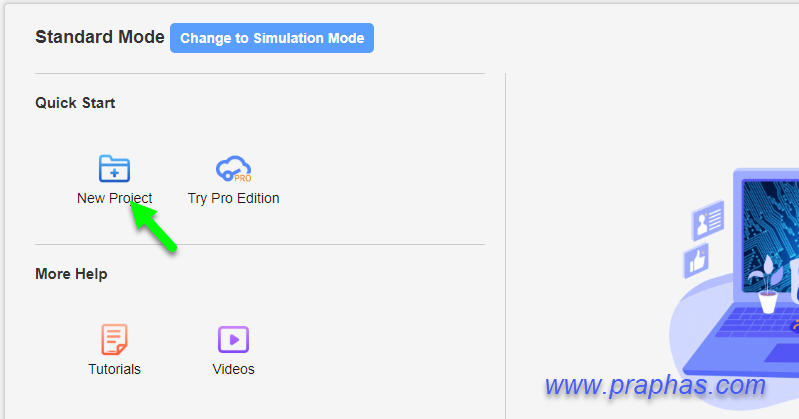

2. คลิก New Project เพื่อสร้างโปรเจคไฟล์ใหม่

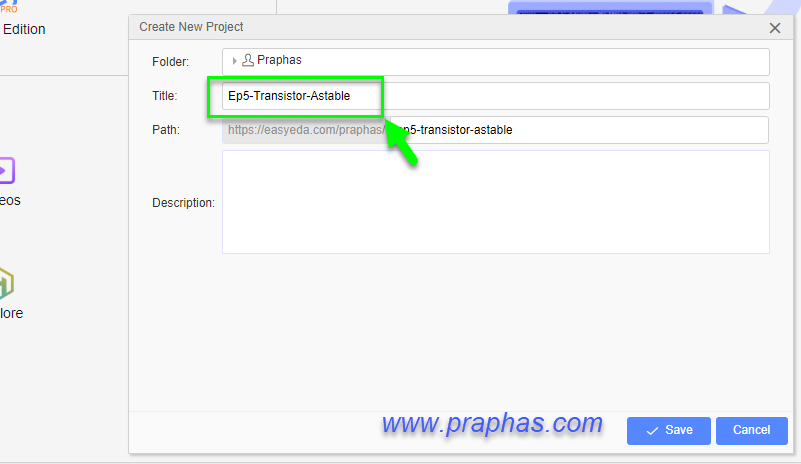

3. ตั้งชื่อโปรเจคไฟล์


ขั้นตอนการหาอุปกรณ์

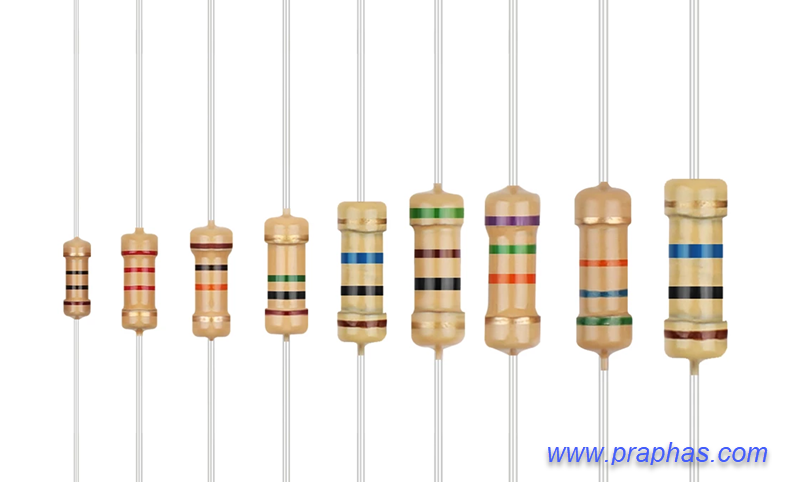

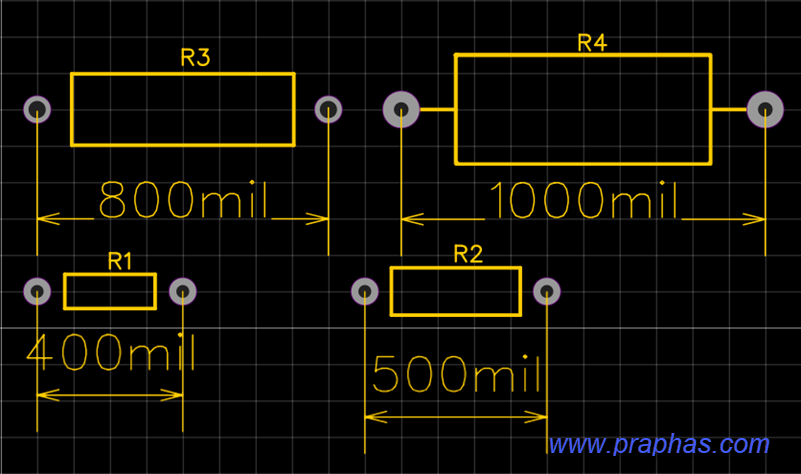

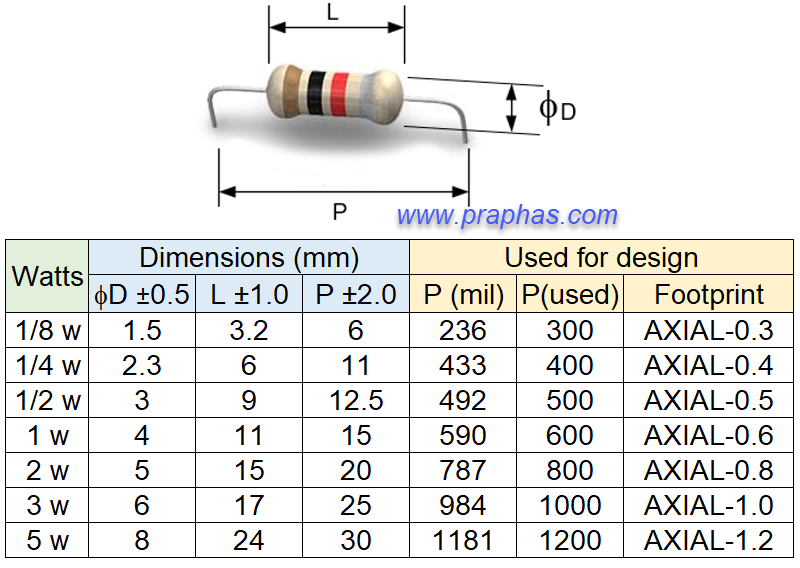

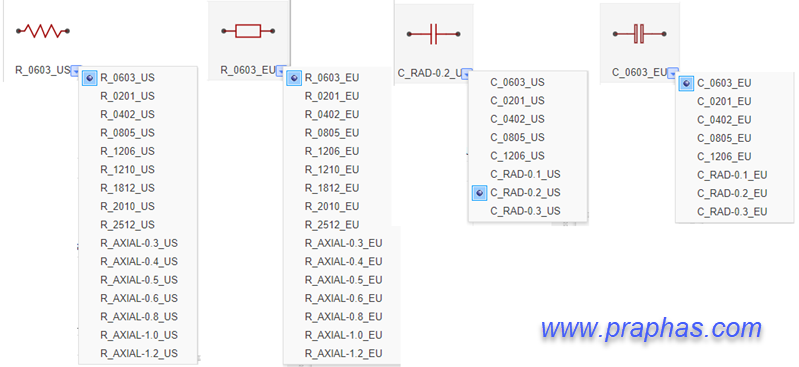

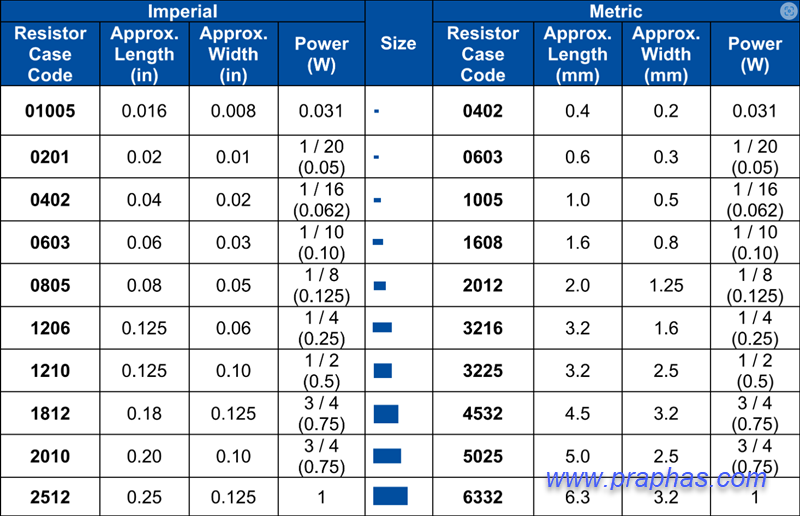

4. เลือกตัวต้านทานขนาด AXIAL-0.4 เนื่องจากใช้ตัวต้านทานขนาด 1/4w

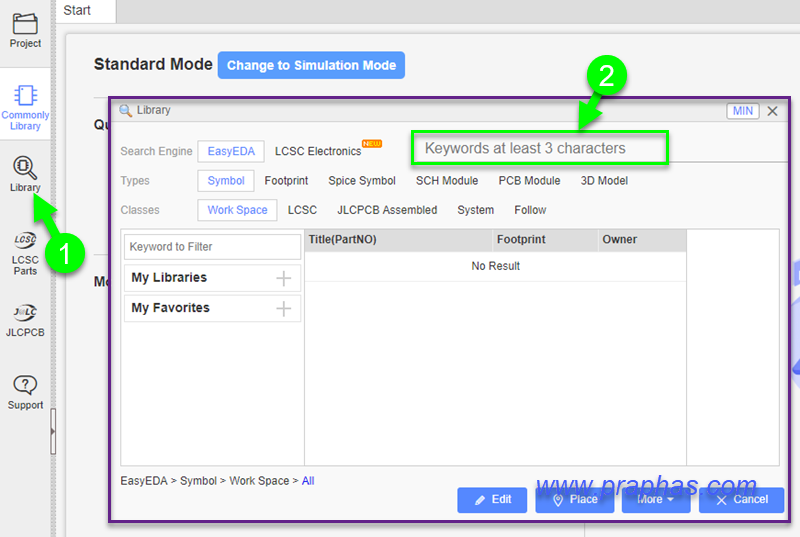

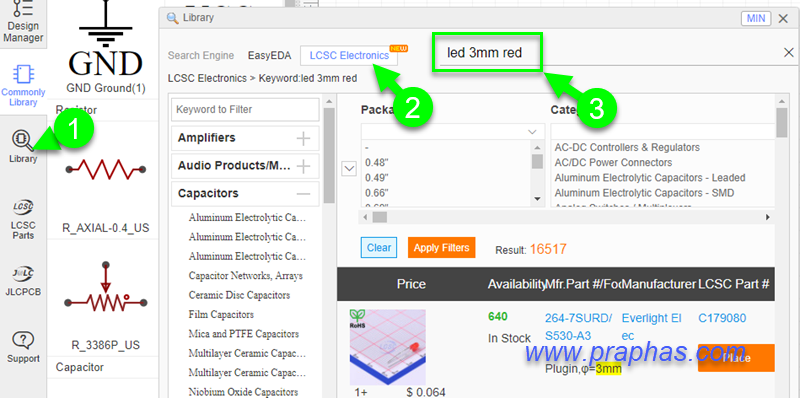

5. ผู้ออกแบบสามารถค้นหา LED จากเมนู Library ก็ได้ หรือจะใช้อุปกรณ์ที่โปรแกรมมีมาให้โดยเลือกที่เมนู Commonly Library (ตัวอย่างการออกแบบ EasyEDA ตอนที่ 4)

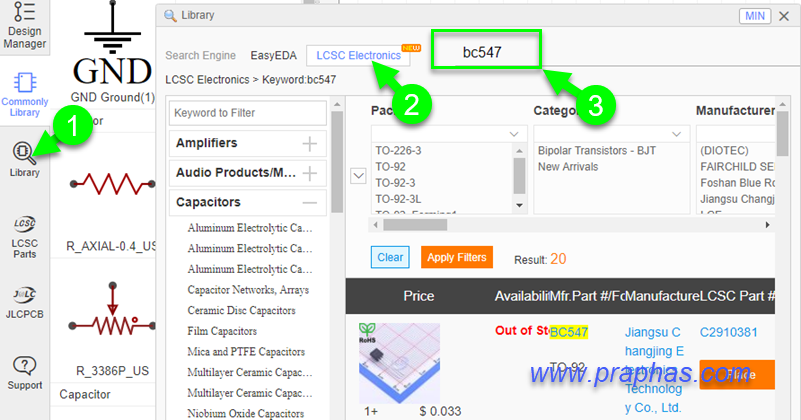

6. ค้นหาทรานซิสเตอร์ BC547 โดยดำเนินการดังรูป (สามารถเลือกรายการที่ Out of Stock ได้หากผู้ออกแบบทำการจัดหาทรานซิสเตอร์จากแหล่งอื่นในการประกอบวงจร)

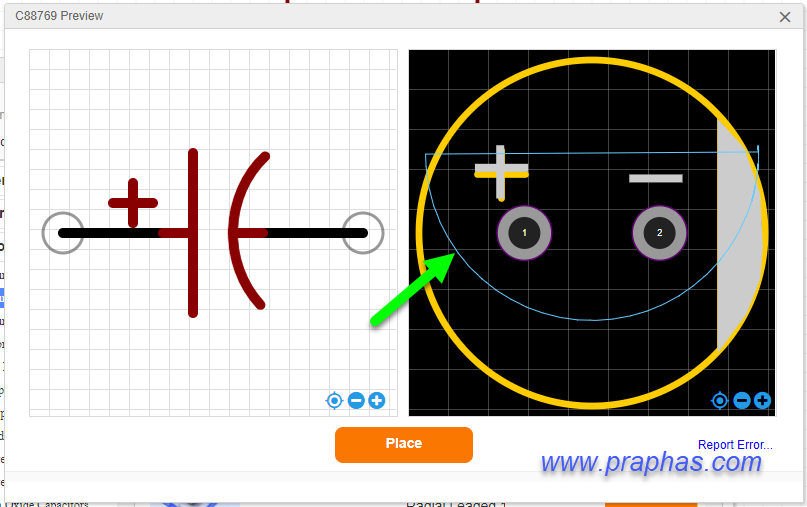

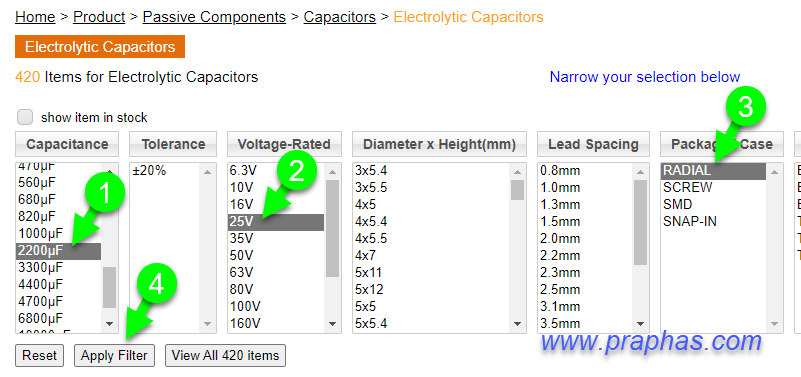

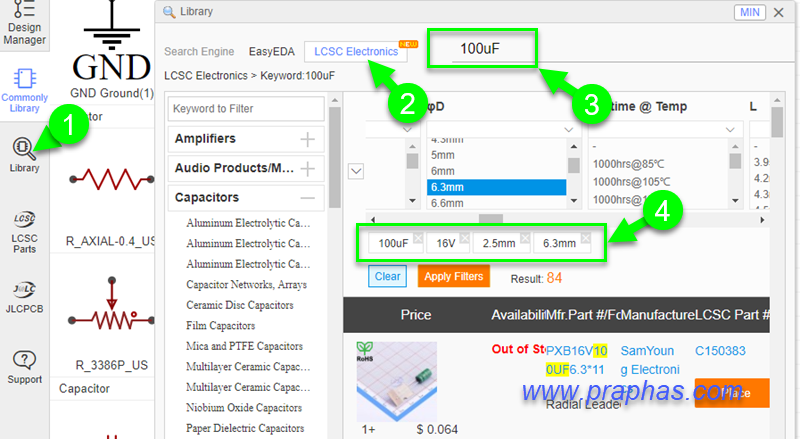

7. การค้นหาอุปกรณ์ที่เป็นตัวเก็บประจุทำได้ดังรูป ให้คลิกรายการฟิลเตอร์ตามค่าตัวเก็นประจุที่ต้องการ เช่น 100uF 16v ระยะขา 2.5mm เส้นผ่าศูนย์กลาง 6.3mm

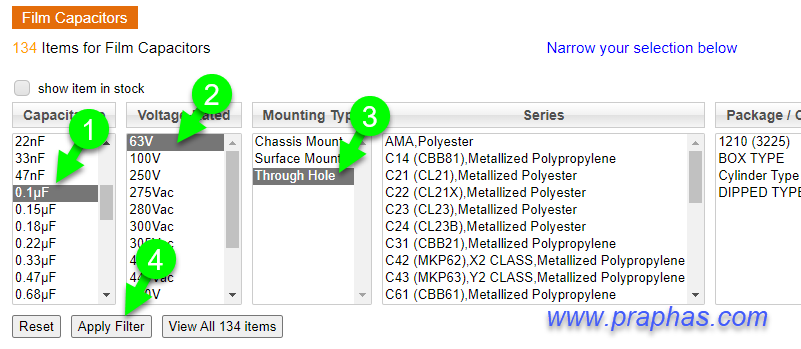

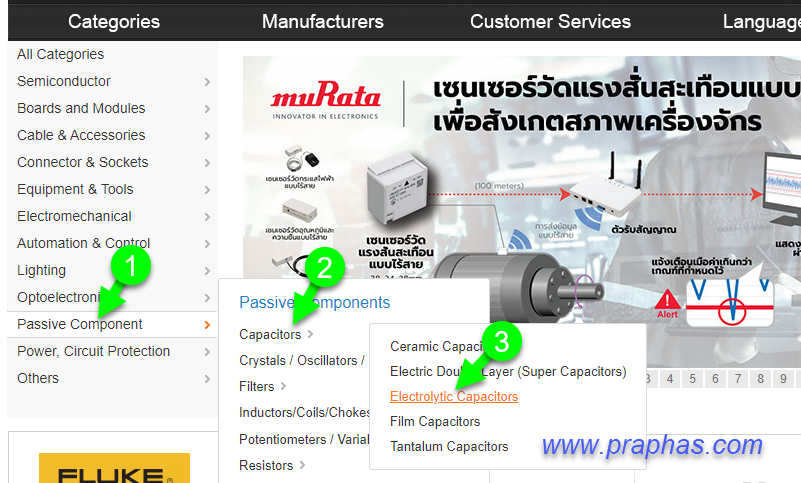

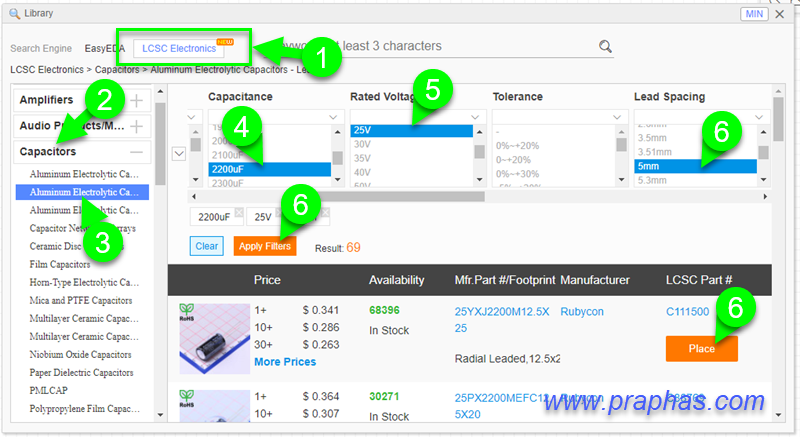

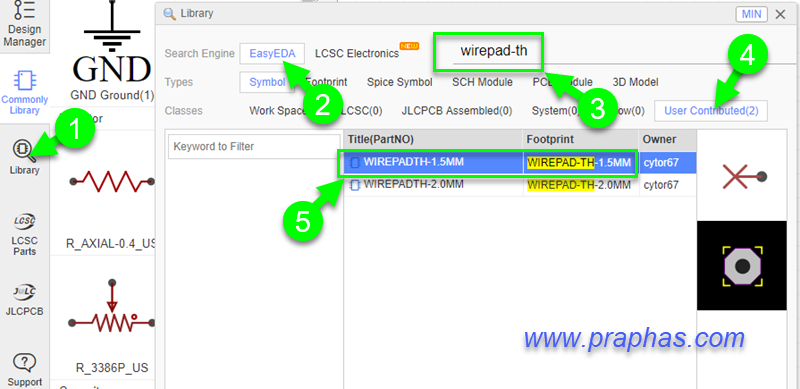

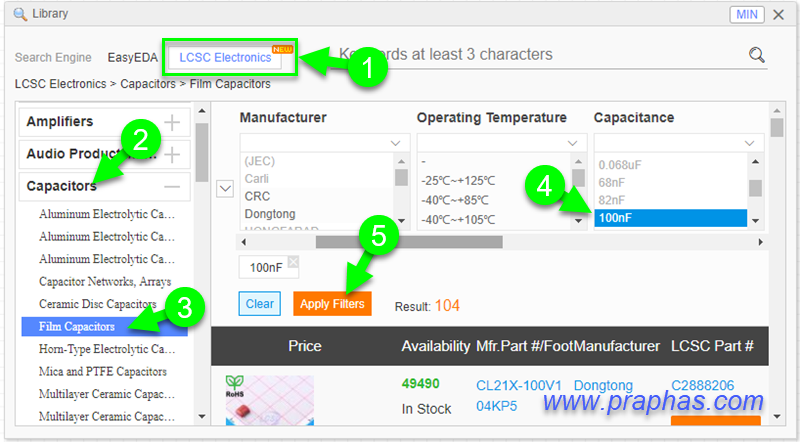

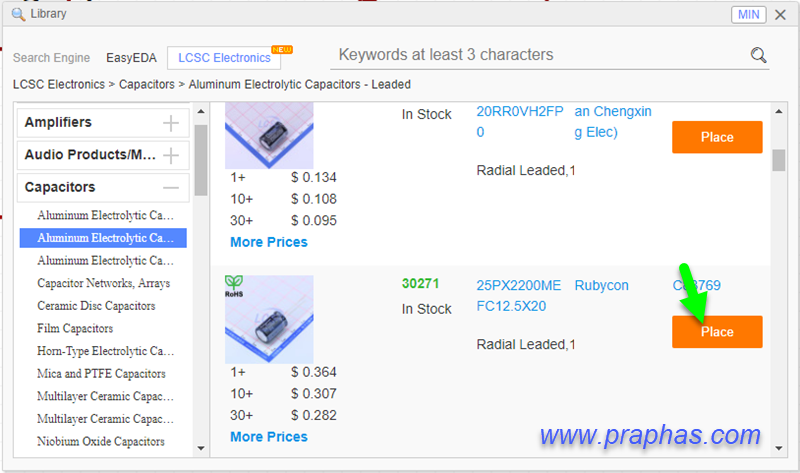

8. ค้นหาจุดต่อที่เป็น WirePAD ดำเนินการดังรูป (เนื่องจากจุดต่อไม่ใช่อุปกรณ์จึงค้นหาจากเวปขายอุปกรณ์ไม่เจอ แต่มีผู้ออกแบบแชร์ให้ใช้งานโดยต้องคลิกที่ User Contributed)

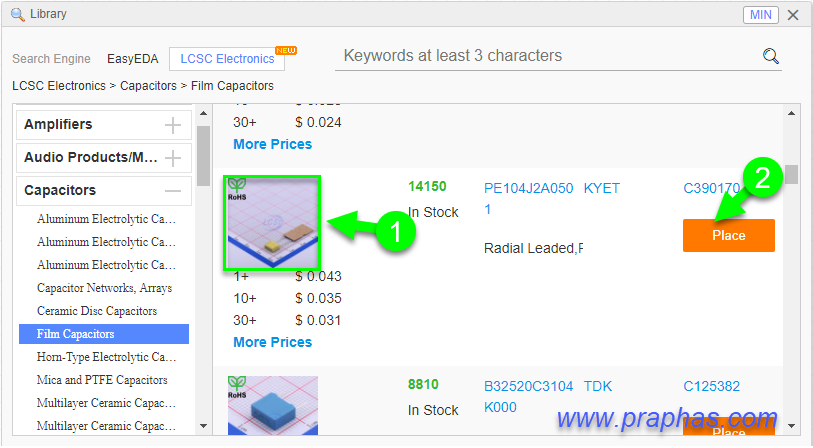

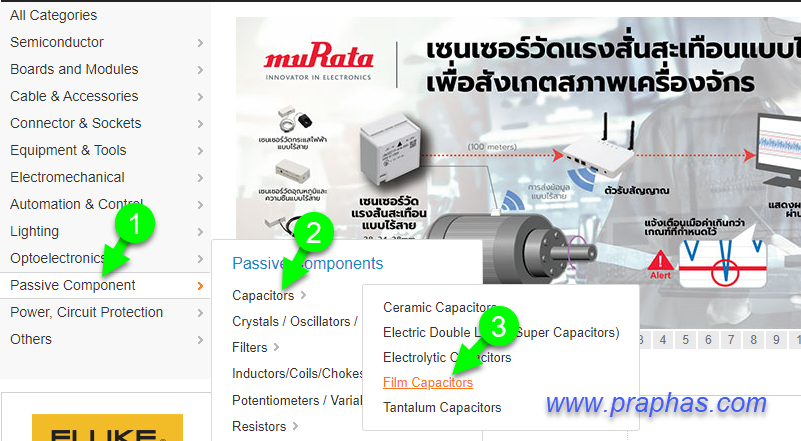

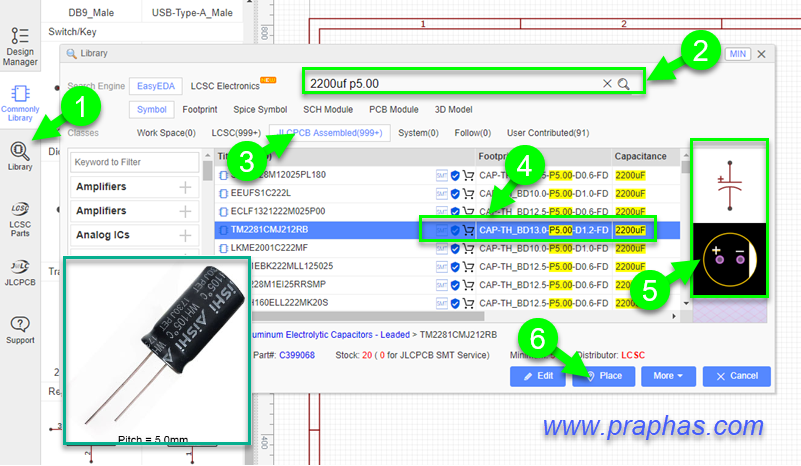

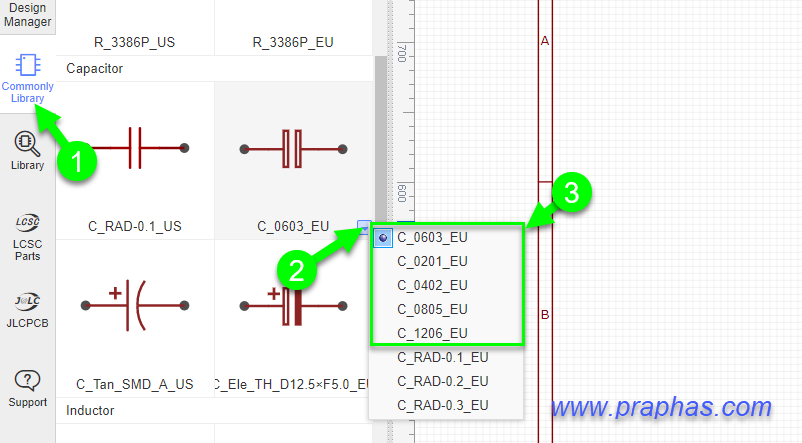

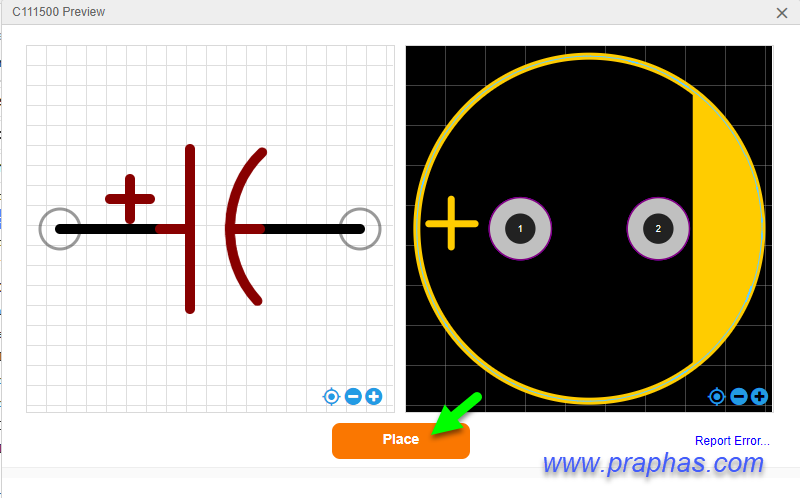

9. กรณีที่ไม่ต้องการค้นหาตัวเก็นประจุจากเวปจำหน่าย สามารถเลือกใช้จากรายการอุปกรณ์ที่โปรแกรมมีให้ใช้งานโดยเลือกที่เมนู Commonly Library

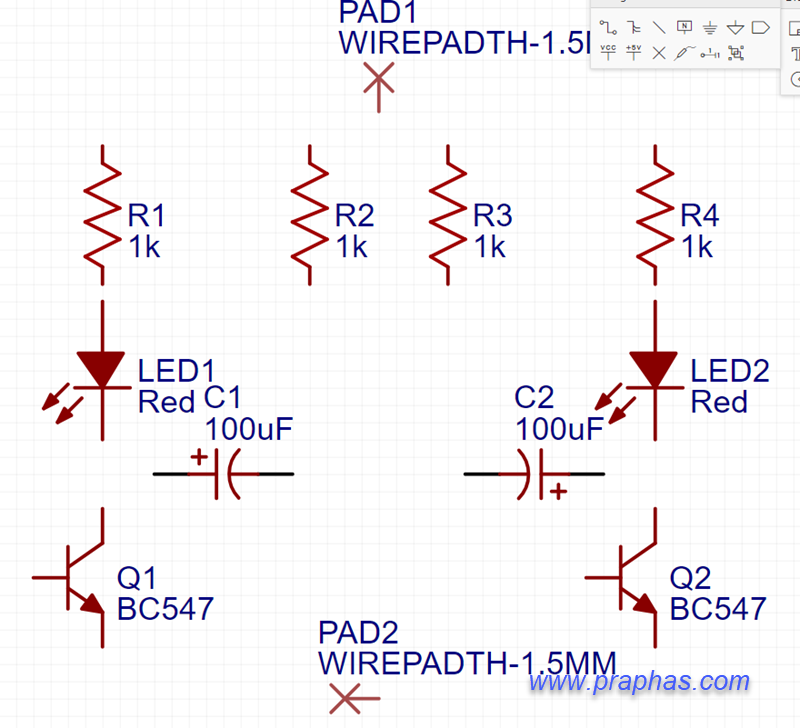

10. วางอุปกรณ์ครบทุกตัว


11. ในงานครั้งนี้ตัวทรานซิสเตอร์จะต้องกลับด้าน สามารถทำได้ดังรูป (คลิกที่ตัวทรานซิสเตอร์ก่อน)

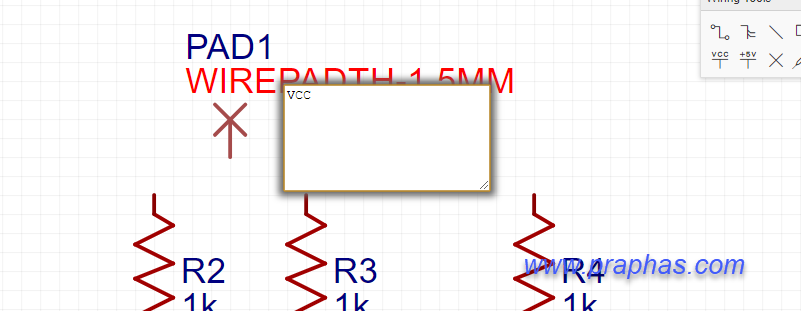

12. แก้ไขชื่อจุดต่อไฟเลี้ยงทำได้โดยการดับเบิลคลิกแล้วพิมพ์ชื่อใหม่


13. แก้ไขชื่อจุดต่อกราวด์


14. ลายสายไฟเชื่อมต่อวงจรจนครบสมบูรณ์


15. ทำการบันทึกไฟล์ แล้วคลิกปุ่มเพื่อสร้างไฟล์ PCB ดังรูป

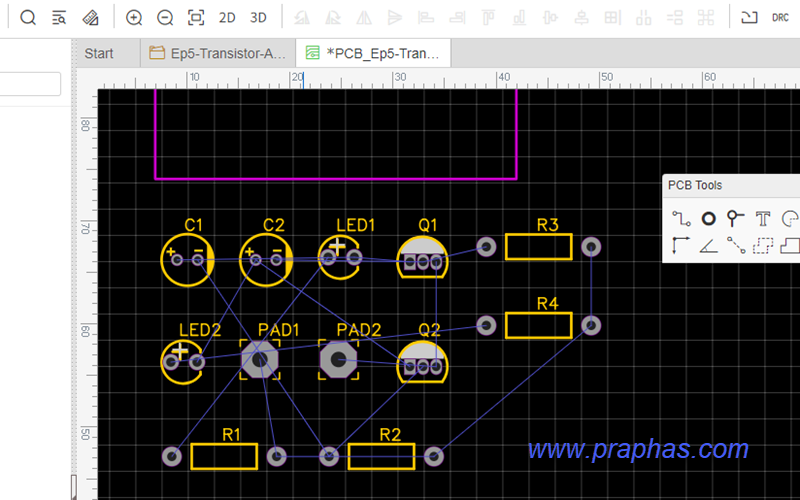

16. ผลไฟล์ PCB ที่ได้


17. หากต้องการดูผลที่เป็น 3D สามารุทดสอบดูได้ว่าอุปกรณ์มีตัวใดที่ไม่มีโมเดล 3D หากผู้ใช้งานต้องการอุปกรณ์ที่มีโมเดล 3D สามารถดำเนินการได้ 2 กรณีคือ
     - ค้นหาอุปกรณ์ตัวใหม่เบอร์เดิมที่มีโมเดล 3D
     - แก้ไขตัวอุปกรณ์ในหน้าต่าง PCB โดยคลิกที่รายการ 3D เพื่อค้นหาโมเดล 3D ที่เข้ากันได้

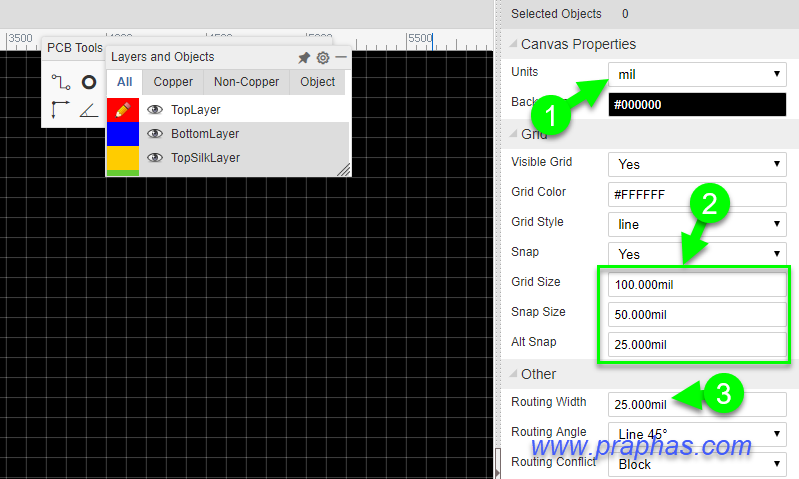

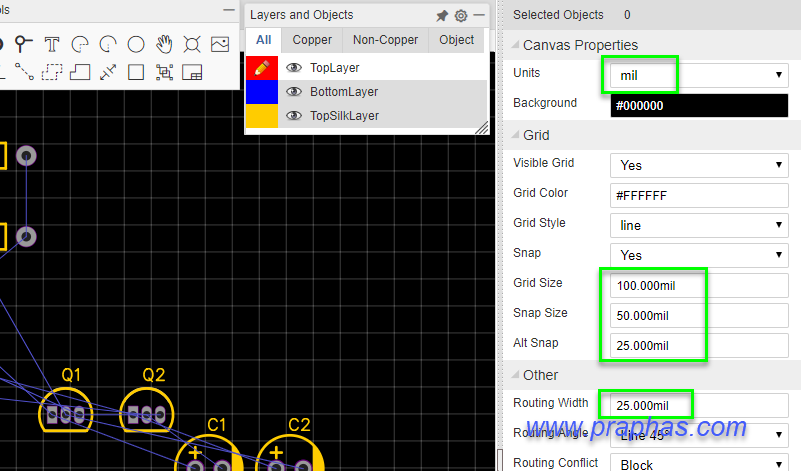

18. กำหนดขนาดเริ่มต้นการออกแบบ

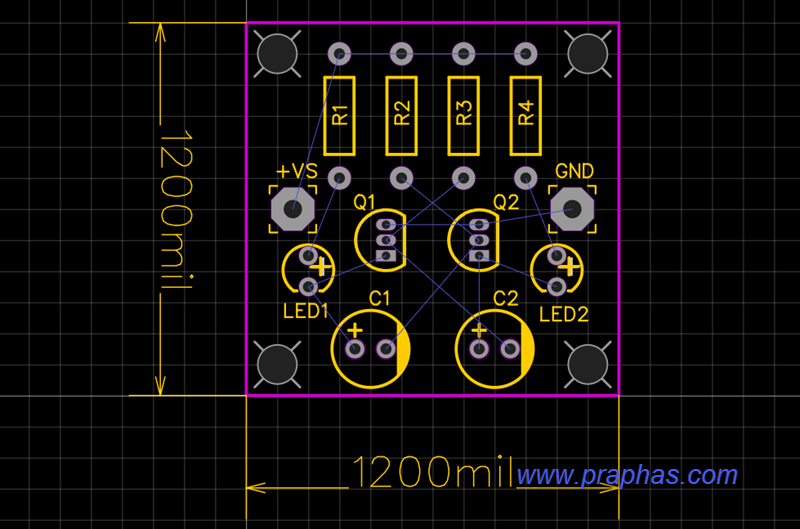

19. ปรับขนาดขอบ PCB ให้ได้ตามโจทย์กำหนด

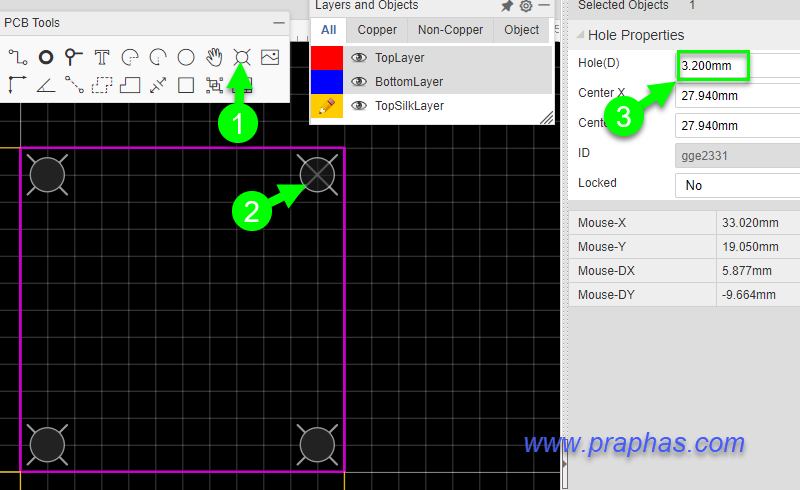

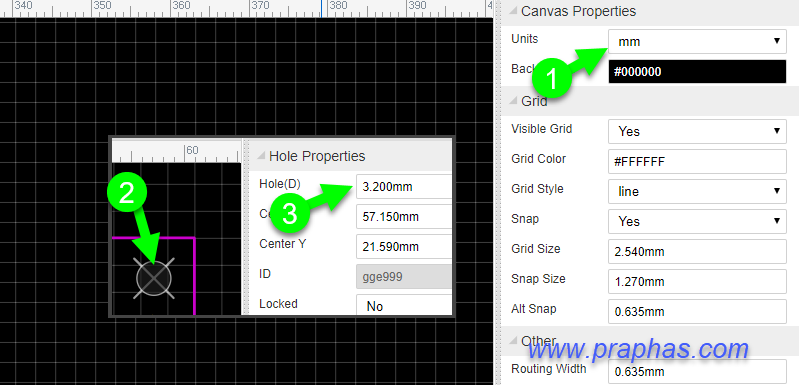

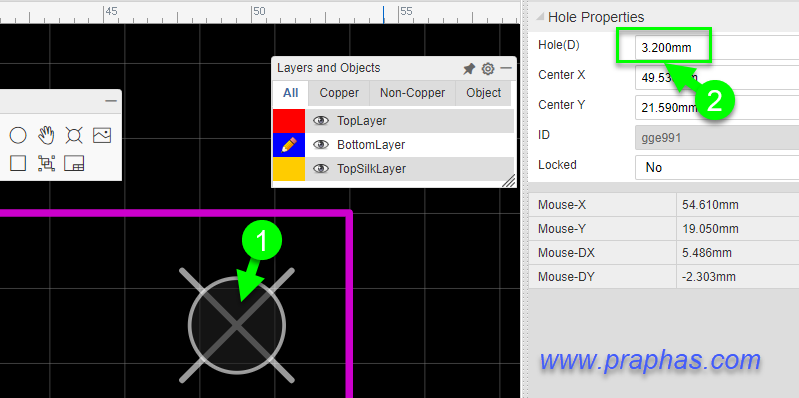

20. วางรูยึด PCB พร้อมแก้ไขขนาดรูให้ได้ 3.2mm เพื่อให้สามารถใช้สกรู M3 ในการยึด PCB ได้


21. ลากอุปกรณ์แต่ละตัววางในขอบเขตของ PCB ให้เหมาะสมตามต้องการ แล้วเดินลายทองแดงให้ครบ

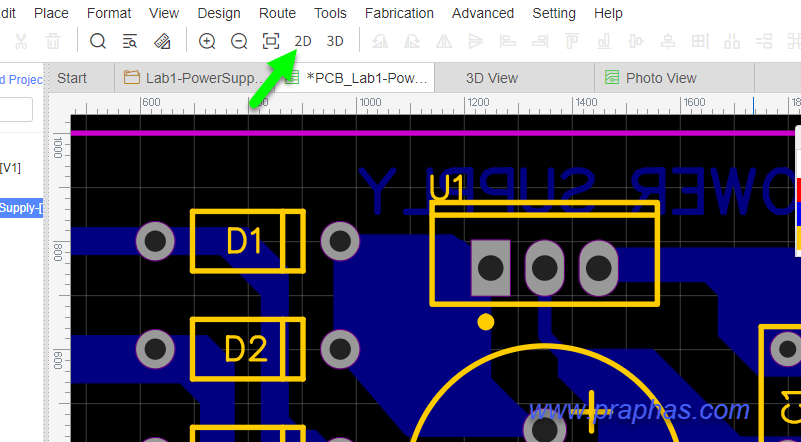

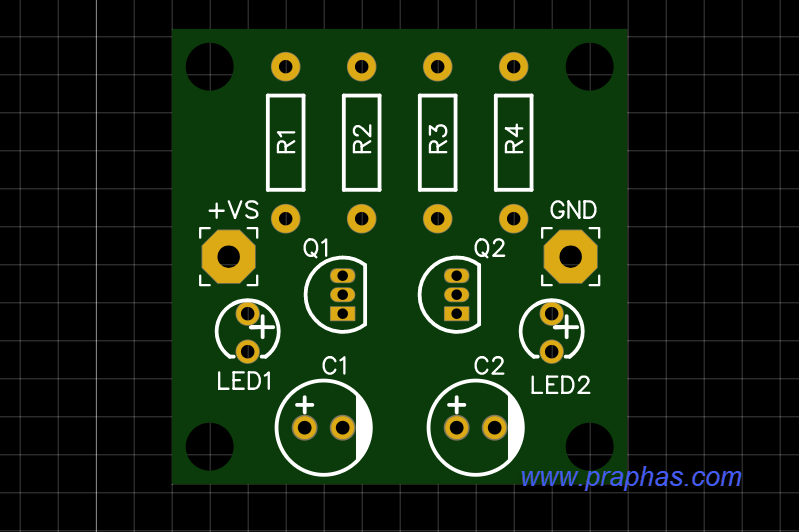

22. คลิกที่ 2D เพื่อดูผลหากสั่งผลิต PCB จะเป็นลักษณะใด

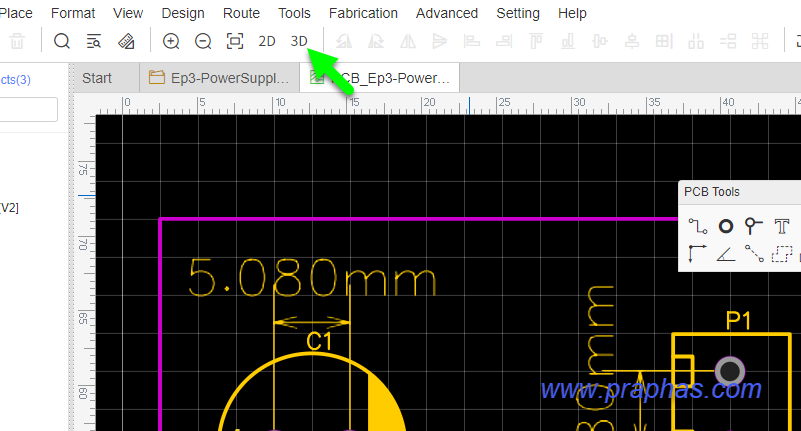

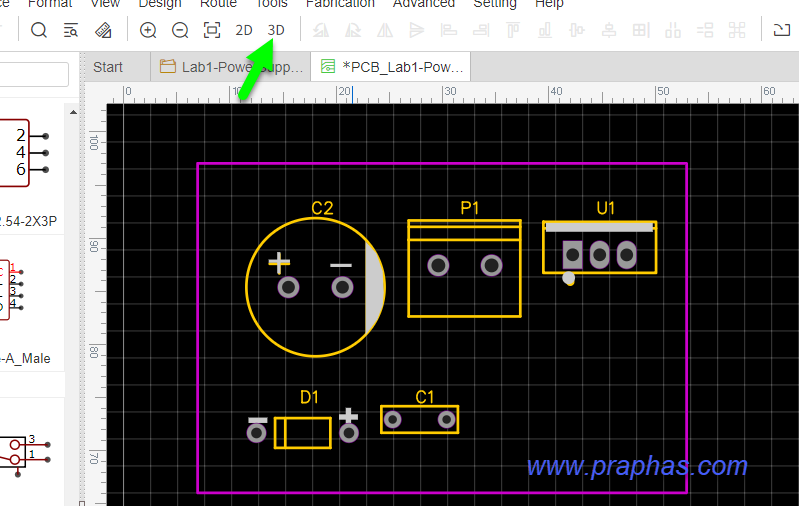

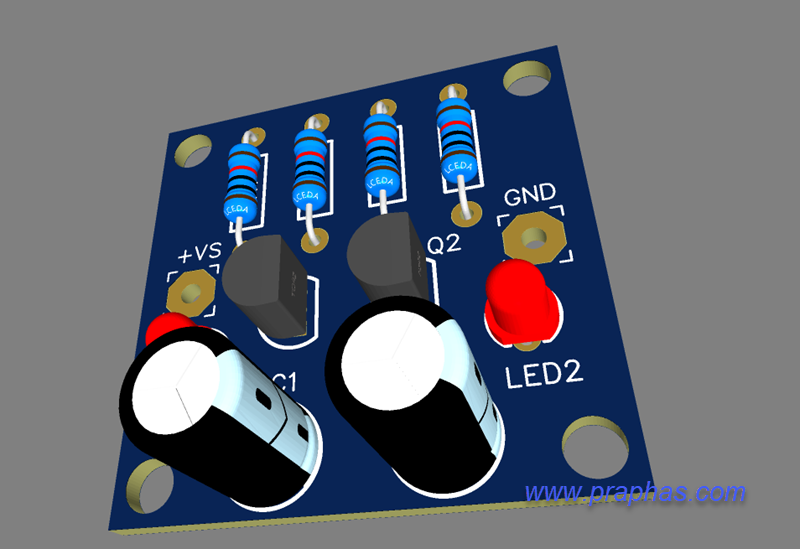

23. คลิกที่ 3D เพื่อดูผลแบบ 3 มิติ เพื่อดูความเหมาะสมในการจัดวางอุปกรณ์

9
ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / การเรียนรู้ครั้งที่ 28 EasyEDA [ออกแบบ PCB-4 (555-Astable)]
« เมื่อ: มิถุนายน 27, 2022, 01:14:41 PM »
    การออกแบบวงจรพิมพ์ในครั้งนี้เป็นการฝึกเพื่อเพิ่มความชำนาญในการใช้งาน EasyEDA ในการออกแบบ PCB อีกครั้ง หากจำขั้นตอนการใช้ให้กลับไปศึกษาการงานครั้งที่ 25, 26 ,27
ตอนที่ 1 เริ่มต้นใช้งาน https://www.praphas.com/forum/index.php?topic=420.0
ตอนที่ 2 Footprint https://www.praphas.com/forum/index.php?topic=421.0
ตอนที่ 3 การค้นหาอุปกรณ์ https://www.praphas.com/forum/index.php?topic=422.0

โจทย์การออกแบบ

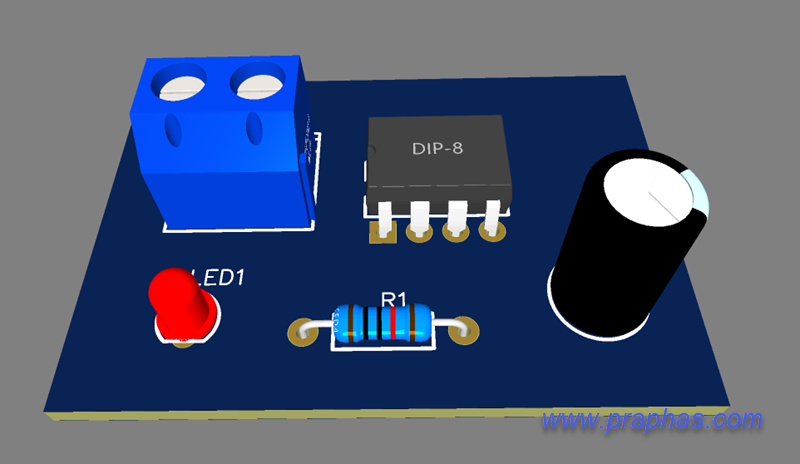

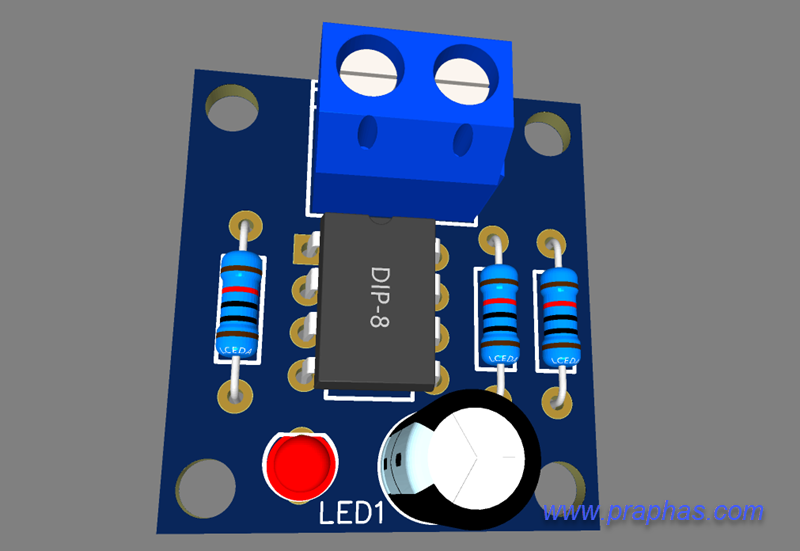

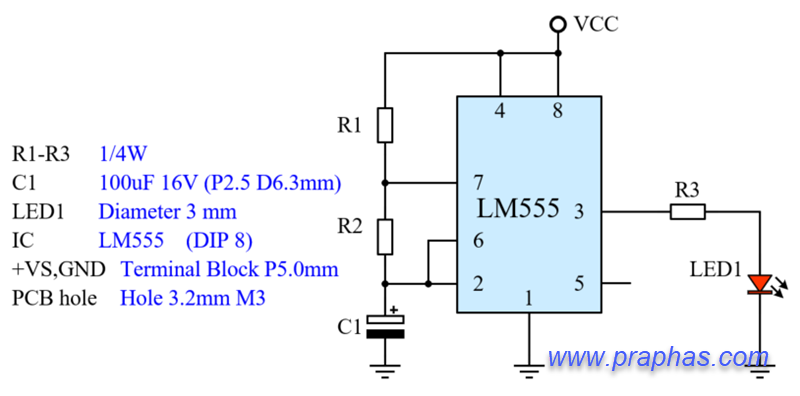

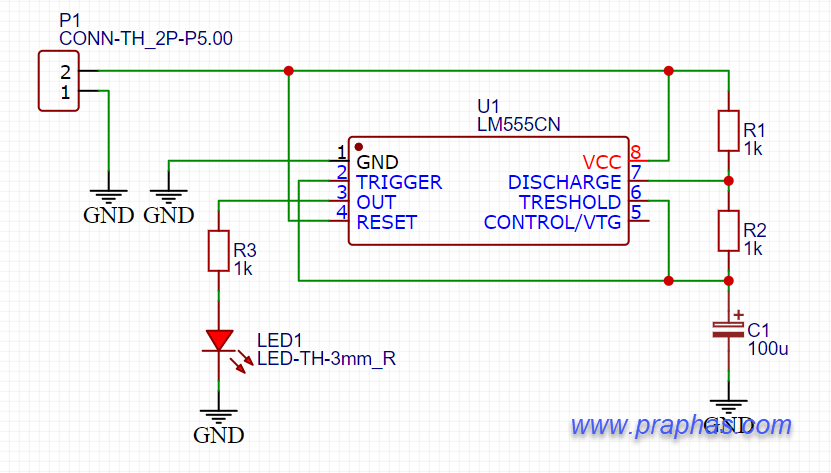

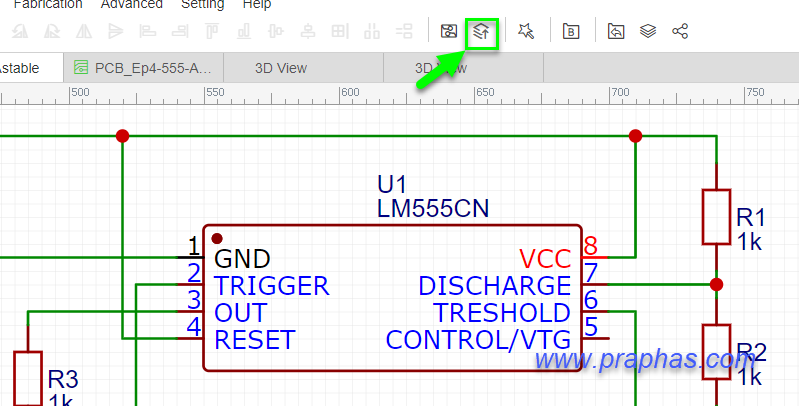

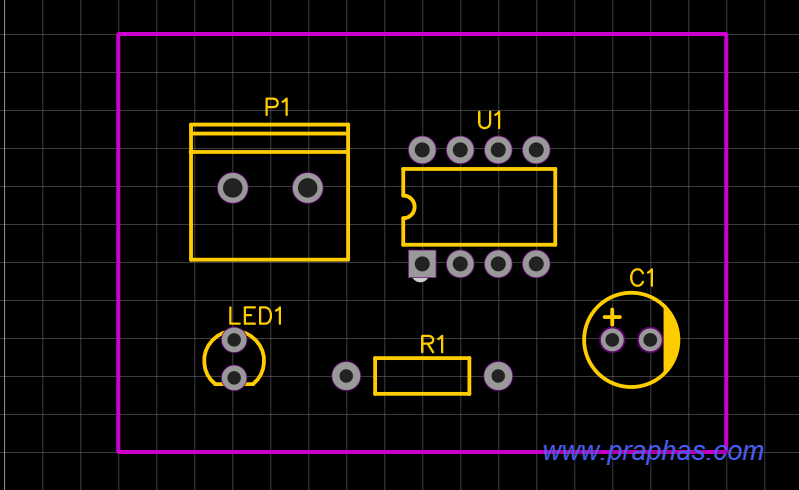

    - ออกแบบลายวงจรพิมพ์วงจรอะสเตเบิลมัลติไวเบรเตอร์ไอซี 555 โดยให้มีขนาดของแผ่นลายวงจรพิมพ์ไม่เกิน 1.5 ตารางนิ้ว ตัวอย่างการคำนวณพื้นที่เป็นดังนี้

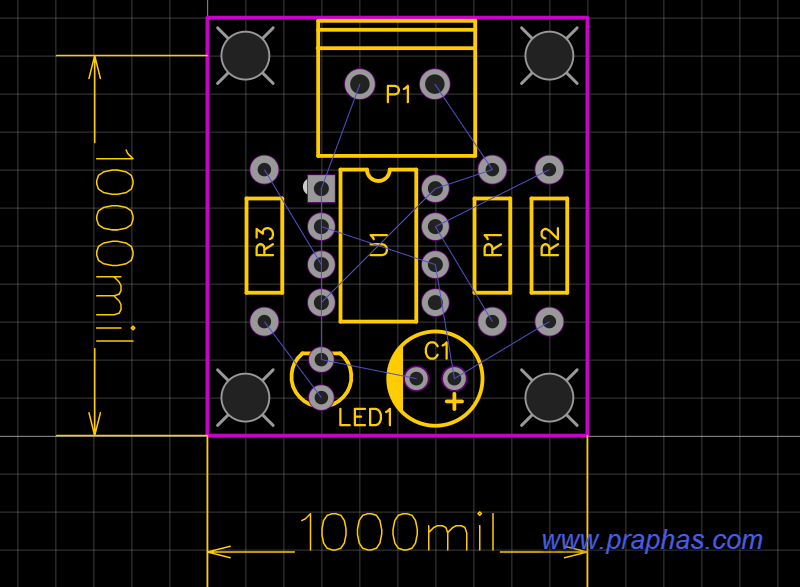

     * ขนาด 1000x1000mil = 1 ตารางนี้ว
     * ขนาด 1100x1100mil = 1.21 ตารางนี้ว
     * ขนาด 1200x1200mil = 1.44 ตารางนี้ว
     * ขนาด 1000x1500mil = 1.5 ตารางนี้ว


ขั้นตอนการหาอุปกรณ์
1. โจทย์การออกแบบในครั้งนี้เป็นวงจรอะสเตเบิลมัลติไวเบรเตอร์ที่ใช้ไอซีไทเมอร์ 555 เป็นตัวควบคุมการทำงานดังรูป
วงจรประกอบด้วยอุปกรณ์ดังนี้
    - ตัวต้านทานขนาด 1/4W
    - ตัวเก็บประจุที่มีค่าเท่ากับ 100uF 16V เมื่อทำการตรวจสอบจากเวปไซต์ขายอะไหล่พบว่าตัวเก็บประจุค่านี้มีขนาดระยะขา 2.5mm ขนาดเส้นผ่าศูนย์กลาง 6.3mm
    - LED มีเส้นผ่าศูนย์กลาง 3mm
    - ไอซี LM555 ตัวถังตีนตะขาบ (DIP-8)
    - ขั้วต่อไฟเลี้ยงที่เป็น Terminal Block เมื่อทำการตรวจสอบจากเวปไซต์ขายอะไหล่พบว่าที่มีขายจะมีขนาดระยะขา 5mm


2. สร้างโปรเจคงานใหม่พร้อมตั้งชื่อโปรเจคไฟล์


3. หาตัวต้านทาน 1/4W ซึ่งจากรูปจะต้องเป็น Axial-0.4

คลิกเลือกตัวต้านทานจาก Commonly Library


4. หาตัวเก็บประจุที่มีขั้วและมีขนาดระยะขา 2.5mm และเส้นผ่าศูนย์กลาง 6.3mm จาก Commonly Library


5. หาตัว LED ขนาด 3 mm จาก Commonly Library

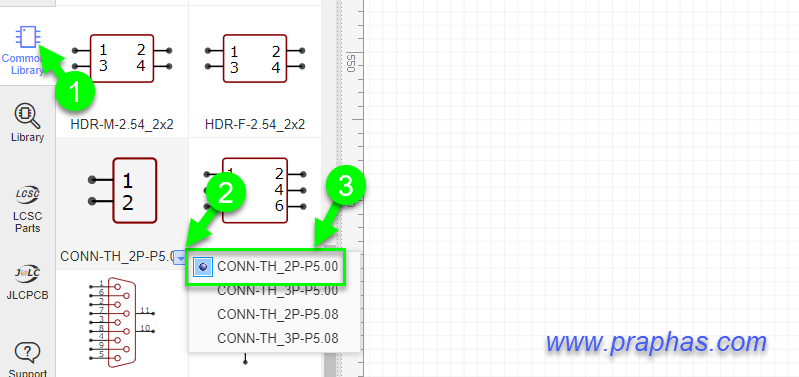

6. หาขั้วต่อสาย (Terminal Block) แบบ 2 ขั้วที่มีระยะขา 5mm จาก Commonly Library


7. คลิกที่ Library พิมพ์ค้นหาไอซีด้วยคำว่า LM555 ให้เลือกรายการที่มีคำว่า DIP-8 ในหัวข้อ Footprint แล้วกดวาง


8. ทำการบันทึกไฟล์แล้วคลิกสร้างไฟล์ PCB เพื่อเช็คขนาดของอุปกรณ์


9. ทำการเช็คขนาดของอุปกรณ์ ควรเคลื่อนย้ายอุปกรณ์ให้จุดต่อขาของอุปกรณ์ (PAD) อยู่ตรงจุดตัดของเส้นกริดเพื่อให้ง่ายต่อการตรวจสอบระยะขาของอุปกรณ์


10. หากต้องการตรวจสอบว่าอุปกรณ์แต่ละตัวมีโมเดล 3D หรือไม่ให้คลิกที่ 3D แล้วสังเกตผล


ขั้นตอนการออกแบบ
11. คลิกกลับมาหน้าต่างวาดวงจร ทำการวาดวงจรให้เสร็จ


12. บันทึกไฟล์แล้วคลิก update pcb


13. ปรับขนาดของ PCB ให้ได้ตามโจทย์กำหนด แล้วเคลื่อนย้ายอุปกรณ์เข้ามาในขอบเขต PCB พร้อมจัดวางตำแหน่งที่เหมาะสม


14. ดำเนินการเดินลายทองแดงให้เสร็จสิ้น เมื่อต้องการดูผลการออกแบบ 3 มิติให้คลิกที่ 3D

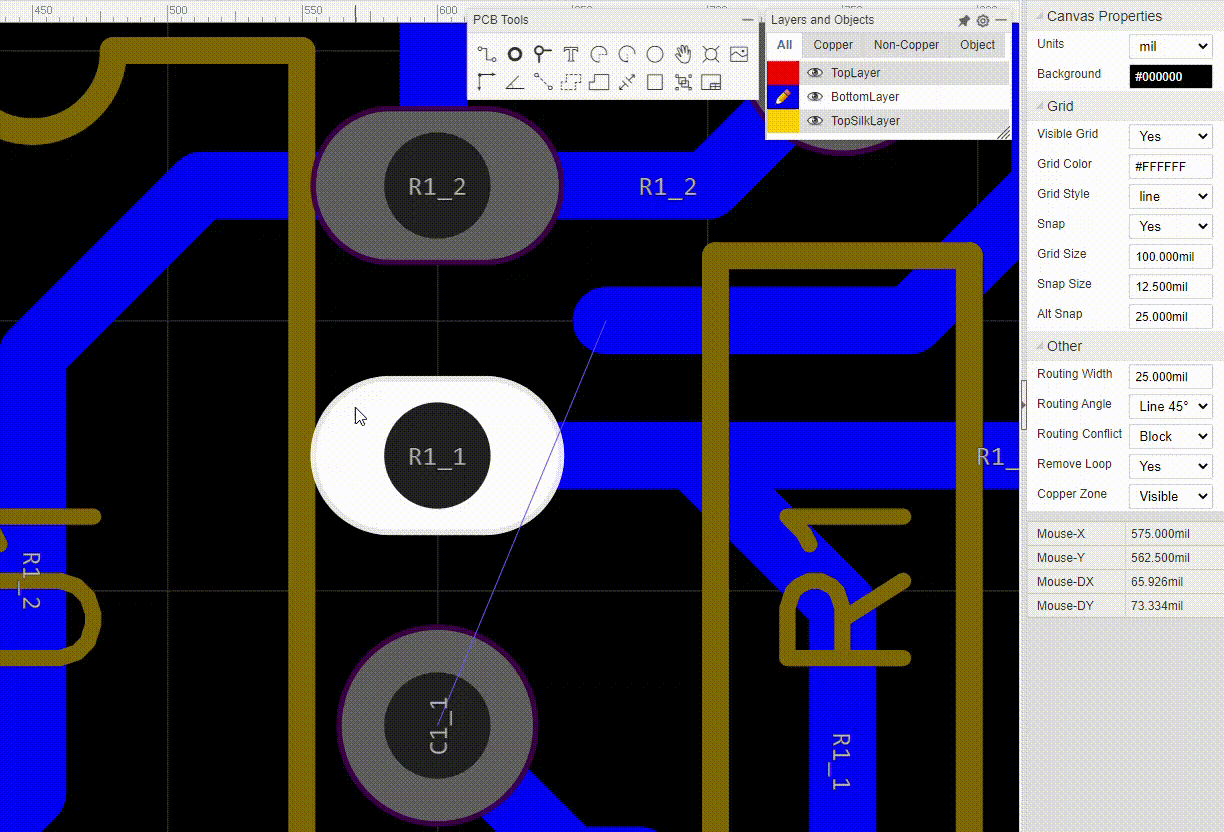

15. กรณีที่จำเป็นต้องเดินสายผ่านจุดขาที่แคบเช่นระหว่างขาไอซีสามารถทำได้ดังนี้
    - ปรับขนาด PAD ให้เป็นวงรีโดยลดด้านที่ลายทองแดงว่าผ่าน และเพิ่มขนาดของ PAD อีกด้านหนึ่งแทน
    - ลดขนาดของลายทองแดงบริเวณจุดผ่านให้เล็กกว่าปกติ






10
ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / การเรียนรู้ครั้งที่ 27 EasyEDA [ออกแบบ PCB-3 (Bridge Rectifier)]
« เมื่อ: มิถุนายน 23, 2022, 10:24:22 AM »
การค้นหาอุปกรณ์ก่อนการออกแบบ
   ก่อนที่จะดำเนินการออกแบบผู้ออกแบบจะต้องสำรวจอุปกรณ์ก่อนการออกแบบมีปัจจัยที่ต้องคำนึงถึง 2 อย่างหลัก ๆ คือ
- อุปกรณ์ในวงจรแต่ละตัวมีจำหน่ายหรือเปล่าเพื่อป้องกันข้อผิดพลาดจากการทำแผ่นวงจรพิมพ์เสร็จแล้วหาอุปกรณ์มาลงวงจรไม่ได้
- อุปรณ์แต่ละตัวที่สำรวจแล้วมีแผนที่จะจัดหามาใช้ในวงจรมีขนาดตัวถัง (Footprint) เป็นอย่างไร
การสำรวจในที่นี้จะดูจากเวปไซต์ขายอุปกรณ์อิเล็กทรอนิกส์ออนไลน์ www.es.co.th

ขั้นตอนที่ 1 ค้นหาอุปกรณ์ว่ามีขายหรือไม่ก่อนลงมือออกแบบ

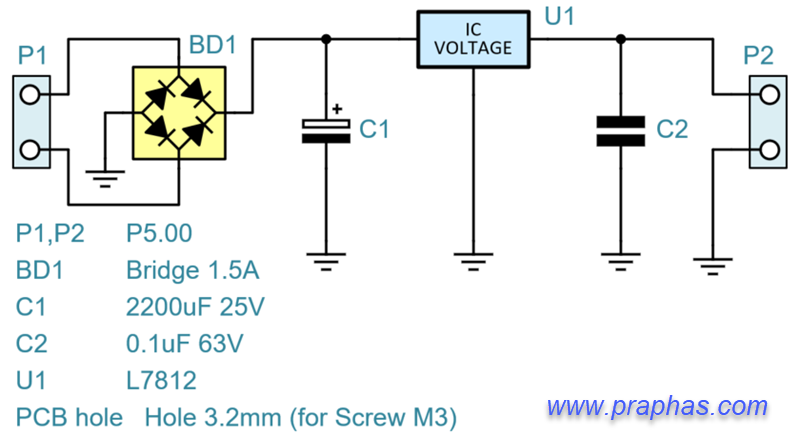

1. ตัวอย่าง ออกแบบวงจรแหล่งจ่าย ดังรูป


2. เข้าเวปไซต์ www.es.co.th ค้นหาคอนเน็คเตอร์จุดต่อไฟเข้า/ออกวงจร ใช้ชื่อว่า Terminal Blocks วิธีการเข้าดังรูป


3. เลือกการกรองเป็น 2 ขาและขนาดระหว่างขา 5.0 mm


4. ดูว่าที่มีจำนวนในสต็อกมากสุด และดูว่าตัวที่ต้องการมีรูปร่างตามต้องการหรือไม่


5. ค้นหาไดโอดบริดจ์ เข้าดังรูป


6. เลือกเป็น 1.5A และเป็นแบบมีขาเสียบลง PCB

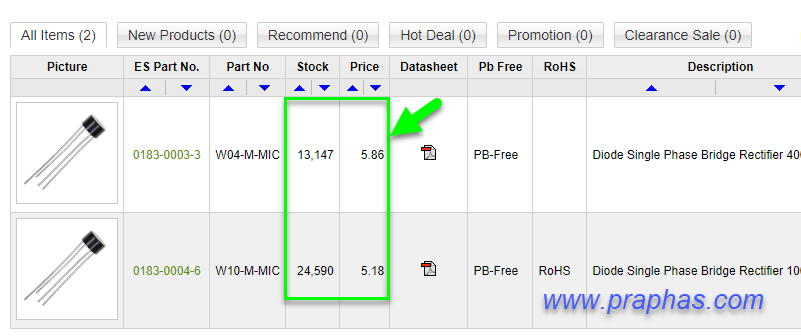

7. ดูจำนวนสต็อกสินค้าว่ามีมากพอที่จะสั่งซื้อหรือไม่


8. ค้นหาตัวเก็บประจุแบบอิเล็กโทรไลต์


9. ระบุค่าต่าง ๆ ตามต้องการดังรูป


10. เลือกดูตัวที่ต้องการ และต้องมีสินค้าในสต็อกมากพอ


11. คลิกเข้าไปดูว่าขนาดของตัวถังเป็นเท่าใด

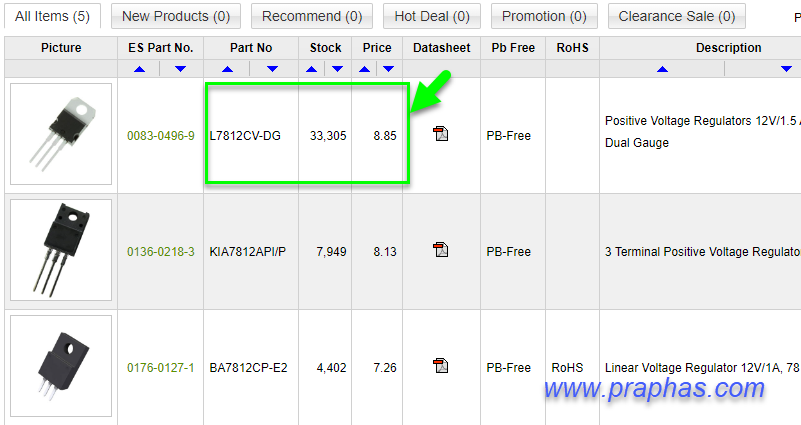

12. อุปกรณ์ที่มีเบอร์สามารพิมพ์ค้นหาได้ เช่นไอซี 7812 ดังรูป


13. เลือกดูเบอร์ตามต้องการ


14. ค้นหาตัวเก็บประจุแบบ Film


15. ใส่ค่าที่ต้องการค้นหา เช่น 0.1uF 63V แบบเสียบลง PCB ดังรูป


16. ดูรูปและจำนวนในสต็อก


ขั้นตอนที่ 2 ออกแบบลายวงจรพิมพ์ด้วย EasyEDA
ผู้ออกแบบจะใช้วิธีการเข้าถึง EasyEDA ทางใดก็ได้ตามถนัดไม่ว่าจะเข้าด้วยบราวเซอร์หรือเปิดจากโปรแกรมที่ติดตั้งในเครื่องผลการออกแบบมีค่าเดียวกัน

17. คลิก New Project


18. ตั้งชื่อโปรเจคไฟล์ตามต้องการ


19. ค้นหาอุปกรณ์โดคลิกที่ Library (ปุ่มด้านซ้าย) เลือกหาจาก LCSC Electronics ซึ่งเป็นเวปไซต์ขายอุปกรณ์ที่ผูกกับตัวโปรแกรมแต่เป็นเวปไซต์ที่อยู่ต่างประเทศอาจไม่สะดวกในการสั่งซื้อสำหรับผู้ออกแบบหลายท่าน ขั้นตอนนี้ค้นหาขั้วต่อไฟเข้า/ออก คลิกค้นหาดังรูป

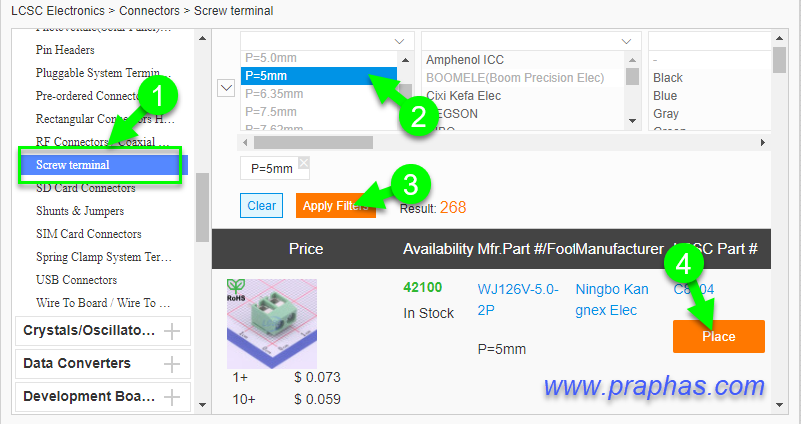

20. เลือก Screw terminal และขนาดขา 5mm เมื่อพบอุปกรณ์ในรายการที่ต้องการให้คลิกวางได้เลย


21. จะปรากฏหน้าต่างดังรูป

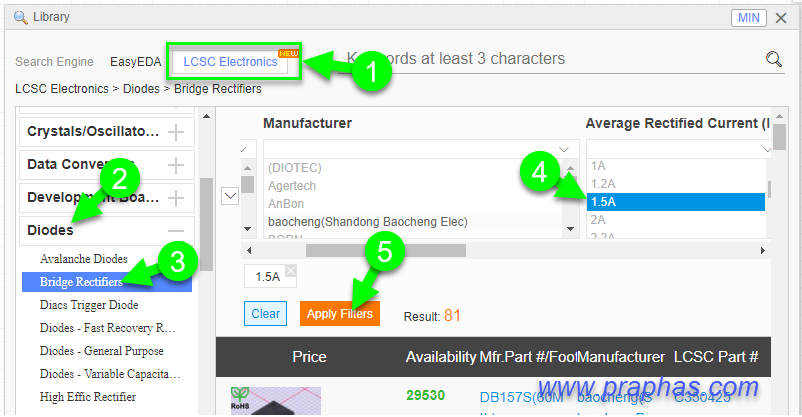

22. ค้นหาไดโอดบริดจ์ 1.5A ดังรูป

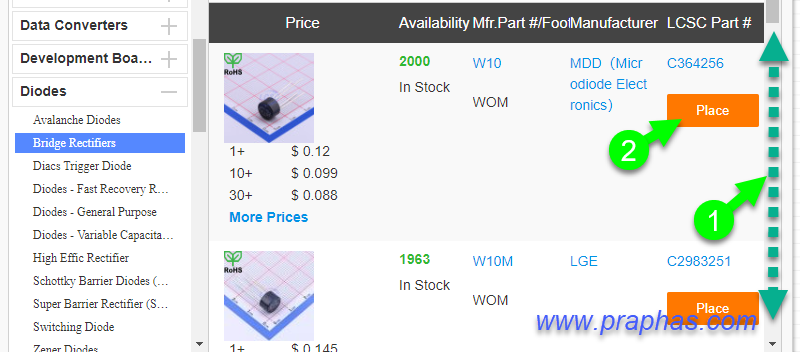

23. เลื่อนหารูปร่างตัวถังที่ต้องการ ที่เป็นรูปร่างเดียวกันที่หาจากเวป www.es.co.th (เพราะเราจะสั่งมาประกอบจากเวปนี้)


24. ค้นหาตัวเก็บประจุอิเล็กโทรไลต์ขนาด 2200uF 25V ระยะขา 5mm ดังรูป


25. เมื่อกดวางจะปรากฏหน้าต่าง

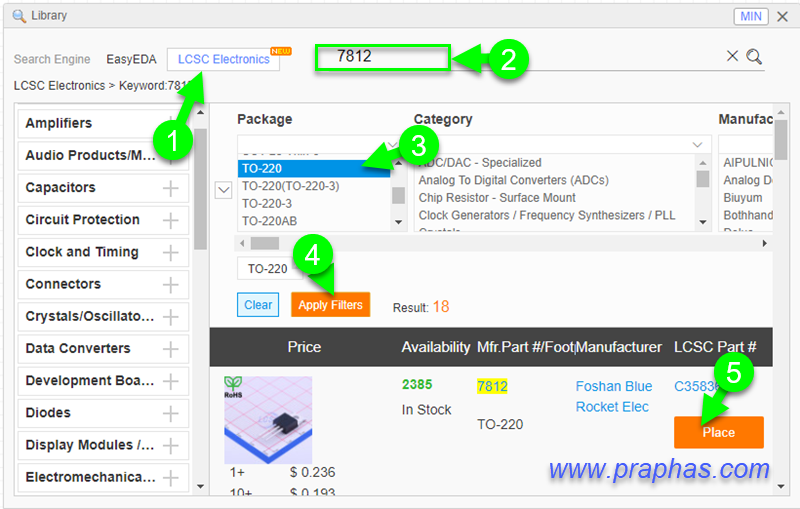

26. ค้นหาไอซี 7812 โดยการพิมพ์ค้นหา เลือกตัวถัง TO-220 เมื่อเจออุปกรณ์ที่มีรูปร่างเดียวกับที่จะจัดหามากลงปริ้นให้กดวาง


27. จะปรากฏหน้าต่าง


28. ค้นหาตัวเก็บประจุ 100nF ดังรูป


29. เลื่อนหาอุปกรณ์ที่มีรูปร่างเดียวกับตัวที่ต้องการ


30. จะปรากฏหน้าต่างหลังจากการกดวาง

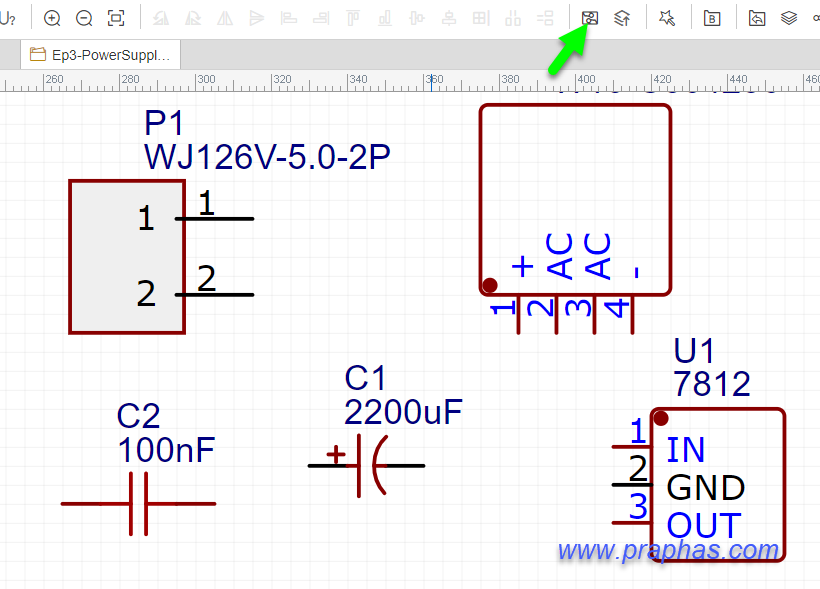

31. ให้คลิกสร้าง PCB เพื่อตรวจสอบตัวถังอุปกรณ์ที่เลือกไว้


32. วัดระยะของตัวถังว่าตรงตามต้องการหรือไม่


33. หากต้องการแสดงผล 3D เพื่อดูว่าอุปกรณ์แต่ละตัวมีโมเดลแสดงหรือไม่ให้คลิกที่ปุ่ม 3D


34. ในที่นี้จะเห็นว่าตัวเก็บประจุ 2200uF ไม่มีโมเดลแสดงผล


35. ทดลองกลับไปหาตัวเก็บประจุค่าเดียวกันในรายการอื่นแทน


36. ข้อสังเกตว่าอุปกรณ์ใดที่มีโมเดล 3D จะมีเส้นสีฟ้าปรากฏบนตัวถังดังรูป


37. คลิกบันทึกไฟล์ แล้วอัพเดต PCB ดูผล 3D อีกครั้ง


38. จัดวางอุปกรร์แต่ละตัวและวางกราวด์ตามตำแหน่งที่สะดวกในการลากสายเชื่อมต่อดังรูป

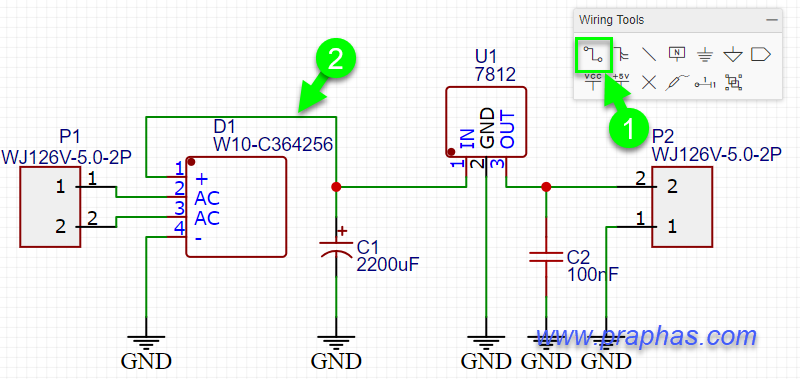

39. เชื่อต่อสายวงจรดังรูป


40. บันทึกไฟล์แลัวอัพเดต PCB


41. คลิก Apply Changes เพื่อยืนยันการเปลี่ยนแปลง


42. ตั้งค่าก่อนการออกแบบ

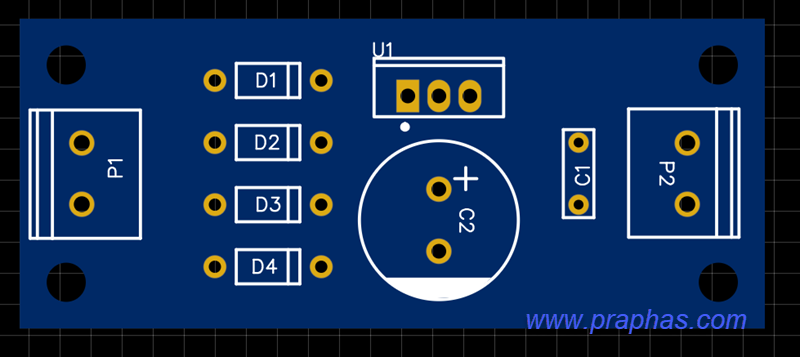

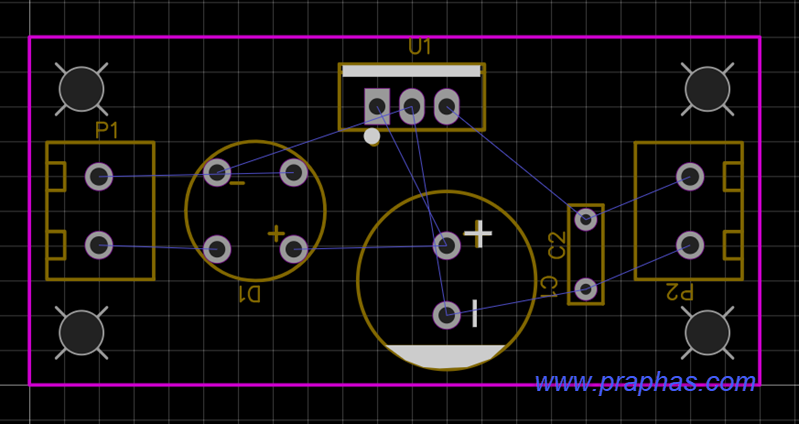

43. จัดวางอุปกรณ์ในตำแหน่งที่เหมาะสม (ควรให้ขาอุปกรณ์แต่ละตัวอยู่ตรงจุดตัดของกริด)


44. วางจุดยึดวงจรพร้อมกำหนดค่ารูให้มีขนาด 3.2mm เพื่อที่จะใช้กับสกรู M3 ได้ (ก่อนดำเนินการให้แก้เป็นหน่วย mm ก่อน)


45. ตั้งกฏหารออกแบบ


46. วงจรเป็นวงจรจ่ายกำลังให้ใช้ลายขนาด 25mil ระยะชิด 15mil (ก่อนดำเนินการให้แก้เป็นหน่วย mil ก่อน)


47. สั่งออกแบบอัตโนมัติ


48. กรณีต้องการออกแบบ PCB หน้าเดียวโดยให้มีลายทองแดงเฉพาะด้านล่างให้กำหนดดังรูป


49. ผลที่ได้


50. หากผลการออกแบบอัตโนมัติไม่ถูกใจสามารถคลิกที่ลายแล้วลบออกแล้วเดินใหม่ด้วยตนเองได้


51. ทำการถมลายโดยใช้เครื่องมือดังรูป


52. ผลของการถม (เว้นที่ไว้บ้างสำหรับวางข้อความ)


53. ใส่ข้อความลงบนลายวงจรหน้าลายทองแดง


54. ผลที่ได้

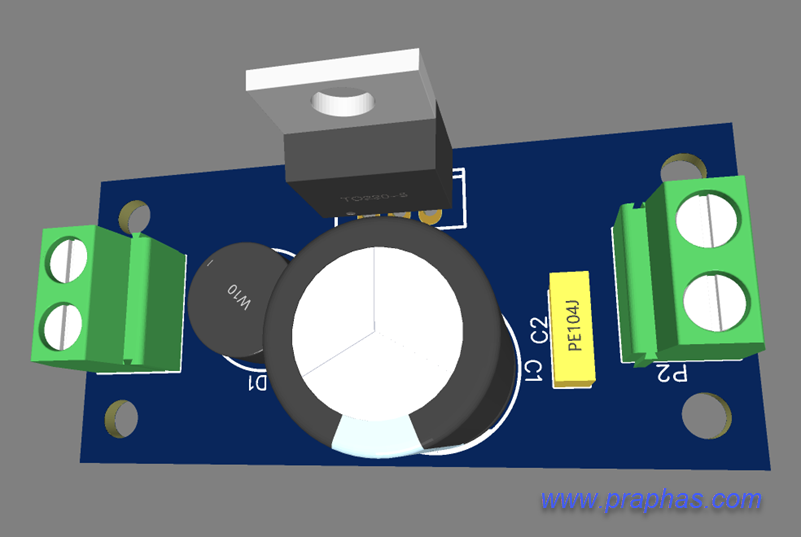

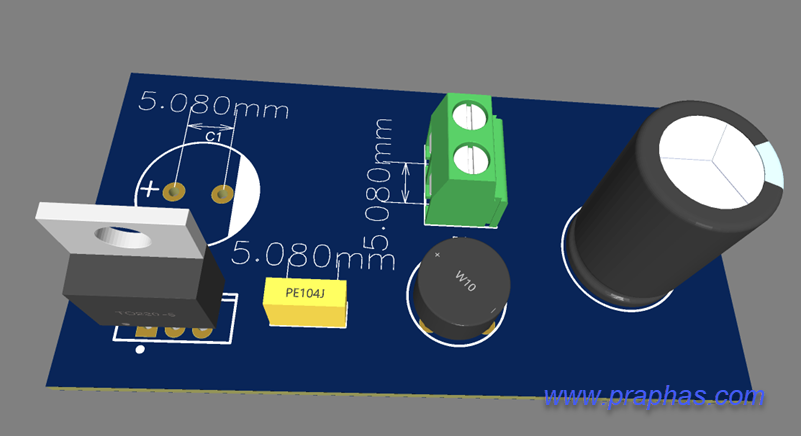

55. ทดลองดูภาพแบบ 3D ว่าตรงตามความต้องการหรือไม่


56. กรณีที่ต้องการทำแผ่นวงจรพิมพ์ด้วยตนเองซึ่งอาจเป็นเทคนิค Toner Transfer จำเป็นต้องพิมพ์ออกเครื่องพิมพ์เลเซอร์ สามารถสั่งให้ส่งออกเป็นไฟล์ pdf เพื่อใช้พิมพ์ได้มีขั้นตอนดังรุป


57. กำหนดเลเยอร์เฉพาะที่เป็นลายทองแดงเท่านั้นดังรูป


58. ผลที่ได้

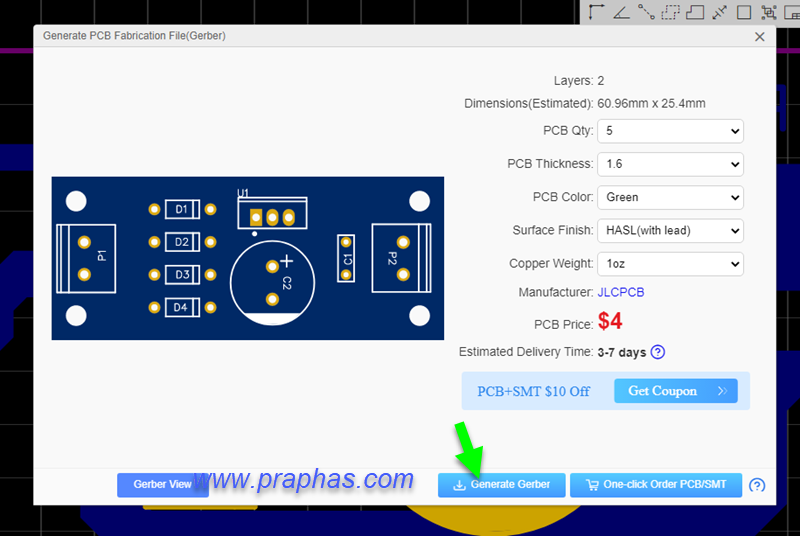

59. สำหรับกรณีที่ต้องการส่งไฟล์ให้โรงงานผลิต PCB จำเป็นต้องเป็นไฟล์ Gerber สามารถดำเนินการได้ดังรูป


60. คลิกสร้างไฟล์

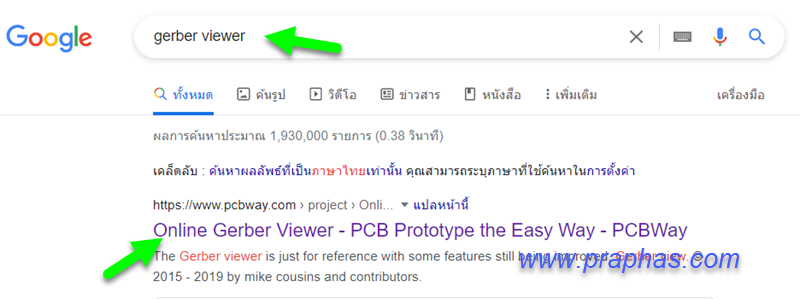

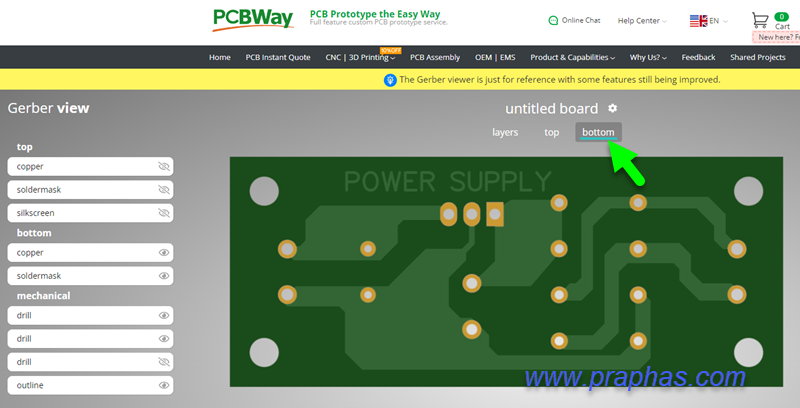

61. นำไฟล์ที่ได้ไปทดสอบดูผลจากเวปไซต์แสดงผลไฟล์ Gerber สามารถค้นหาเวปไซต์โดยใช้คำค้นหาว่า Gerber viewer และเมื่อส่งไฟล์จะแสดงผลด้านบนดังรูป


62. เมื่อคลิกดูด้านล่างจะได้ดังรูป

11
ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / Re: การเรียนรู้ครั้งที่ 26 EasyEDA [ออกแบบ PCB-2 (Footprint)]
« เมื่อ: มิถุนายน 20, 2022, 04:12:27 PM »
....

12
ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / การเรียนรู้ครั้งที่ 26 EasyEDA [ออกแบบ PCB-2 (Footprint)]
« เมื่อ: มิถุนายน 20, 2022, 02:43:13 PM »
    การออกแบบวงจรพิมพ์ (PCB) ผู้ออกแบบจะต้องรู้ขนาดของตัวอุปกรณ์ในแต่ละตัวก่อนการดำเนินการออกแบบเนื่องจากผังวงจรที่ใช้ในการออกแบบมีอุปกรณ์หลายชนิดที่จเป็นต้องรู้ขนาดก่อนซึ่งส่วนมากจะเป็นอุปกรณ์ที่มีค่าแต่ไม่มีเบอร์เช่นตัวต้านทาน ตัวเก็บประจุซึ่งอุปกรณ์เหล่านี้จะมีเฉพาะค่าเพียงอย่างเดียวผู้ใช้งานจะต้องรู้ว่าเมื่อใช้งานจริงจะต้องใช้งานที่มีขนาดตัวถังเท่าใด (อุปกรณ์ที่มีเบอร์เวลาค้นหาจะได้ขนาดตัวถังมาด้วย) บทความนี้จะยกตัวอย่างอุปกรณ์ที่โปรแกรม EasyEDA มีมาให้แล้วตัวอย่างเช่น
1. ตัวต้านทาน ในความเป็นจริงมีขนาดหลากหลายทั้งนี้ขึ้นอยู่กับจำนวนวัตต์ของตัวนั้น ๆ  จากรูปเป็นตัวต้านทานที่มีขา


2. ขนาดของตัวต้านทานเมื่อดัดขาพร้อมประกอบลงบนแผ่นวงจรพิมพ์จะมีชื่อตัวถังที่มีตัวเลขระบุในหน่วย inch เช่น Axial-0.4 หมายถึงระยะขาห่างกัน 0.4inch หรือ 400 mil


3. ในโปรแกรม EasyEDA จะมีให้เลือกใช้ดังรูป


4. เมื่อวางแล้วทดสอบวัดระยะในหน่วย mil จะได้ดังรูป


5. ตัวเก็บประจุชนิดอิเล็กโทรไลต์ (แบบมีขั้ว)


6. ขนาดของระยะระหว่างขา (F) จะมีหน่วยเป็น mm


7. เมื่อไปค้นหาในเวปไซต์จำหน่ายอุปกรณ์จะมีระบุขนาดให้ไว้แต่ขนาดที่ระบุจะมีหน่วยเป็น mm สามารถเอาค่าดังกล่าวมาใช้ออกแบบได้

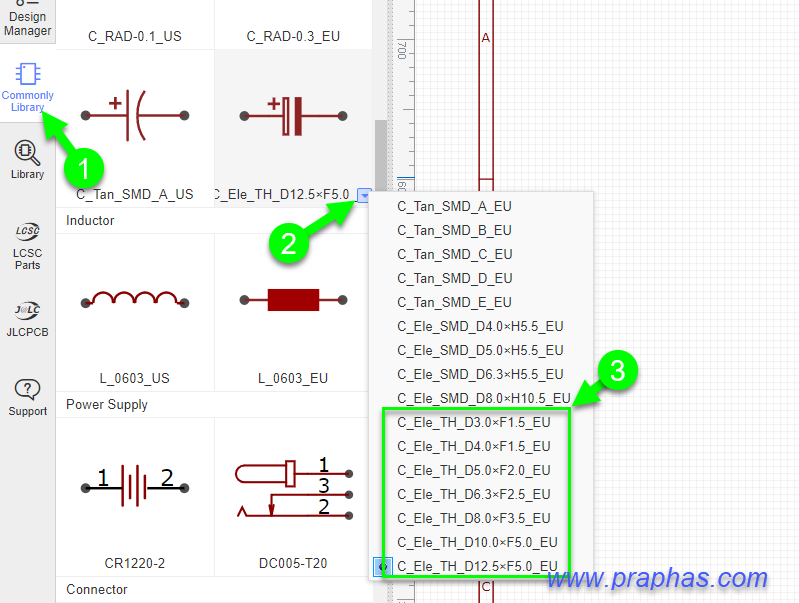

8. ในโปรแกรม EasyEDA จะมีอุปกรณ์ที่เป็นตัวเก็บประจุแบบมีขั้วให้เลือกใช้ โดยชื่อจะมีค่าระบุของขนาดตัวเส้นผ่าศูนย์กลางใช้อักษร D และขนาดระยะห่างระหว่างขาใช้อักษร F


9. เมื่อเอาไปใช้งานจริงระยะขาจะตรงกับค่าการวัดที่เป็น mil ดังรูป


10. ตัวต้านทานที่เป็น SMD

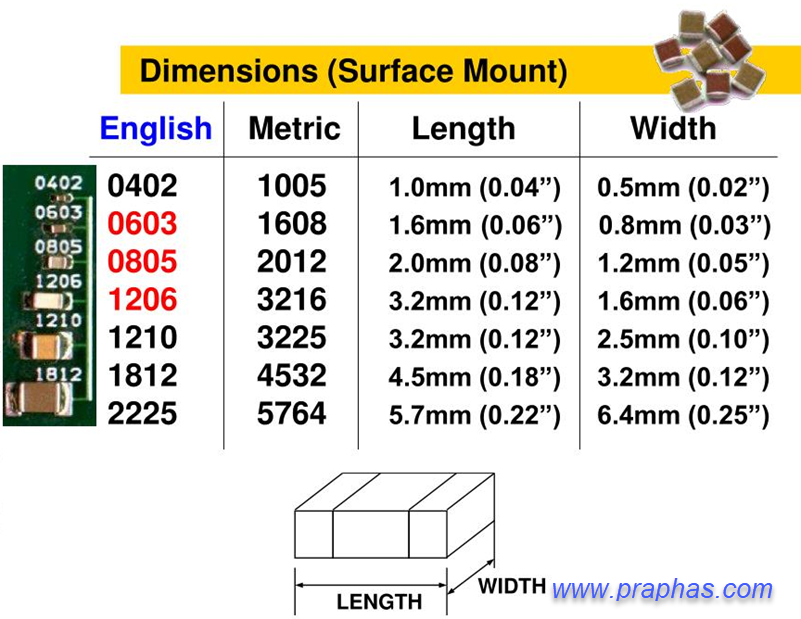

11. เบอร์ของตัวถังจะเป็นตัวบ่งบอกถึงขนาดโดยจะใช้หน่วยการวัดเป็น inch ดังรูป


12. ในโปรแกรม EasyEDA จะมีอุปกรณ์ตัวต้านทานที่เป็น SMD ดังรูป


13. ตัวเก็บประจุแบบ SMD


14. ขนาดของตัวเก็บประจุจะมีลักษณะเช่นเดียวกับตัวต้านทาน SMD กล่าวคือเบอร์ตัวถังจะสอดคล้องกับขนาดตัวดังรูป


15. ในโปรแกรม EasyEDA จะมีอุปกรณ์ตัวเก็บประจุที่เป็น SMD ดังรูป


16. ตัวถังที่อยู่ในกลุ่มของทรานซิสเตอร์จะมีชื่อเรียกต่าง ๆ ดังรูป

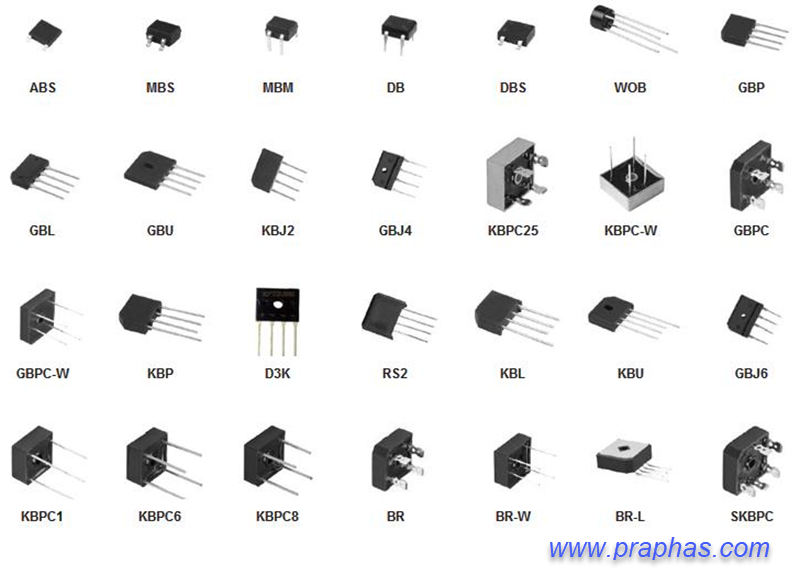

17. ตัวถังที่อยู่ในกลุ่มของไดโอดบริดจ์จะมีชื่อเรียกต่าง ๆ ดังรูป

13
ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / Re: งานครั้งที่ 8[V3] EasyEDA [ออกแบบ PCB-1 (เริ่มต้นใช้งาน)]
« เมื่อ: มิถุนายน 17, 2022, 08:27:52 PM »
.....

14
ออกแบบวงจรอิเล็กทรอนิกส์ด้วยคอมฯ / การเรียนรู้ครั้งที่ 25 EasyEDA [ออกแบบ PCB-1 (เริ่มต้นใช้งาน)]
« เมื่อ: มิถุนายน 17, 2022, 02:18:33 PM »
การใช้งานโปรแกรมออกแบบลายวงจรพิมพ์ด้วย EasyEDA [ออกแบบลายวงจรพิมพ์ครั้งที่ 1 (FullWaveReg.)]
EasyEDA เป็นเครื่องมือสำหรับงานด้าน Electronic Design Automation (EDA) ที่ใช้ออกแบบวงจรพิมพ์ PCB  (สามารถจำลองวงจรได้ด้วย แต่งานที่โดดเด่นกว่าคือออกแบบลายวงจรพิมพ์) EasyEDA ทำงานแบบออนไลน์ นั่นก็หมายความว่าขณะที่ออกแบบนั้นจำเป็นต้องเชื่อมต่อกับอินเตอร์เน็ต ผู้ใช้งานสามารถใช้งานโปรแกรมผ่านทางโปรแกรมเปิดดูเวปเช่น google chrome, Microsoft Edge หรือโปรแกรมอื่น ๆ ที่ใช้เปิดเวป และยังสามารถดาวน์โหลดตัวโปรแกรมใช้งานมาติดตั้งบนเครื่องเพื่อทำงานได้เช่นกัน
  การใช้งาน โปรแกรม EasyEDA ดำเนินการดังนี้
1. เข้าเวปไซต์ https://easyeda.com จะปรากฏดังรูป


2. สำหรับผู้ที่ยังไม่ได้สมัครใช้งาน ให้ดำเนินการสมัครโดยคลิกที่ Register


3. เริ่มเข้าใช้งานโดยคลิกที่ EasyEDA Designer


4. คลิกที่ Std Edition (สำหรับการใช้งานฟรี)


5. หน้าตาโปรแกรมที่ใช้งานผ่านโปรแกรมเปิดเวปไซต์

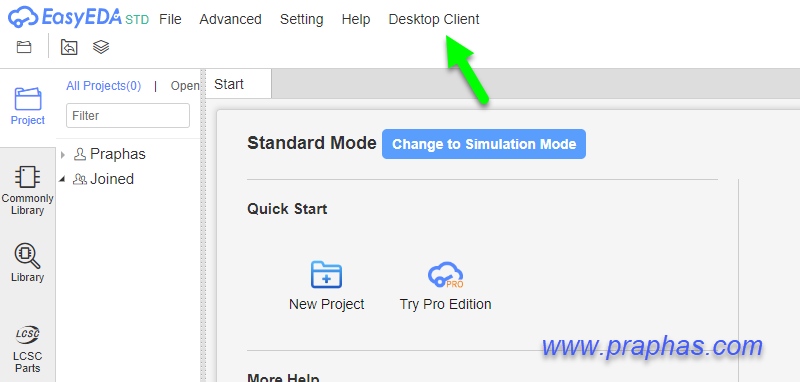

6. กรณีที่ผู้ใช้งานต้องการโปรแกรมทำงานที่ไม่ใช่โปรแกรมเปิดดูเวป สามารถดาวน์โหลดมาติดตั้งได้โดยคลิกที่ Desktop Client


7. เปิดโปรแกรมมาจะมีหน้าตาเดียวกันกับตอนเปิดจากโปรแกรมเปิดเวป
   -เริ่มการใช้งานโดยการสร้างโปรเจคงานใหม่ คลิกที่ New Project หรือคลิกที่เมนู File แล้วเลือก New Project


8. ตั้งชื่อโปรเจคงานในช่อง Title:


9. ตัวโปรแกรมจะสร้างไฟล์เอกสารสำหรับวาดวงจรดังรูป


10. อุปกรณ์สำหรับวาดวงจรโปรแกรมจัดให้มีอุปกรณ์พื้นฐานที่มักใช้บ่อยสามารถคลิกได้ที่เมนูด้านข้างชื่อ Commonly Library


11. แต่ละตัวโปรแกรมมีให้เลือกใช้หลากหลายตัวถัง ซึ่งสามารถคลิกเลือกใช้งานให้ตรงกับความต้องการได้


12. กรณีที่หาใน Commonly Library แล้วไม่มีสามารถคลิกที่ปุ่ม Library เพื่อค้นหาเพิ่มเติมได้

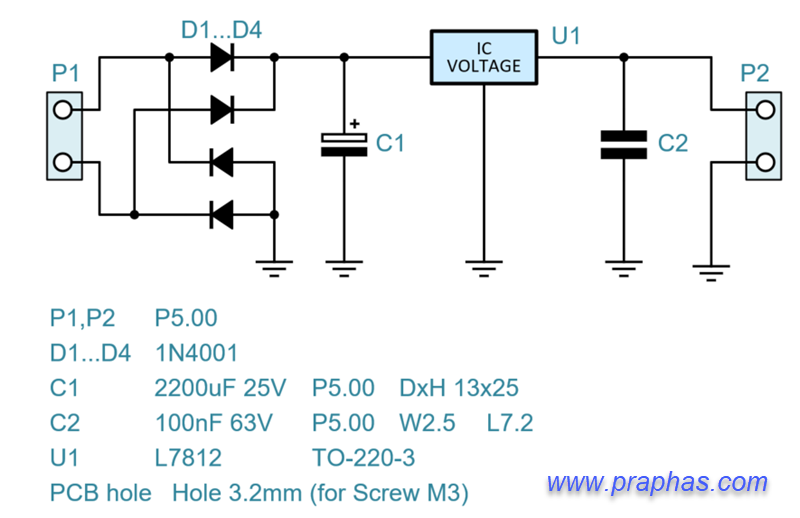

13. ตัวอย่างงานครั้งนี้เป็นวงจรเรียงกระแสแบบรรักษาระดับแรงดันด้วยไอซี ขนาดตัวถังระยะห่างของตำแหน่งขาอุปกรณ์ (Foot Print) แต่ละตัวผู้ใช้งานจะต้องรู้ว่าจะใช้ตัวถังขนาดเท่าใดซึ่งสามารถค้นหาข้อมูลจากเวปไซต์จำหน่ายอุปกรณ์หรือดูจากดาต้าชีพ


14. เทอร์มินอลสำหรับต่อสายเข้าและออกวงจรเลือกใช้แบบ 2 ขา มีระยะห่างระหว่างจุดต่อ 5.00 mm
https://www.es.co.th/detail.asp?Prod=000500667


15. ไดโอดเลือกใช้ 1N4007 เนื่องจากมีขนาดเดียวกับ 1N4001 ของวงจร
https://www.es.co.th/detail.asp?Prod=002901662


16. ตัวเก็บประจุ 2200uF
https://www.es.co.th/detail.asp?Prod=082500181
    (1) คลิก Library
    (2) ทำการค้นหาโดยใช้ข้อความค้นหาดังรูป
    (3) คลิกที่ JLCPCB Assemmbled เนื่องจากค้นพบมากกว่า 999 รายการ
    (4) ดูรายละเอียดระยะของตัวถังให้ตรงตามวงจรกำหนดคือ ระยะขา Pitch=5.00mm ขนาดเส้นผ่าศูนย์กลาง Diameter=13mm
    (5) ให้ดูว่าอุปกรณ์ตัวนี้มีพร้อมทั้งสัญลักษณ์ (Symbol) และตัวถัง (Foot Print)
    (6) คลิก place เพื่อวางอุปกรณ์


17. ตัวเก็บประจุ 100nF
https://www.es.co.th/detail.asp?Prod=019800338
    (1) คลิก Library
    (2) ทำการค้นหาโดยใช้ข้อความค้นหาดังรูป
    (3) คลิกที่ JLCPCB Assemmbled เนื่องจากค้นพบมากกว่า 999 รายการ
    (4) ดูรายละเอียดระยะของตัวถังให้ตรงตามวงจรกำหนดคือ ระยะขา Pitch=5.00mm ตัวถังกว้าง Width=2.5mm ยาว Length=7.2mm
    (5) ให้ดูว่าอุปกรณ์ตัวนี้มีพร้อมทั้งสัญลักษณ์ (Symbol) และตัวถัง (Foot Print)
    (6) คลิก place เพื่อวางอุปกรณ์


18. ไอซี L7812
https://www.es.co.th/detail.asp?Prod=008304969
    (1) คลิก Library
    (2) ทำการค้นหาโดยใช้ข้อความค้นหาดังรูป
    (3) คลิกที่ JLCPCB Assemmbled เนื่องจากค้นพบมากกว่า 999 รายการ
    (4) หารายการที่มีคำว่า L7812 หากไม่เจอให้ดูเบอร์ใกล้เคียงที่มีรายละเอียดของตัวถังตามต้องการคือ TO-220-3
    (5) ให้ดูว่าอุปกรณ์ตัวนี้มีพร้อมทั้งสัญลักษณ์ (Symbol) และตัวถัง (Foot Print)
    (6) คลิก place เพื่อวางอุปกรณ์


19. เมื่อวางครบจะเป็นดังรูป


20. คลิกที่ปุ่ม Convert Schematic to PCB ดังรูป เพื่อตรวจสอบความถูกต้องของตัวถัง


21. คลิก Apply


22. ตรวจสอบความถูกต้องของระยะห่างของขาอุปกรณ์แต่ละตัวและขนาดของตัวถัง หากต้องการดูว่าอุปกรณ์แต่ละตัวมีโมเดล 3 มิติหรือไม่ให้คลิกที่ 3D


23. ผลที่ได้ (กรณีอุปกรณ์ตัวใดไม่มีโมเดล 3 มิติสามารถเลือกอุปกรณ์ตัวใหม่ หรือค้นหาโมเดล 3 มิติตัวอื่นมาวางทับได้)

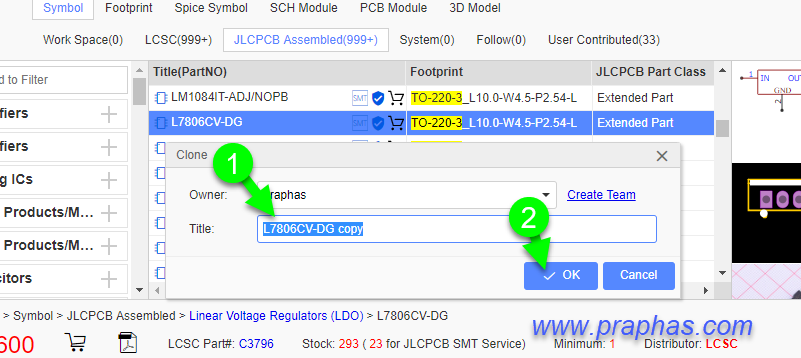

24. กรณีที่ต้องการเอาอุปกรณ์แต่ละตัวมาเก็บไว้เพื่อให้ง่ายต่อการใช้งานครั้งถัดไปโดยไม่ต้องไปค้นหาอีกสามาถทำได้โดยการ Clone ดังรูป


25. ตั้งชื่ออุปกรณ์ที่ Clone มา เพื่อให้แสดงในรายการของตนเอง (My Libraries)


26. เมื่อดูในไลบรารี่ของผู้ใช้งานจะเห็นรายการอุปกรณ์ที่ทำการ Clone เก็บเข้ามา
    (1) คลิกที่ี Work Space
    (2) คลิกที่ My Libraries->All จะเห็นรายการอุปกรณ์ (3)

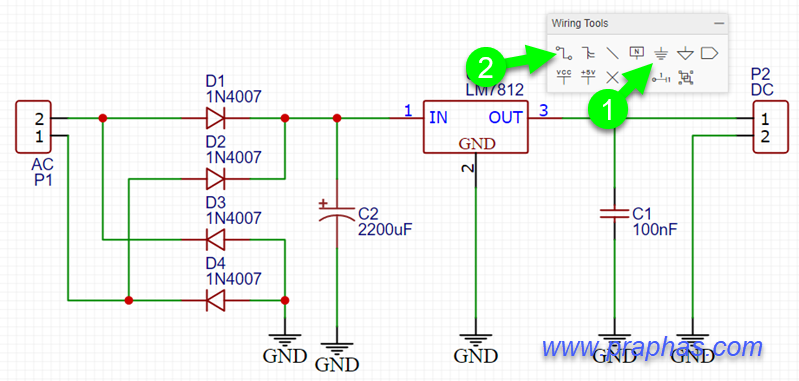

27. ดำเนินการต่อวงจร
    - ย้ายไปยังตำแหน่งที่เหมาะสม
    - เพิ่มอุปกรณ์ให้ครบ สามารถใช้การคัดลอกและวางอุปกรณ์ที่เหมือนกันที่เคยวางมาก่อนหน้านี้แล้ว
    - วางกราวด์ เลือกจากปุ่มกราวด์ (1)
    - ลากสายเชื่อมต่อวงจร เริ่มจากคลิกที่เครื่องมือเชื่อมต่อสายแล้วคลิกที่ขาอุปกรณ์เพื่อเชื่อมต่ออุปกรณ์เข้าด้วยกัน (2)

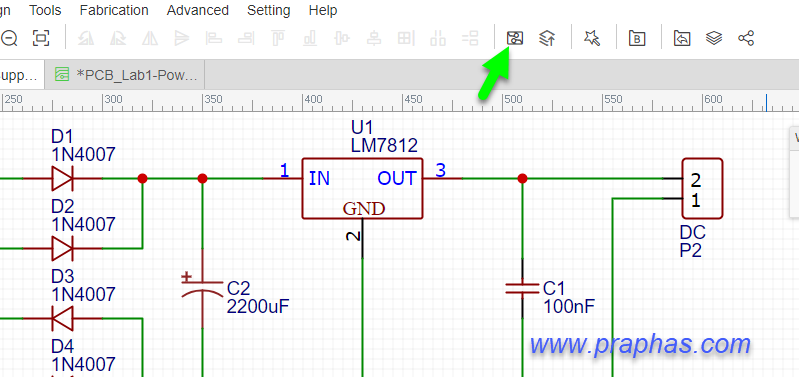

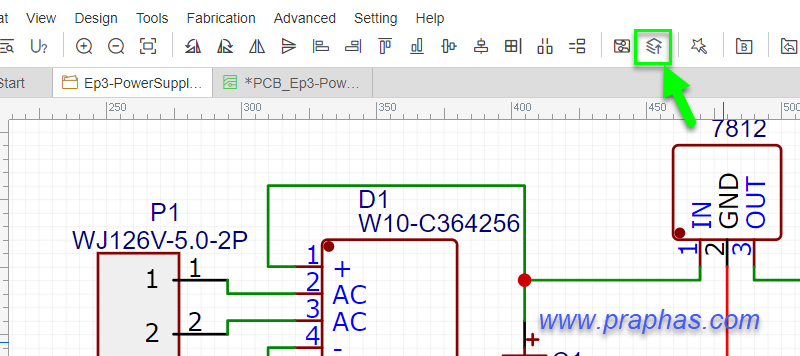

28. เมื่อต่อวงจรเสร็จ ให้ทำการบันทึกไฟล์ (SAVE) แล้วทำการคลิกที่ปุ่ม Convert Schematic to PCB


29. จะได้ไฟล์ที่มีอุปกรณ์ที่แสดงเป็นรูปตัวถัง (Foot Print) พร้อมสาย Net ที่แสดงว่าขาแต่ละอุปกรณ์มีการเชื่อมต่อตัวไหนบ้าง

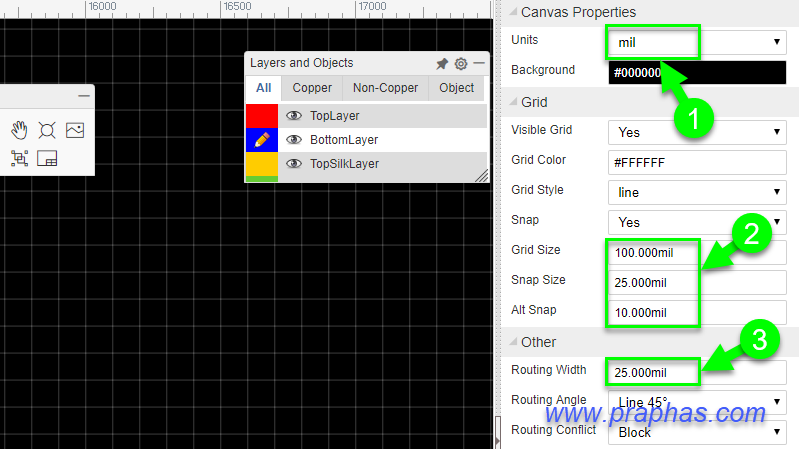

30. ตั้งค่าหน่วยการแสดงผลและค่ากริดดังรูป


31. ดำเนินการดังนี้
    - ทำการเคลื่อนย้ายอุปกรณ์ไปยังตำแหน่งที่เหมาะสม (ที่คิดว่าการเดินลายทองแดงไม่ยาก)
    - วางรูยึด PCB


32. แก้ไขขนาดของรูยึด PCB
    (1) แก้หน่วยวัดเป็น mm เนื่องจากรูยึด PCB จะมีขนาดรู 3.2 mm เพื่อใช้กับสกรู M3
    (2) คลิกที่รูยึด PCB ที่ได้วางไว้
    (3) แก้ไขรูยึด Hole(D) =3.2mm ดังรูป


33. ตั้งกฎการออกแบบ

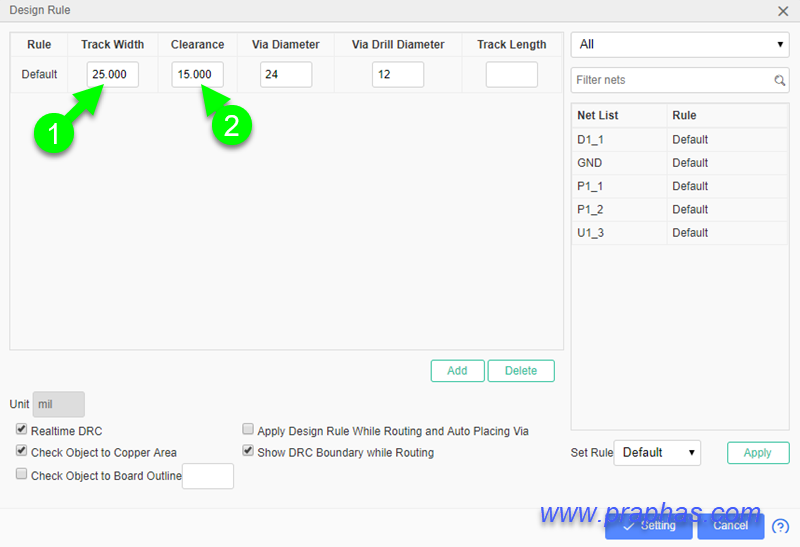

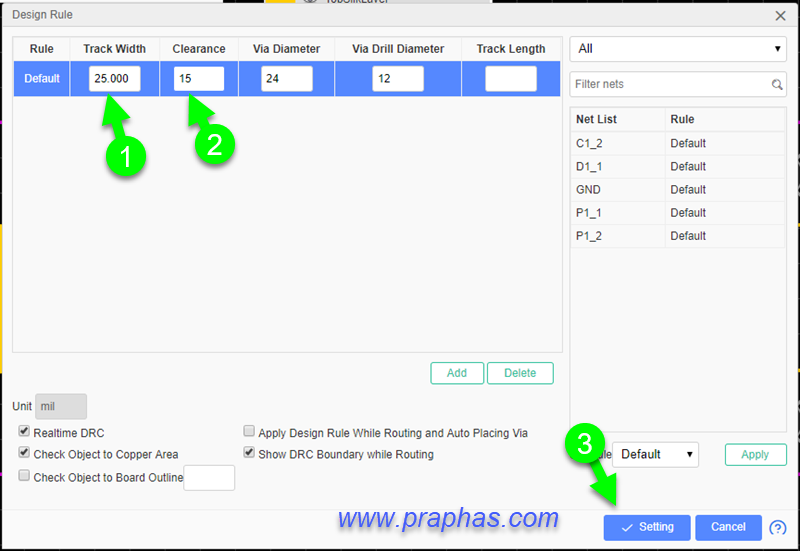

34. ตั้งขนาดเส้นลายทองแดง 25mil และระยะชิดที่ 15mil (ต้องตั้งหน่วยวัดเป็น mil ก่อนดำเนินการ)

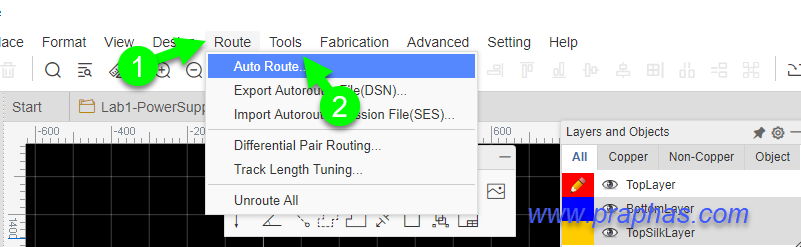

35. สั่งงานให้ออกแบบเดินลายอัตโนมัติ Auto Route...


36. แก้ไขให้ออกแบบลายเดินลายเฉพาะลายปริ้นด้านล่างเท่านั้น (กรณีที่ต้องการเฉพาะด้านล่าง)


37. ผลที่ได้

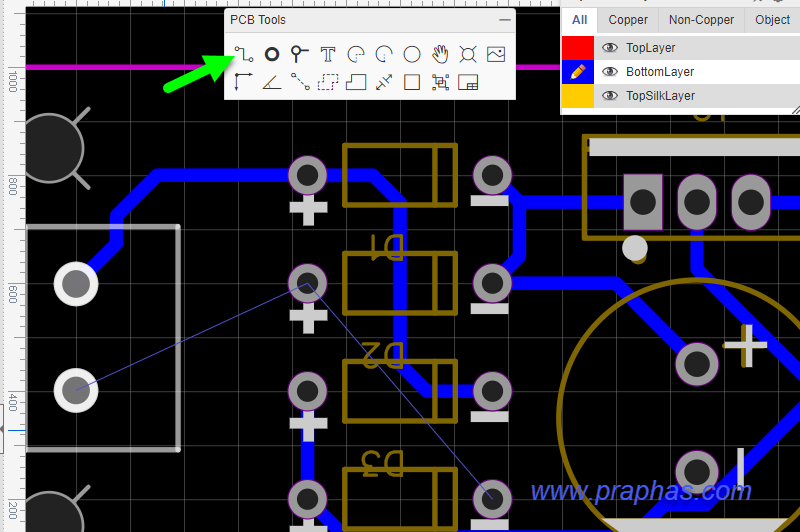

38. สามารถแก้ไขลายหากเดินลายอัตโนมัติไม่สวยงาม โดยลบเส้นลายเดิมออกแล้วเดินเส้นใหม่แทน ใช้เครื่องมือเดินเส้นลายทองแดงดังรูป


39. สามารถปิดการมองเห็นเลเยอร์แสดงตัวถังด้านบนเพื่อให้ง่ายต่อการดำเนินการ พร้อมตั้งค่ากริดและขนาดลายทองแดงให้เหมาะสมกับการเดินลายด้วยมือ


40. ผลของการปรับแต่ง

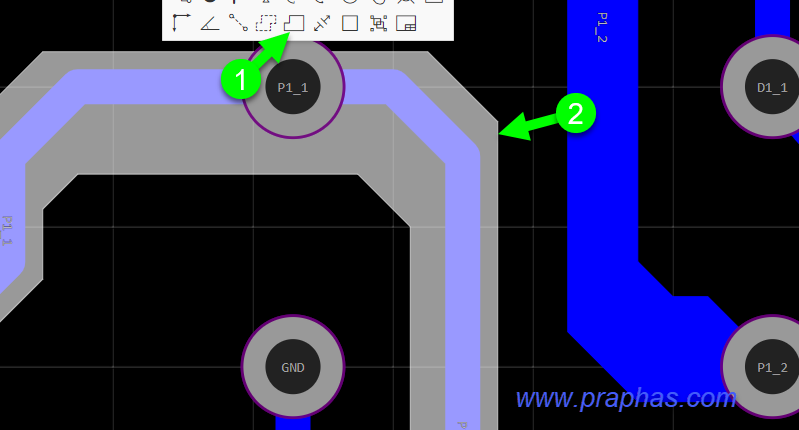

41. ถมลายให้มีขนาดลายทองแดงใหญ่ขึ้นในส่วนที่มีการแสไหลปริมาณมาก โดยใช้เครื่องมือเดินพื้นทึบ Solid Region แล้วเดินรอบเส้นที่ต้องการถมให้ใหญ่ขึ้น

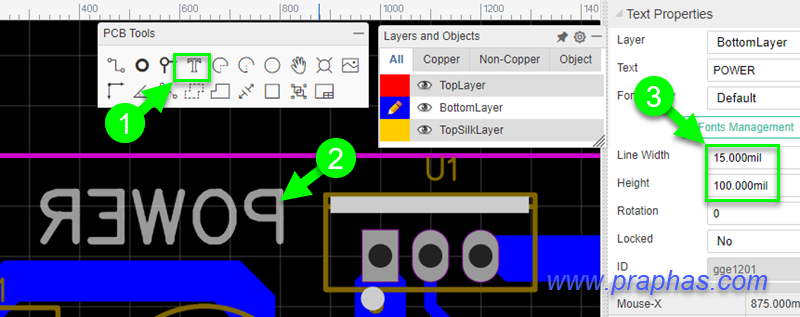

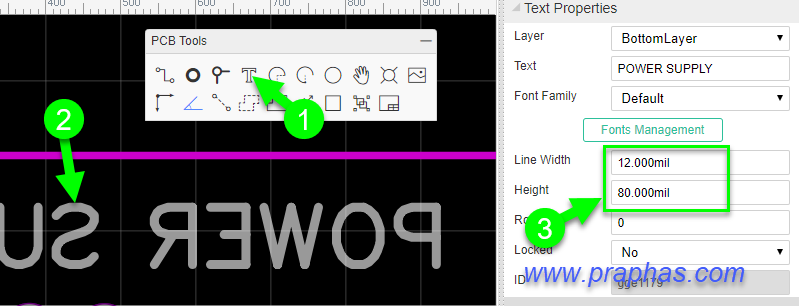

42. ใส่ข้อความกำกับลงบนลายทองแดง

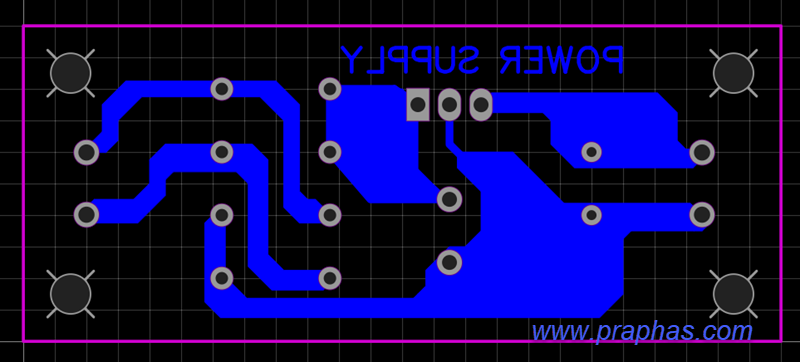

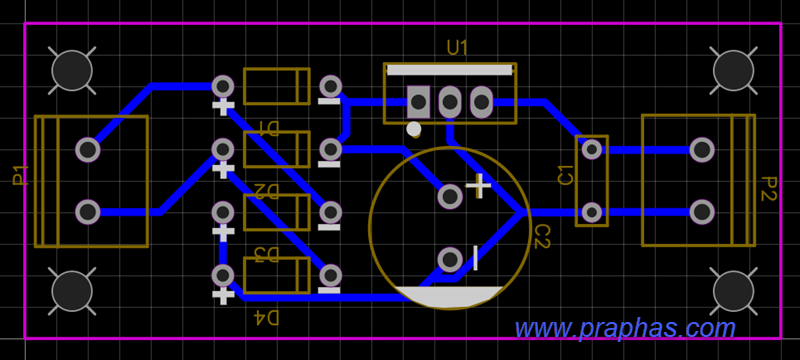

43. ผลที่ได้

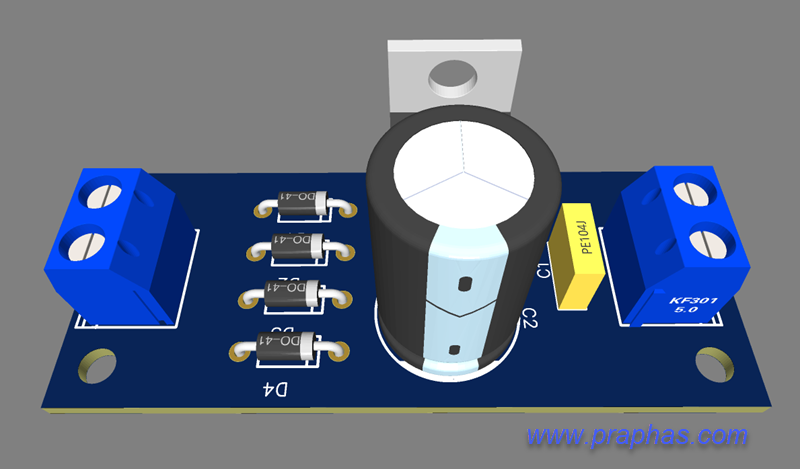

44. ทดลองแสดงผล 3 มิติ


45. สร้างไฟล์ pdf เพื่อนำไปผลิตแผ่นวงจรพิมพ์ต่อไป มีขั้นตอนดังรูป


46. เลือกเลเยอร์ที่เป็นลายทองแดงดังรูป


47. ผลของไฟล์ pdf พร้อมนำไปใช้งาน


กรณีที่ต้องารส่งไฟล์เข้าโรงงานผลิต (Gerber)

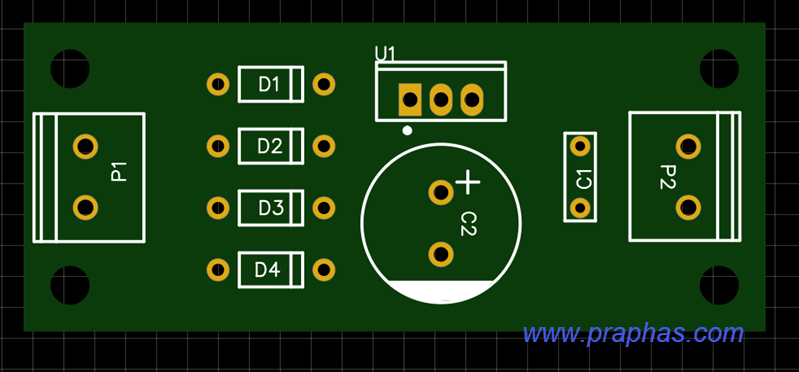

48. ทดสอบการแสดงผลของแผ่น PCB เมื่อส่งโรงงานว่าตรงตามความต้องการหรือไม่ คลิกที่ 2D


49. ผลที่ได้ หากต้องการปรับเปลี่ยนหรือแก้ไขให้ดำเนินการ


50. สามารถทดสอบการเปลี่ยนสี PCB ว่าสีใดเหมาะสมก่อนสั่งผลิต

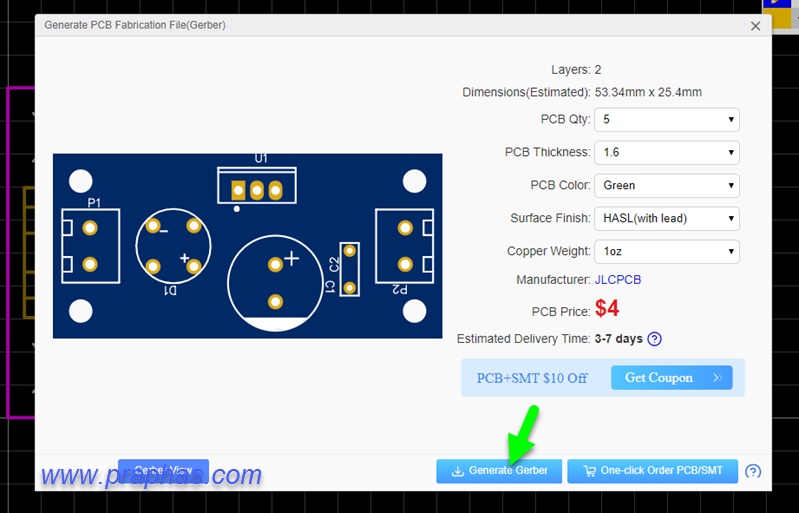

51. คลิกเมนูเพื่อสร้างไฟล์ Gerber ดังรูป


52. ขั้นตอนนี้โปรแกรมจะให้บันทึกไฟล์ Gerber เป็นไฟล์ zip ลงเครื่องหรือจะสั่งผลิตในเวปไซต์ที่ระบุ
    - ให้ผู้ใช้เลือกที่บันทึกลงไดร์ของเครื่องคอมพิวเตอร์ที่ใช้งานในโฟลเดอร์ที่เตรียมไว้


53. หาเวปไซต์ทดสอบไฟล์ Gerber


54. ส่งไฟล์ Gerber ที่บันทึกไว้ไปยังเวปไซต์แล้วดูผล (หากเกิดข้อผิดพลาดให้กลับไปแก้ไขในโปรแกรมออกแบบ)


55. คลิกดูลายวงจรด้านล่างว่าตรงตามที่ออกแบบไว้หรือไม่


15
ไมโครคอนโทรลเลอร์ (STM32 Arduino Compatible) / EP2 [STM32 uploading with ST-Link] อัพโหลดโค้ดลงชิพ STM32 ด้วย ST-Link
« เมื่อ: พฤษภาคม 12, 2022, 01:21:01 PM »
   ST-Link เป็นอุปกรณ์ที่ถูกพัฒนาขึ้นเพื่อใช้ในการอัพโหลดโค้ดลงชิพ STM32 ซึ่งบอร์ด STM32 Blue pill ที่ใช้ทดลองถึงแม้ว่าจะมีพอร์ตที่เชื่อมต่อ USB ติดตั้งไว้ที่บอร์ดแล้วก็ตาม แต่บอร์ดไม่สามารถโปรแกรมตัวเองได้ (ในครั้งแรก) ST-Link เป็นอุปกรณ์ชิ้นหนึ่งที่นำมาใช้งานการอัพโหลดนี้

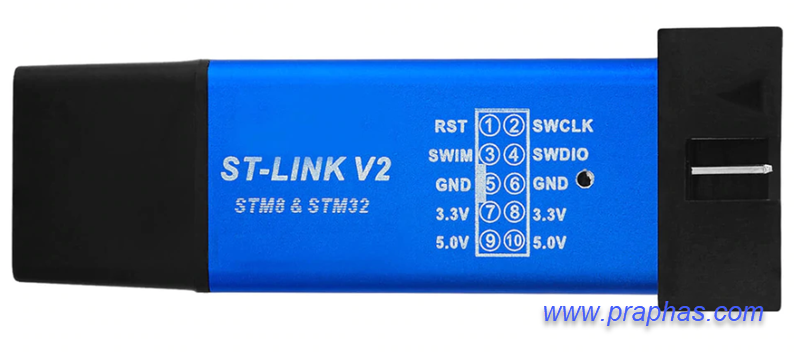

1. หน้าตาของ ST-Link V2

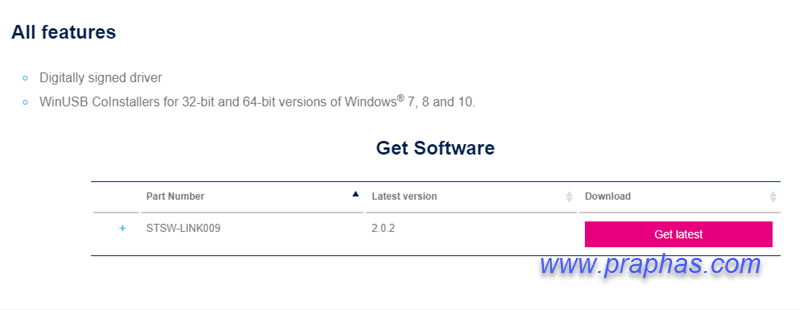

2. เข้าไปดาวน์โหลดไดร์เวอร์สำหรับ ST-Link ได้โดยตรงจากเวปไซต์
https://www.st.com/en/development-tools/stsw-link009.html

กรณีไม่สามารถดาวน์โหลดได้ สามารถดาวน์โหลดไฟล์ได้ที่
https://drive.google.com/file/d/1D9hBr2g7WYXLAJaAebsvV_3DxgUcFcg9/view?usp=sharing

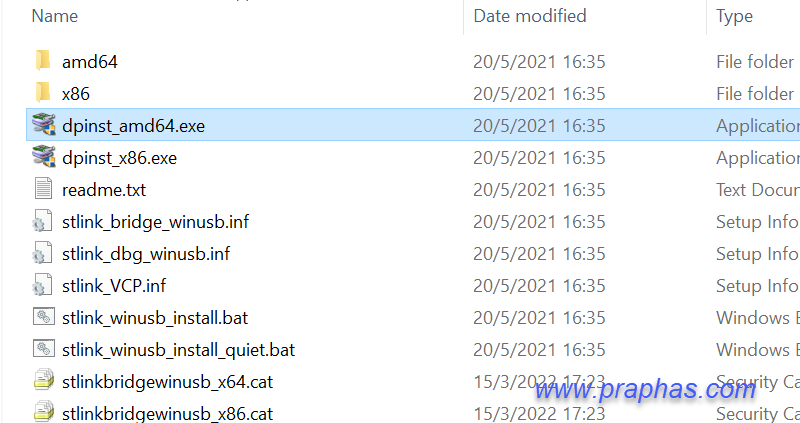

3. ดำเนินการแตกไฟล์ที่ดาวน์โหลดมาแล้วรันไฟล์ dpinst_amd64.exe เพื่อทำการติดตั้งและดำเนินการต่อไปจนเสร็จสิ้น (เหมือนกับการติดตั้งโปรแกรมทั่วไป)

เมื่อเสร็จสิ้นการติดตั้ง


4. ทำการเชื่อมต่อสายจาก ST-Link เข้ากับบอร์ด STM32 โดยมีขาต่อดังรูป แล้วเสียบโมดูล ST-Link เข้าคอมพิวเตอร์
โค๊ด: [Select]
STLink <----> STM32 Blue Pill
  3.3V <------> 3.3V
  GND <-------> GND
  SWIO <------> IO
  SWCLK <-----> CLK

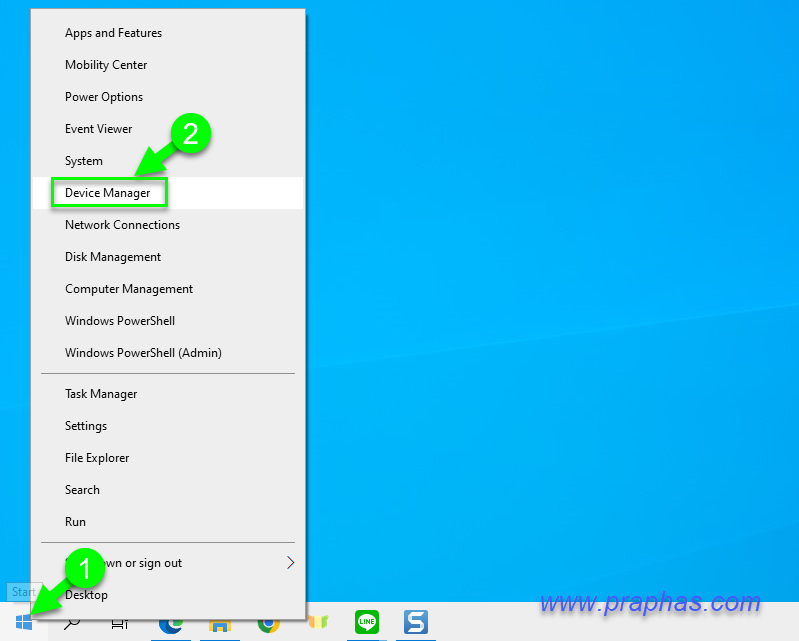

5. ทำการตรวจสอบผลการติดตั้งโดยเข้าไปที่ Device Manager

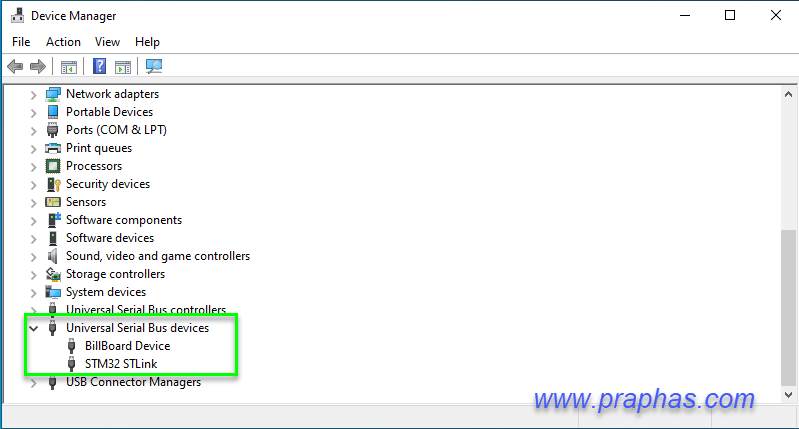

6. STLink จะปรากฏดังรูป (ไม่ได้อยู่ในหมวด Ports)


7. เปิดไฟล์ตัวอย่าง (ไฟกระพริบ LED ที่อยู่บนบอร์ด STM32 Blue Pill) ดังรูป


8. เลือกบอร์ด STM32 ให้ตรงกับที่ใช้งาน (ตัวอย่างนี้เป็นบอร์ดที่ใช้ชิพ STM32F103C6T6)

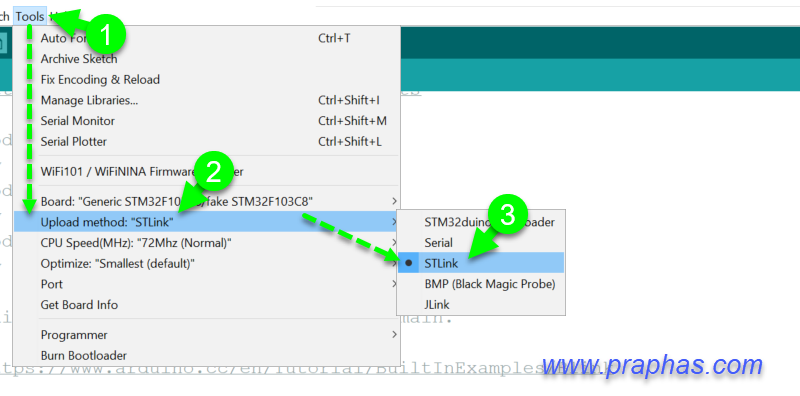

9. เลือก Upload methode เป็น STLink

*ไม่ต้องเลือก Port เนื่องจาก STLink ไม่ได้สื่อสารผ่านพอร์ตอนุกรม

10. คลิกอัพโหลด สักงเกตผลการอัพโหลดและผลของไฟกระพริบของ LED บนบอร์ด STM32 Blue Pill



หน้า: [1] 2 3 ... 41
