Cadsoft Eagle [ออกแบบลายวงจรพิมพ์ครั้งที่ 2]

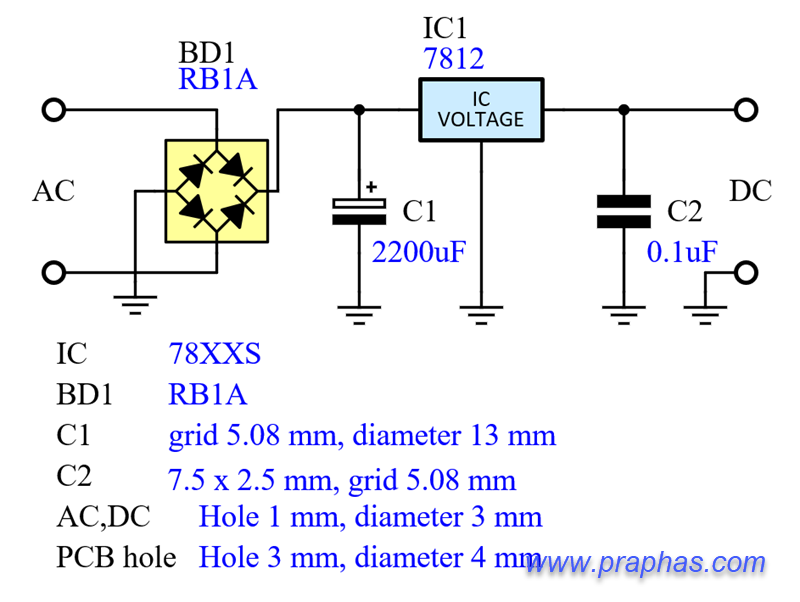

งานครั้งนี้เป็นการออกแบบลายวงจรพิมพ์โดยใช้โปรแกรม Cadsoft Eagle เพื่อเพิ่มความชำนาญโดยโจทย์ต้นแบบเป็นดังรูป
ข้อกำหนดในการออกแบบในครั้งนี้ให้ขนาดแผ่นวงจรพิมพ์มีขนาด 1000x1700 mil
« แก้ไขครั้งสุดท้าย: มิถุนายน 20, 2022, 11:28:17 AM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 706
    • ดูรายละเอียด
    • อีเมล์
Re: งานครั้งที่ 9
« ตอบกลับ #1 เมื่อ: กันยายน 07, 2016, 09:27:36 AM »

กระบวนการเรียนรู้

บทบาทครู บทบาทนักศึกษา
อธิบายข้อปฏิบัติ และหลักการออกแบบ ฟังและจดบันทึกความเข้าใจ
ให้คำปรึกษาและคำแนะนำการออกแบบ (งานครั้งนี้ครูไม่ทำเป็นตัวอย่างโดยให้นักศึกษาออกแบบด้วยตนเอง) ดำเนินการออกแบบตามโจทย์ที่กำหนด หากมีข้อสงสัยให้ถามครูทันที
« แก้ไขครั้งสุดท้าย: สิงหาคม 09, 2019, 12:51:43 PM โดย admin »

admin

  • Administrator
  • Hero Member
  • *****
  • กระทู้: 706
    • ดูรายละเอียด
    • อีเมล์
Re: งานครั้งที่ 9
« ตอบกลับ #2 เมื่อ: สิงหาคม 01, 2019, 11:24:19 AM »

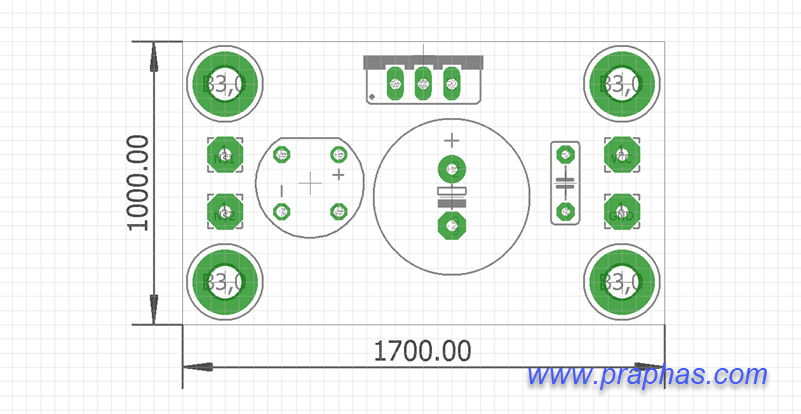

แนวทางการจัดวางเป็นดังรูป (นักศึกษาสามารถจัดวางในรูปแบบอื่นได้ตามความต้องการ)
