งานครั้งที่ 3 ประกอบบวงจรเชื่อมต่อส่วนที่ 2

[admin]

ประกอบบวงจรเชื่อมต่อส่วนที่ 2
ประกอบด้วยวงจร 4 วงจรคือ

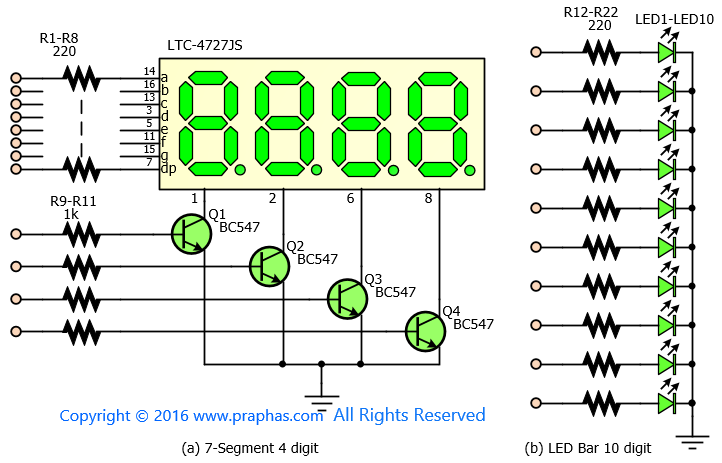

-วงจรขับตัวเลข 7 ส่วน 4 หลัก
-วงจร LED บาร์กราฟ 10 ตัว

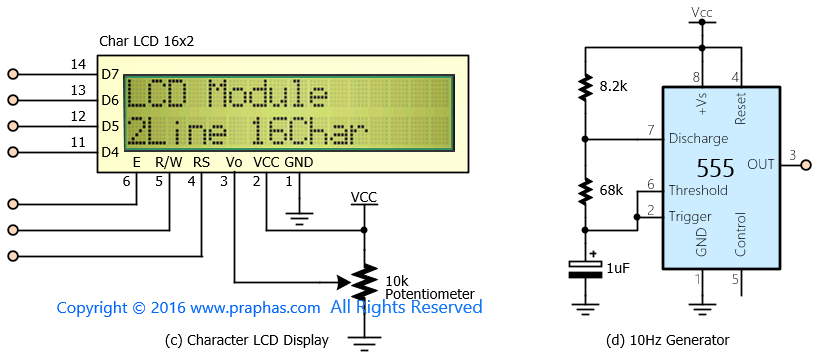

-วงจร LCD แบบตัวอักษร
-วงจรผลิตความถี่ 10 เฮิร์ต





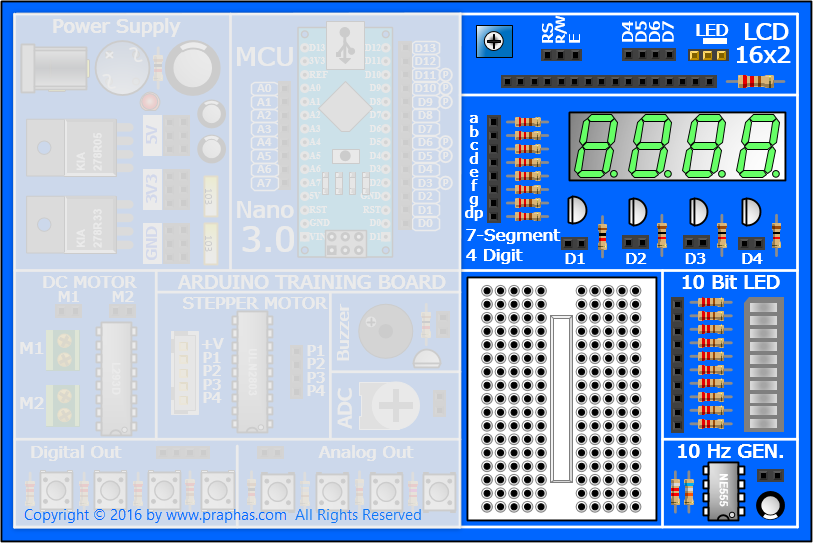

พื้นที่ดำเนินการ

[admin]

รายการอุปกรณ์

	web www.es.co.th
ลำดับที่	รายการ	จำนวนตัว
1	1uF	1
2	BC547  Transistor NPN	4
3	I.C. SOCKET DIP SOLDER TYPE 8 PINS	1
4	NE555	1
5	LED 7-SEGMENT 4 DIGIT COMMON CATHODE	1
6	P.C.Board Socket 1x2 Pins Female Header	4
7	P.C.Board Socket 1x3 Pins Female Header	1
8	P.C.Board Socket 1x4 Pins Female Header	1
9	P.C.Board Socket 1x8 Pins Female Header	1
10	P.C.Board Socket 1x10 Pins Female Header	1
11	P.C.Board Socket 1x16 Pins Female Header	1
12	Trimpot 1 Turns, 10kΩ	1
13	PIN HEADER CONNECTOR 40 PINS	1
	ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้
1	220 ohm 1/4W	18
2	330 ohm 1/2W	1
3	1 kilo-ohm 1/4W	4
4	8.2 kilo-ohm 1/4W	1
8	68 kilo-ohm 1/4W	1
