การแก้ไขและตกแต่งลายวงจรพิมพ์ด้วย Altium และการสร้างไฟล์ Gerber
การออกแบบลายวงจรพิมพ์ด้วยโปรแกรม Eagle มีข้อจำกัดบางอย่าง ในกรณีที่ต้องการส่งไฟล์ไปผลิตในโรงงานและต้องการตกแต่งแก้ไขให้แผ่นวงจรพิมพ์สวยงามสามารถทำได้ด้วยโปรแกรม Altium โดยสามารถนำเข้าไฟล์ที่ได้ออกแบบจากโปรแกรมออกแบบลายวงจรพิมพ์หลากหลายโปรแกรมหนึ่งในนั้น Eagle ก็สามารถนำเข้าได้เช่นกัน รายละเอียดข้อการศึกษาขั้นตอนนี้สามารถดาวน์โหลดเอกสารได้ที่
https://drive.google.com/file/d/1k2PxWDTbpH_ocbs4wuedmQdrs9KX20mQ/view?usp=sharing
ขั้นตอนการดำเนินการสำหรับงานครั้งนี้

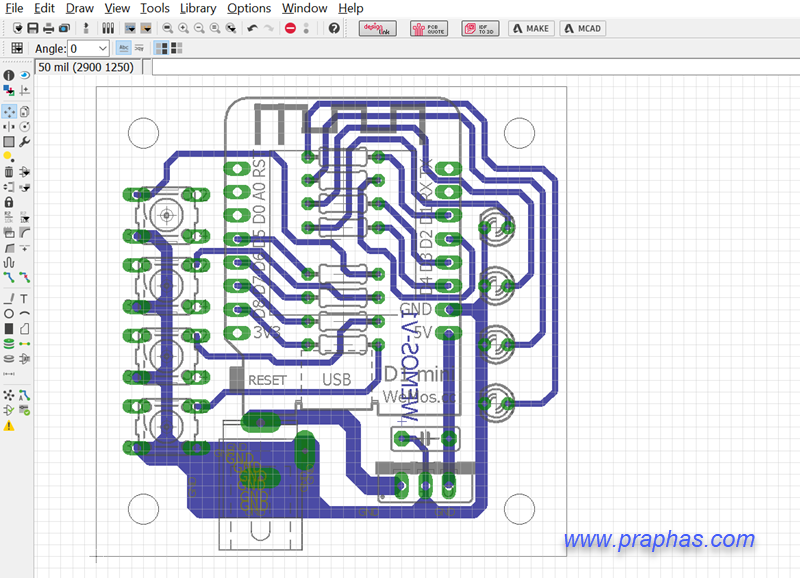

1. ดาวน์โหลดไฟล์ลายวงจรพิมพ์ที่ออกแบบด้วย Eagle (หรือจะใช้ไฟล์ที่นักศึกษาเคยออกแบบไว้)
https://drive.google.com/file/d/1hWF4mIKJP142bodljexkS8qKl68rhbOQ/view?usp=sharing

2. ไฟล์ลายวงจรพิมพ์ที่ใช้ในการเรียนรู้

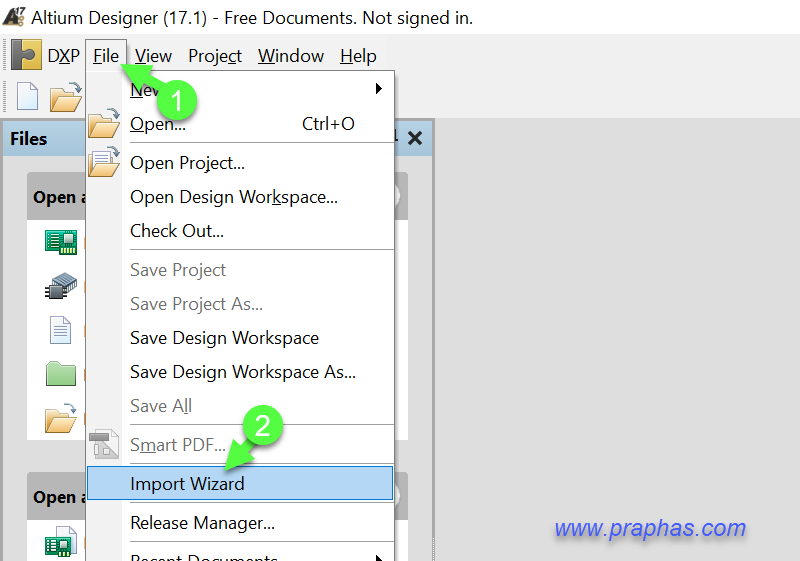

3. เปืดโปรแกรม Altium นำเข้าไฟล์วงจรพิมพ์

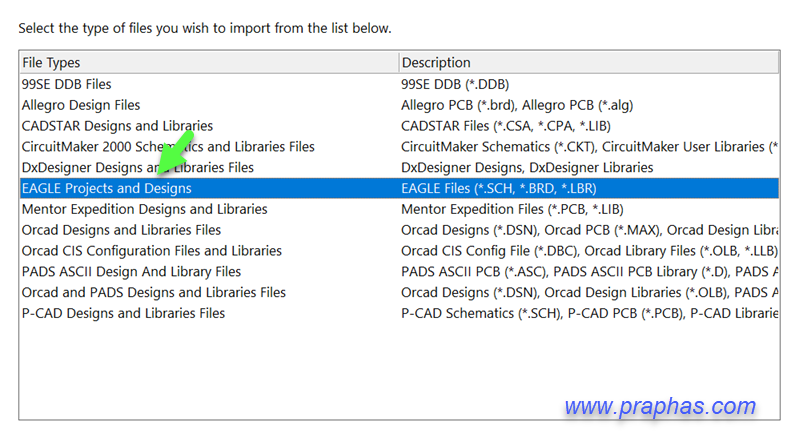

4. เลือกชนิดไฟล์นำเข้าที่เป็น Eagle


5. แก้ไขอุปกรณ์ที่ใช้บนลายวงจรจรพิมพ์

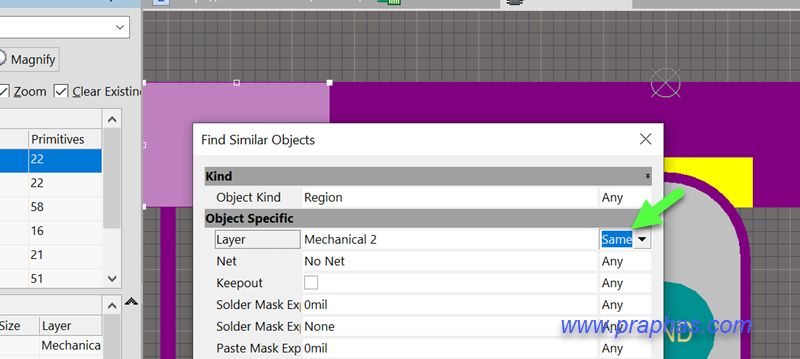

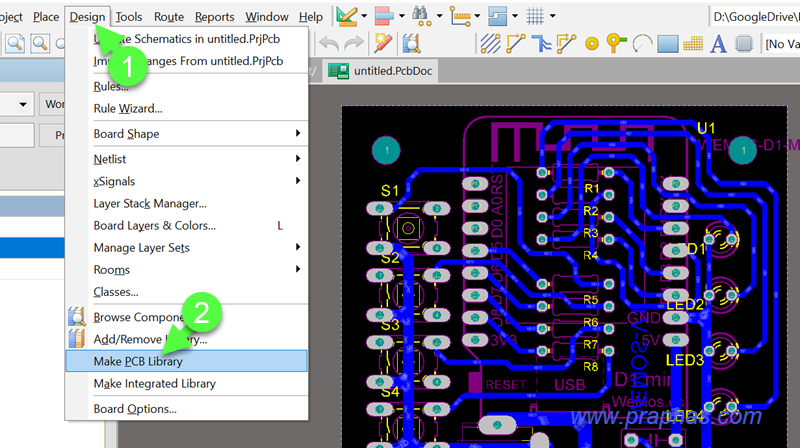

6. แก้ไขเลเยอร์โดยการคลิกขวาที่เส้นเลือกค้นหาที่มีความคล้าย


7. แก้ไขโดยแก้เป็นเลเยอร์ TopOverlay ทุกตัว และแก้ไขขนาดของรูแพดของอุปกรณ์ด้วย

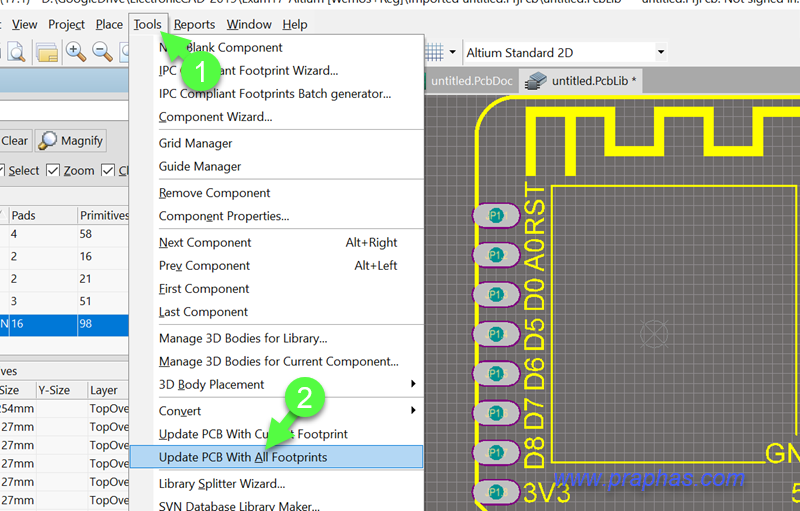

8. เมื่อแก้ไขครบทุกตัวให้อัพเดตลงไฟล์ลายวงจรพิมพ์

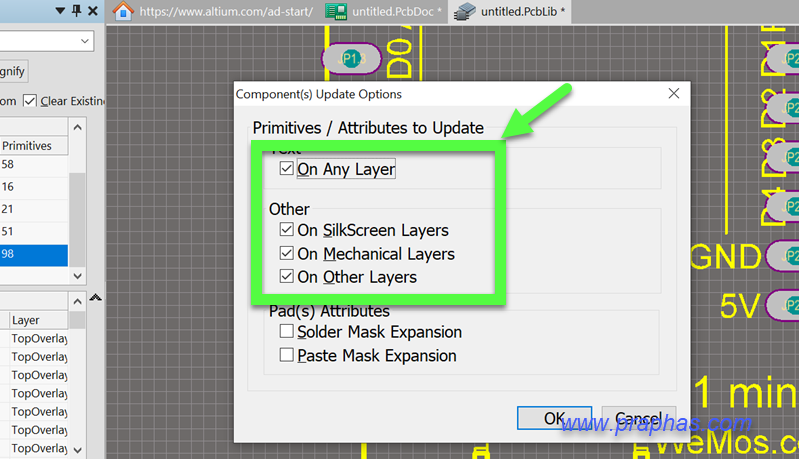

9. เลือกการแก้ไขดังรูป

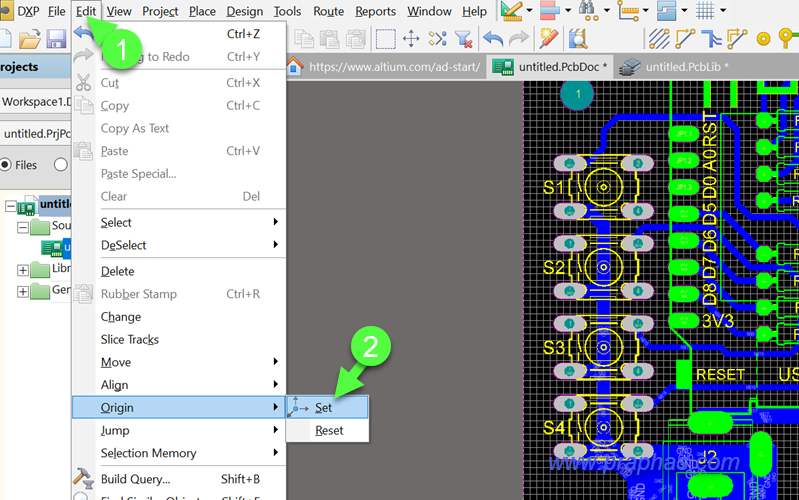

10. กำหนดจุดอ้างอิงของแผ่นวงจรพิมพ์ (ให้ใช้มุมล่างซ้าย)

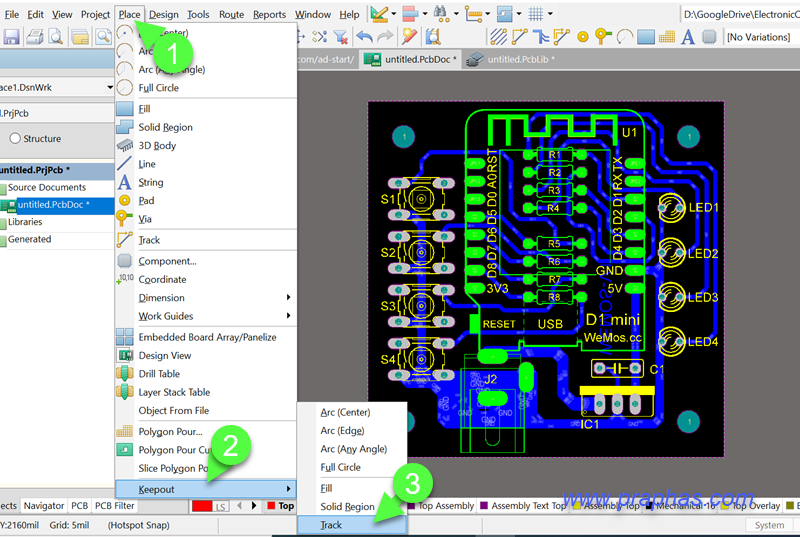

11. สร้างขอบปริ้นโดยใช้ keepoutlayer ลากเส้นรอบแผ่นวงจรพิมพ์

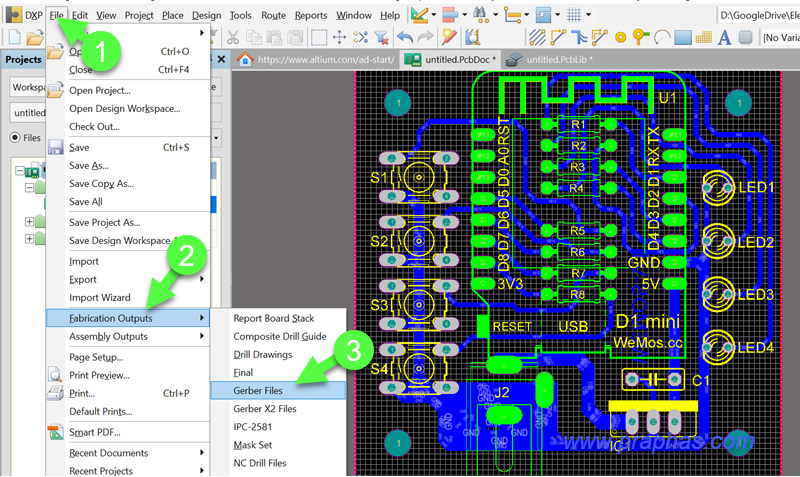

12. ดำเนินการสร้างไฟล์ Gerber โดยเข้าเมนูดังรูป

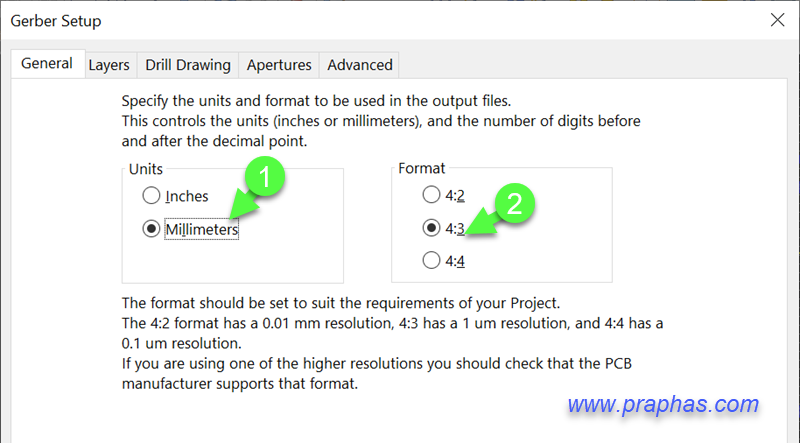

13.  กำหนดค่าดังรูป

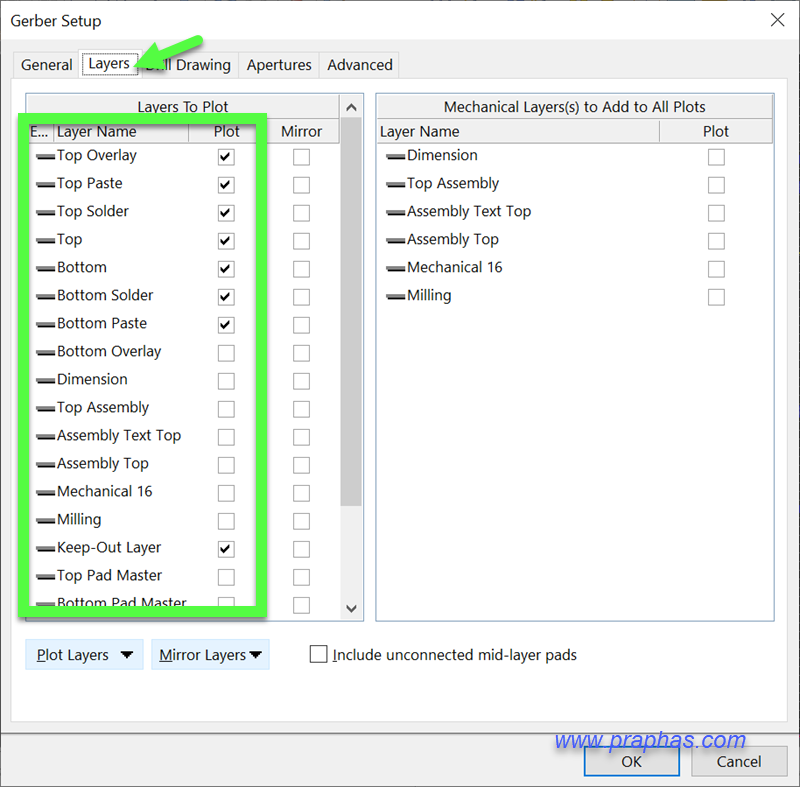

14. เลือกเลเยอร์ที่ต้องการสร้างดังรูป

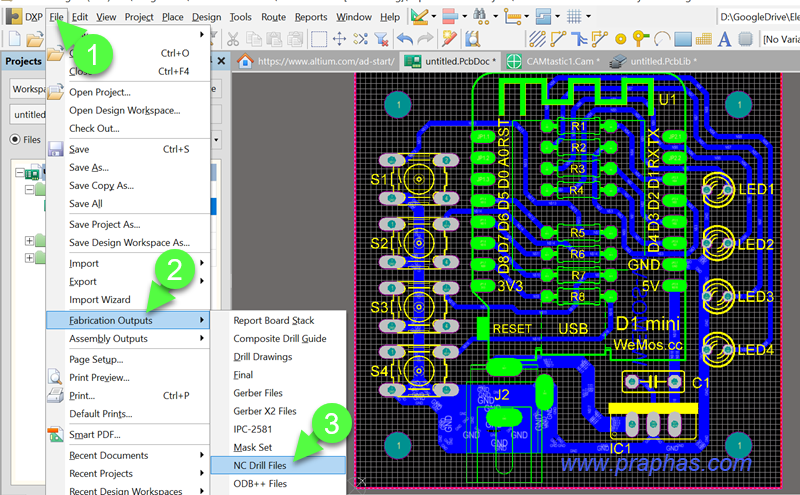

15. สร้างไฟล์ gerber ที่เป็นตำแหน่งรู

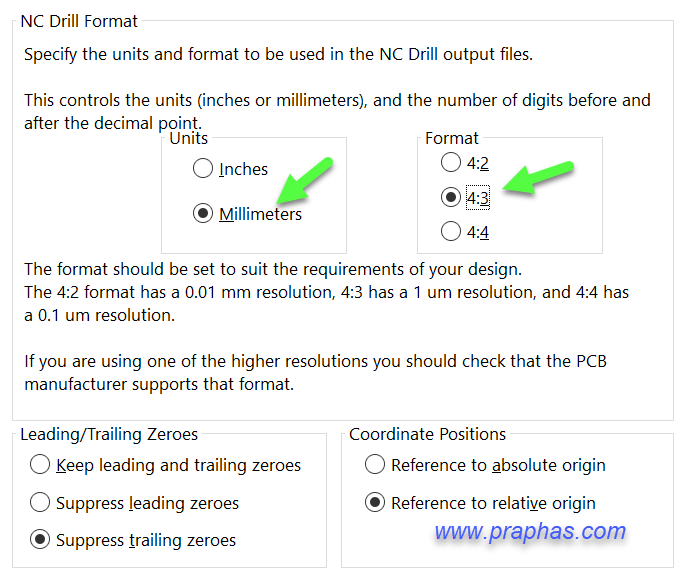

16. กำหนดค่า

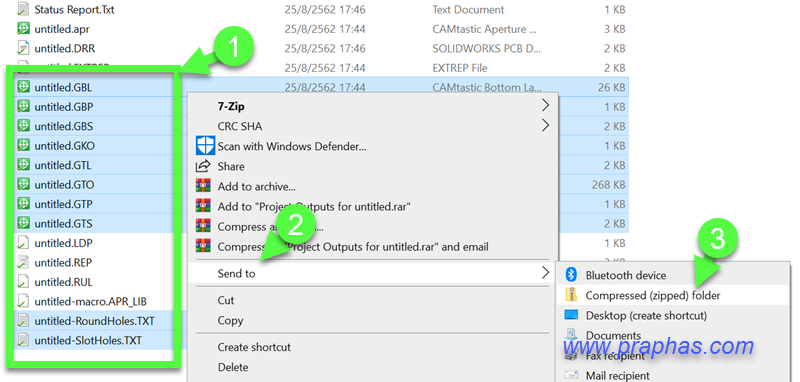

17. เลือกไฟล์ที่ต้องการใช้งานดังรูป โดยทำการ zip

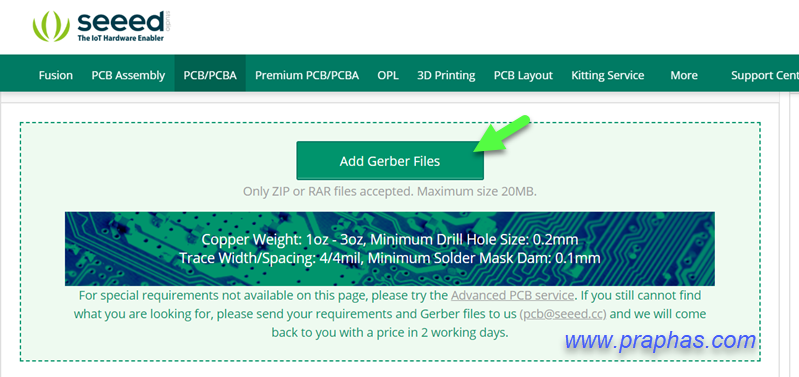

18. เข้าเวปไซต์ https://www.seeedstudio.com/fusion_pcb.html อัพไฟล์ gerber

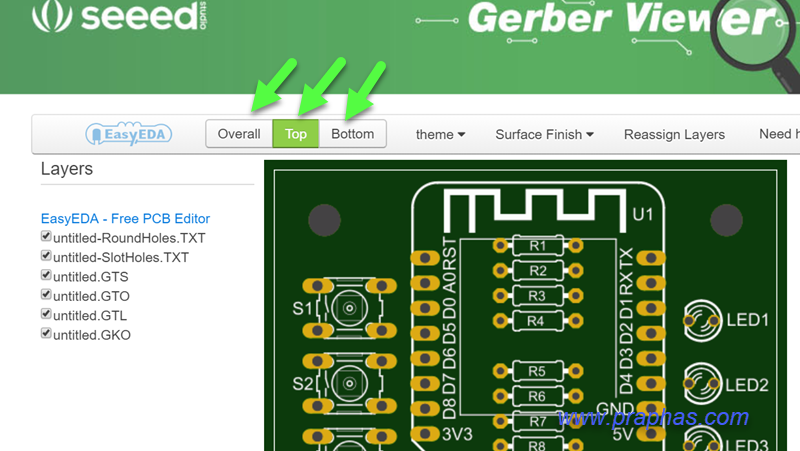

19. ตรวจสอบความถูกต้องของไฟล์ gerber
