การเรียนรู้ครั้งที่ 21 KiCAD [ออกแบบ PCB-4 (Transistor Astable)]
«
เมื่อ:
กุมภาพันธ์ 13, 2020, 09:51:12 AM »
การออกแบบวงจรพิมพ์ในครั้งนี้เป็นการฝึกเพื่อเพิ่มความชำนาญในการใช้งานโปรแกรมออกแบบ KiCAD อีกครั้ง หากจำขั้นตอนการใช้ให้กลับไปศึกษาการงานครั้งที่ 8[V2]
https://www.praphas.com/forum/index.php?topic=409.0

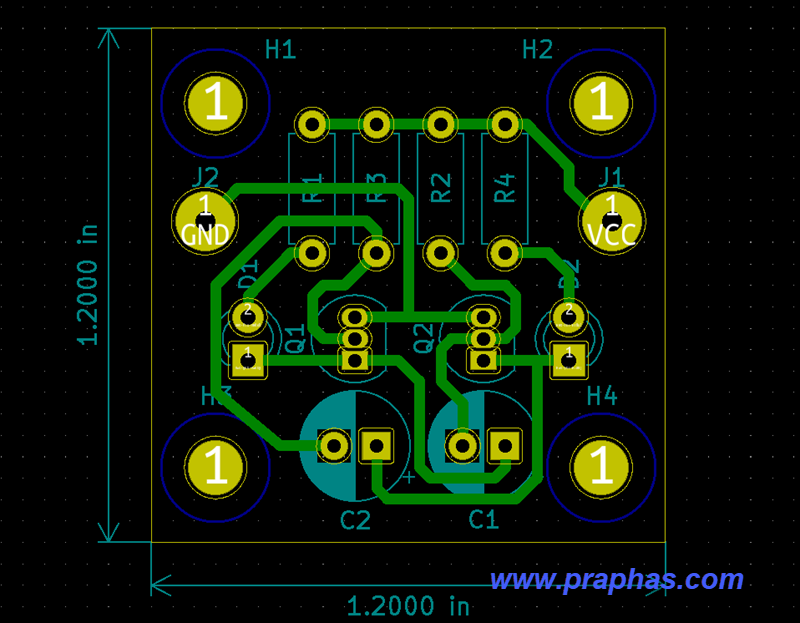

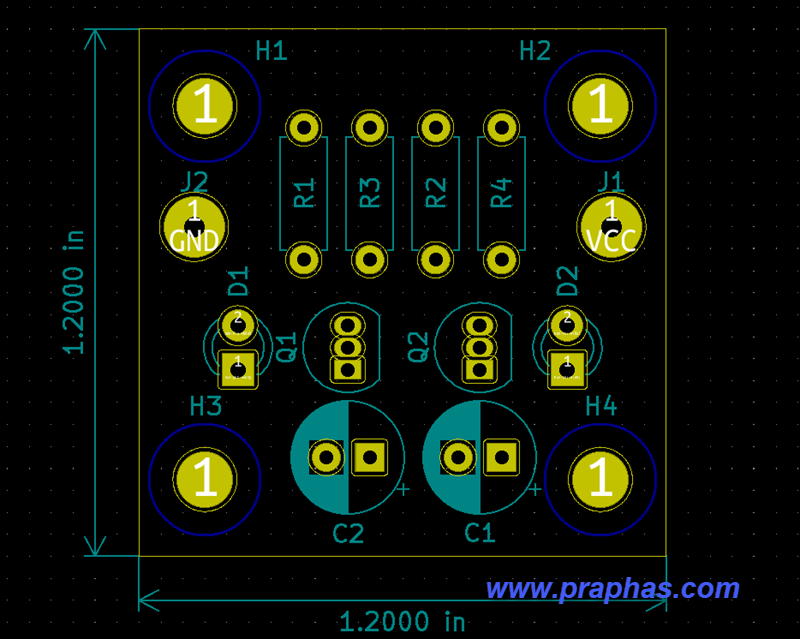

งานในครั้งนี้เมื่อดำเนินการเสร็จสิ้นจะได้แผ่นวงจรพิมพ์ขนาดไม่เกิน 1.5 ตารางนิ้ว โดยตัวอย่างการจัดวางเป็นดังรูป (สามารถจับวางรูปแบบอื่น ๆได้ตามต้องการ)
ขั้นตอนการดำเนินงาน

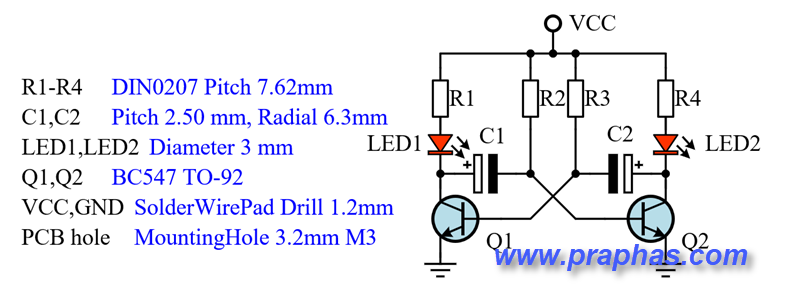

1. วงจรและขนาดของตัวอุปกรณ์ที่ใช้ในการออกแบบ

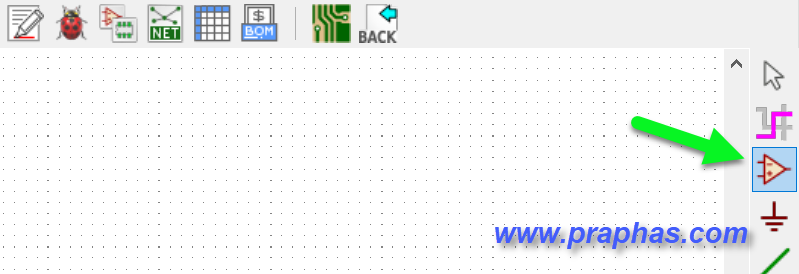

2. เปิดโปรแกรม KiCad แล้วสร้างโปรเจคไฟล์ใหม่ ทำการเปิดโปรแกรมส่วนของการเขียนวงจร โดยเริ่มกดไอคอนวางอุปกรณ์
ดำเนินการวางตัวอุปกรณ์ ซึ่งการค้นหามีดังนี้

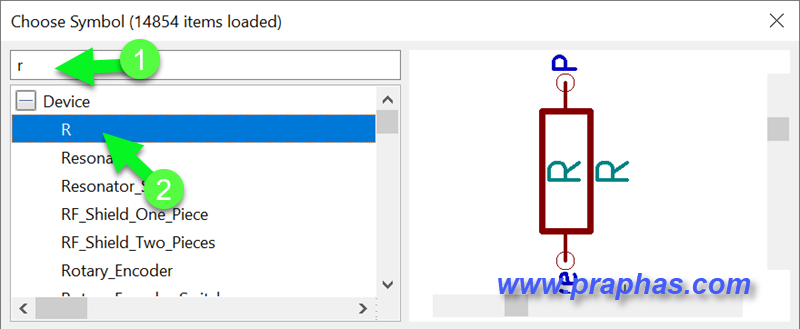

2.1 ตัวต้านทาน (ให้พิมพ์ลงในช่องค้นหาดังรูป)

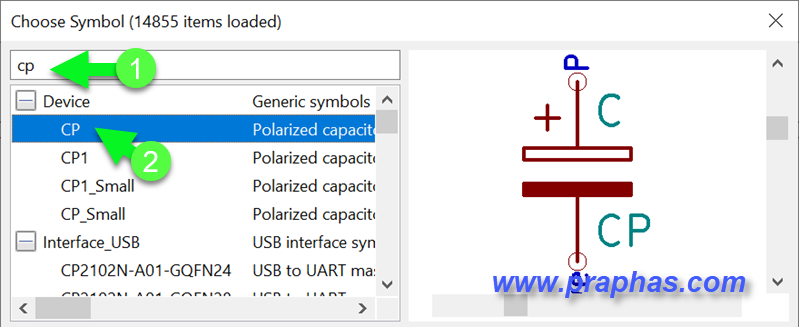

2.2 ตัวเก็บประจุ (ให้พิมพ์ลงในช่องค้นหาดังรูป)

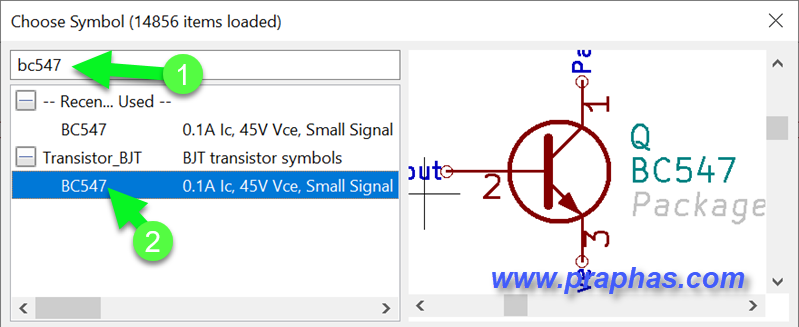

2.3 ทรานซิสเตอร์ (ให้พิมพ์ลงในช่องค้นหาดังรูป)

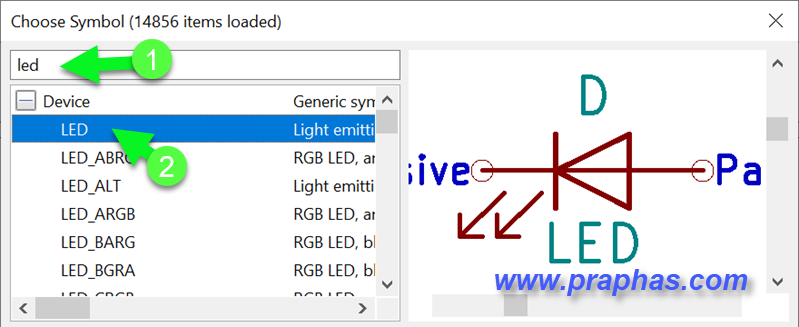

2.4 LED (ให้พิมพ์ลงในช่องค้นหาดังรูป)

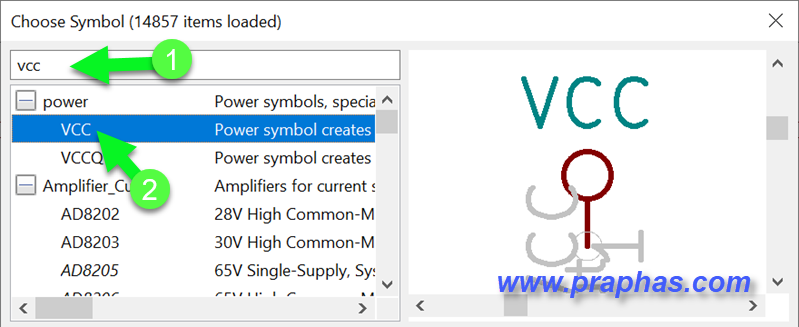

2.5 ไฟเลี้ยงของวงจร (ให้พิมพ์ลงในช่องค้นหาดังรูป)

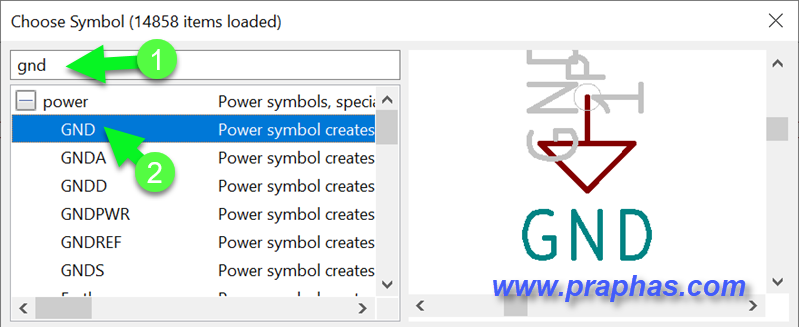

2.6 กราวด์ของวงจร (ให้พิมพ์ลงในช่องค้นหาดังรูป)

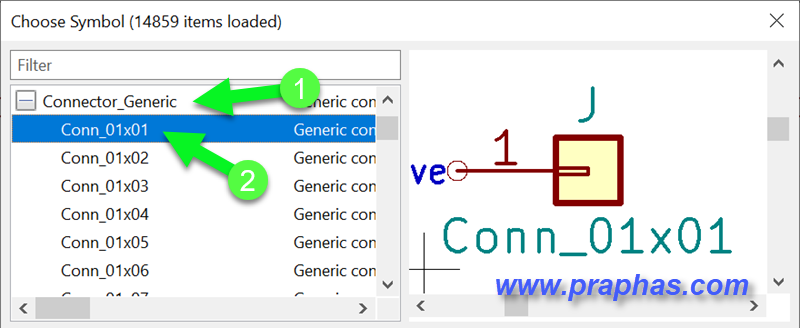

2.7 จุดต่อไฟเลี่ยง ค้นจากรายการดังรูป

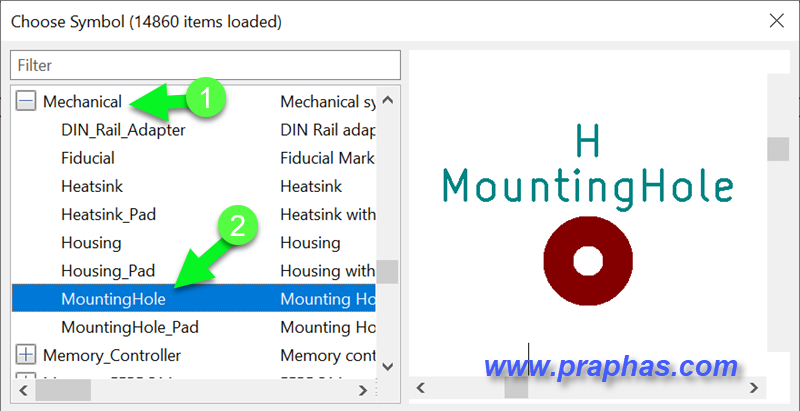

2.8 รูยึดแผ่นวงจรพิมพ์ ค้นจากรายการดังรูป
3 วางอุปกรณ์และจัดวางในตำแหน่งที่ใกล้เคียงกับวงจรต้นแบบ
คีย์ลัดสำหรับการจัดวางอุปกรณ์เพื่อให้การใช้งานรวดเร็วขึ้น
เอาเมาส์วางลอยบนตัวอุปกรณ์แล้วใช้คีย์...
M
(Move) เพื่อเลื่อนตำแหน่งการอุปกรณ์
R
(Rotage) หมุนตัวอุปกรณ์ (สามารถกด m แล้ว r เพื่อเลื่อนตำแหน่งและหมุนก่อนคลิกวางได้)
C
(Copy) คัดลอกอุปกรณ์ หรือบางครั้งหลายคนเรียกว่าการแยกร่าง ใช้ในกรณีที่มีการใช้อุปกรณ์ชนิดเดียวกันหลายตัว

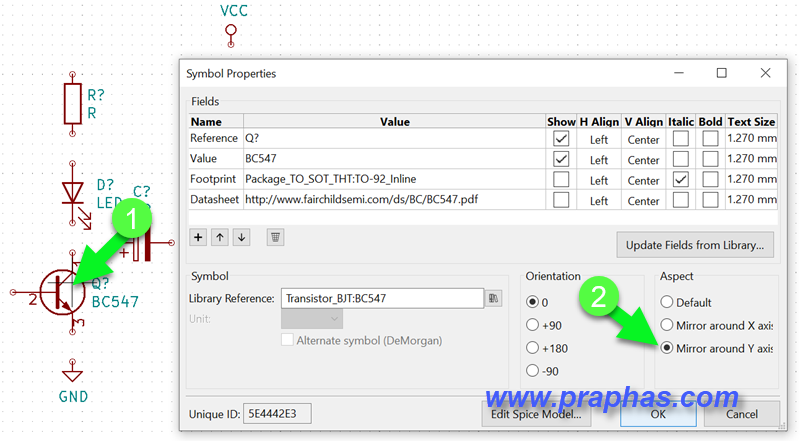

4. ทำการกลับด้านตัวทรานซิสเตอร์ให้เป็นตามต้นแบบ โดยการดับเบิลคลิกที่ตัวทรานซิสเตอร์แล้วเลือกค่าตามรูป

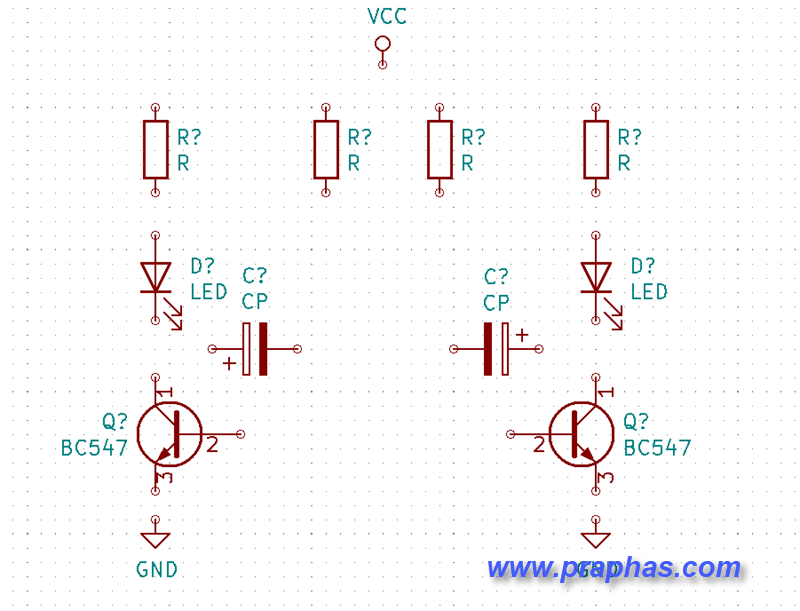

5. ขยับ/เคลื่อนย้ายอุปกรณ์ให้อยู่ในตำแหน่งที่เดินสายเชื่อมต่อสะดวกที่สุด

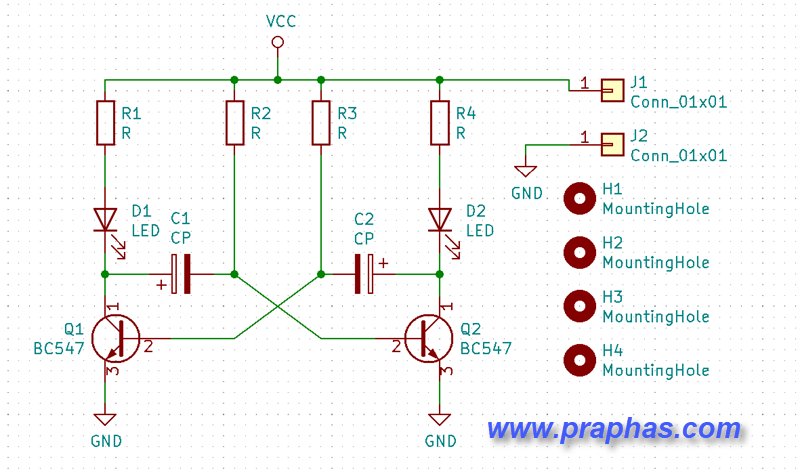

ุ6. เชื่อมต่อสาย และทำการใส่เลขลำดับของอุปกรณ์ โดยคลิกที่ไอคอน Annotate...

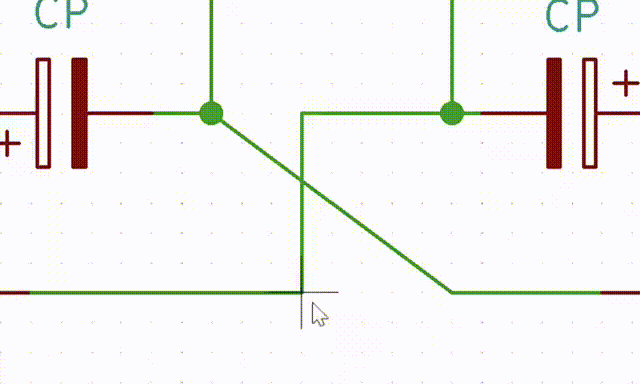

* การปรับมุมการเดินเส้นให้เลื่อนเมาส์วางตรงจุดเปลี่ยนมุม แล้วกด G ก่อนทำการคลิกเมาส์เลื่อนไปยังตำแหน่งที่ต้องการ (ต้องเป็นแป้นพิมพ์ Eng เท่านั้น)

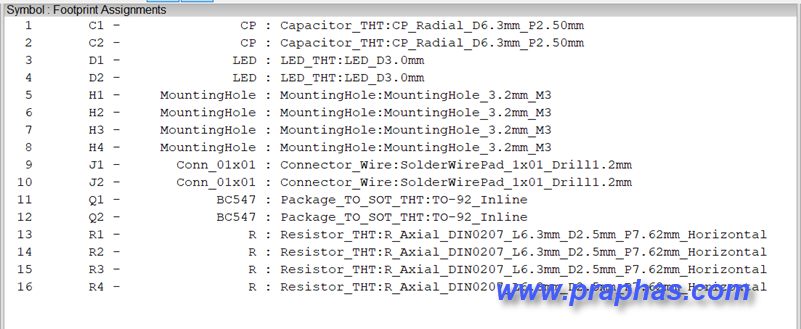

7. กำหนดฟุตปริ้นให้กับอุปกรณ์แต่ละตัว (ดูค่าที่กำหนดจากวงจรโจทย์)
8. สร้างไฟล์ NetList
9. คลิกไอคอนเปิดไฟล์ PCB
10. โหลดไฟล์ Netlist
11. สร้างเส้นวัดระยะแผ่น PCB โดยโจทย์ต้องการให้ขนาดแผ่น PCB เท่ากับ 1.2x1.2 นิ้ว โดยเขียนในเลเยอร์ F.SilkS
12. จัดวางอุปกรณ์ในตำแหน่งที่เหมาะสม
13. ตัวอย่างการเดินลายทองแดง
14. ถมลายทองแดงในส่วนที่เหมาะสม
15. ใส่ข้อความกำกับบนลายทองแดง

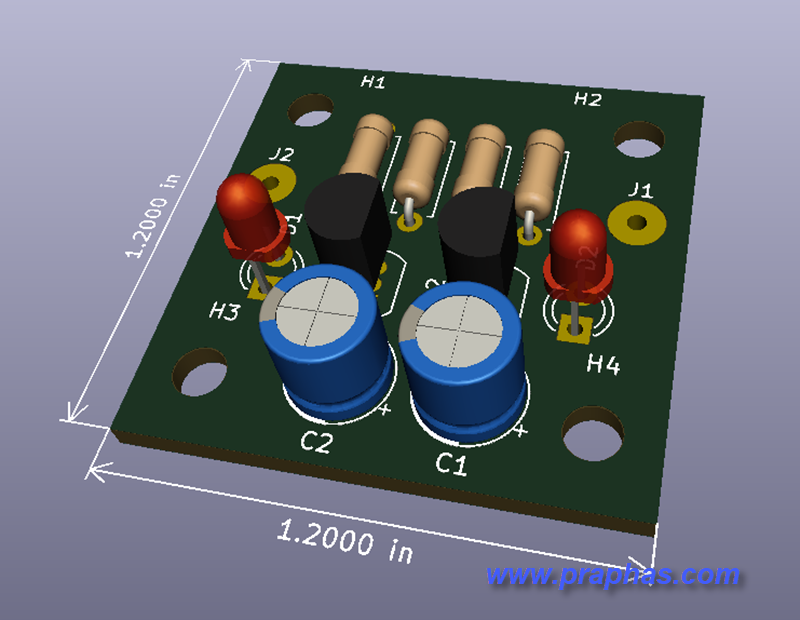

16. สร้างไฟล์ต้นแบบที่เป็นไฟล์ pdf
«
แก้ไขครั้งสุดท้าย: มิถุนายน 20, 2022, 02:30:10 PM โดย admin
»
