ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 2022

[admin]

ลายปริ้นวงจรบอร์ดทดลองไมโครคอนโทรลเลอร์เวอร์ชั่น 2022
ลายปริ้นที่ใช้ศึกษาในวิชาไมโครคอนโทรลเลอร์ (Arduino) เวอร์ชั่น 2022 นี้ได้ปรับปรุงจากเวอร์ชั่น 2019 โดยปรับเปลี่ยนสำหรับทดลองที่เป็นตัวเลข 7 ส่วน 4 หลัก (7 Segment 4 Digit)แบบธรรมดาที่ต้องใช้การสแกนเพื่อแสดงผลเนื่องจากการใช้งานจำเป็นต้องใช้สายสัญญาณจำนวนมาก(12 ขา) ทำให้ขาเหลือใช้งานอย่างอื่นไม่กี่ขา เปลี่ยนมาเป็นวงจรแสดงผลตัวเลข 7 ส่วน 4 หลักที่ใช้ชิพไอซีเป็นตัวควบคุมโดยจัดวางไว้ในตำแหน่งเดิม ซึ่งสามารถใช้กับโมดูลตัวแสดงผลตัวเลข 7 ส่วน 4 หลักได้ 2 แบบในตำแหน่งเดียวกันโดยใช้วิธีการสลับใช้งานซึ่งได้ออกแบบมาให้สามารถใช้งานได้สะดวก โดยโมดูลที่ใช้คือ
  1. โมดูลแสดงผล 7 Segment 4 Digit ที่ใช้ไอซี TM1637 มีขาสัญญาณ 2 ขาคือ DIO, CLK
  2. โมดูลแสดงผล 7 Segment 4 Digit แบบ i2c ที่ใช้ไอซี HT16K33 มีขาสัญญาณ 2 ขาคือ SDA, SCA

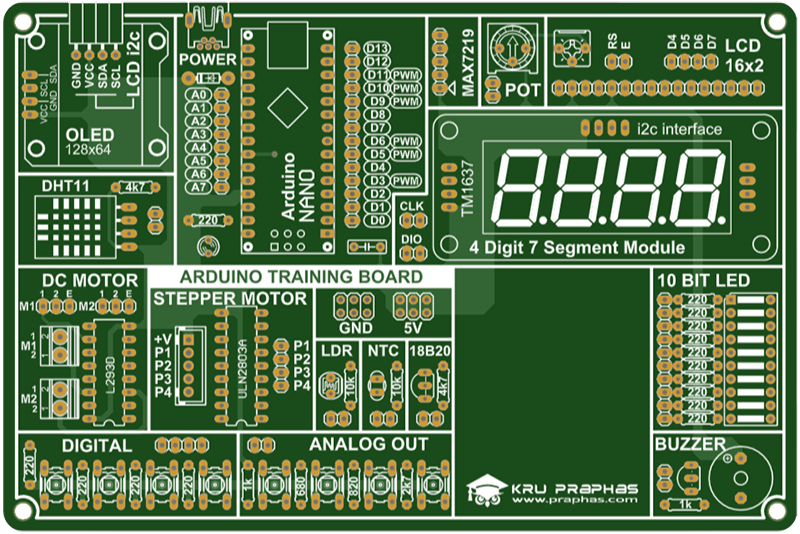

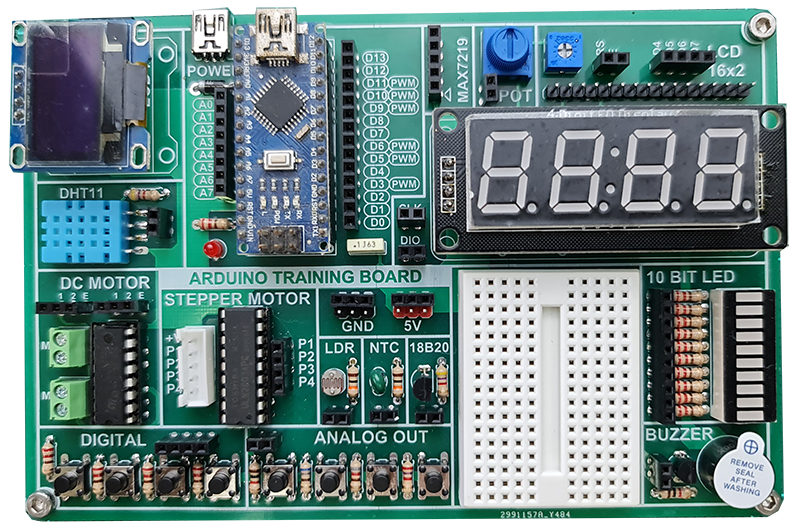

  ภาคจ่ายไฟมีคอนเน็คเตอร์ USB สำหรับใช้แหล่งจ่ายไฟข้างนอกในกรณีที่โหลดใช้กระแสสูงเพื่อป้องกันไดโอดในบอร์ด Auduino เสียหาย (กรณีที่ไม่ได้ใช้กระแสสูงยังสามารถใช้ไฟที่ผ่านทางสาย USB ที่เสียบเข้าบอร์ด Arduino ได้เช่นกัน) แผ่นลายวงจรมีขนาดเท่าเดิมคือขนาด  6x4 นิ้ว รูปแบบของแผงวงจรเป็นดังรูป



ไฟล์ต้นแบบลายปริ้น (Gerber) สำหรับส่งโรงงานผลิต //ขนาดสั่งทำ 102mm x 153mm
https://drive.google.com/file/d/10yLHdkgKX2RmQou6UsloTUOvGCTvitOV/view?usp=sharing

ไฟล์แบบตัดพลาสติกด้วยเลเซอร์สำหรับฐานรองกันชอร์ตพื้น (CorelDraw)
https://drive.google.com/file/d/1ZPX9yCYlgKB0mjpS4YQPlyRMbM_iK6V2

[admin]

รายการอุปกรณ์

	web www.es.co.th
ลำดับที่	รายการ	จำนวนตัว
1	0.1uF	1
2	1N5817	1
3	LED 3 mm	1
4	MINI-USB Connector	1
5	Female Header 1x14	1
6	STEPPING-MOTOR-CON	1
7	I.C. SOCKET DIP 16 PINS	1
8	I.C. SOCKET DIP 18 PINS	1
9	Terminal Box	2
10	Switch Tact	8
	web www.allnewstep.com
ลำดับที่	รายการ	จำนวนตัว
1	Breadbroad 170hole	1
2	Buzzer	1
3	DHT11	1
4	Female Header 1x10	1
5	Female Header 1x15	2
6	Female Header 1x16	1
7	Female Header 1x2	8
8	Female Header 1x3	5
9	Female Header 1x4	4
10	Female Header 1x4-90	2
11	Female Header 1x5	1
12	Female Header 1x8	1
13	IC: DS18B20	1
14	IC: L293D	1
15	IC: ULN2803	1
16	LDR	1
17	LED-BAR 10  digit	1
18	NTC Thermistor 10k	1
19	Pin Header Connector 1x40 Black	1
20	Pin Header Connector 1x40 Red	1
21	POT-3386P 10k	1
22	POT-LCD 10k	1
23	Resistor 10k	2
24	Resistor 1k	3
25	Resistor 220	14
26	Resistor 4k7	2
27	Resistor 680	1
28	TR: BC547	1
29	น็อตสกรู M3	4
30	เสาน็อตไนลอน	4
	โมดูลเพิ่มเติมตามใบงาน
1	Arduino Nano	1
2	7 segment 4 digit HT16K33(i2c)	1
3	7 segment 4 digit TM1637	1
4	7 segment 8 digit MAX7219	1
5	DC motor	1
6	LCD 16char 2 Line	1
7	LCD 16char 2 Line i2c	1
8	OLED i2c	1
9	Stepper Motor 5V	1
10	Wire jumper แบบแยกเส้น	1
11	Wire jumper แบบแพ	1
	ตัวต้านทานที่ไม่สามารถสั่งผ่านเวปได้ (สามารถใช้ค่าใกล้เคียงได้)
1	Resistor 820 1/4w	1
2	Resistor 2k7 1/4w	1

รายการอุปกรณ์ร้าน allnewstep บางรายการมีจำนวนมากกว่า 1 ชิ้นต่อการซื้อ 1 ครั้งให้สังเกตุก่อนการกดซื้อ

[admin]

ตำแหน่งการจัดวางอุปกรณ์

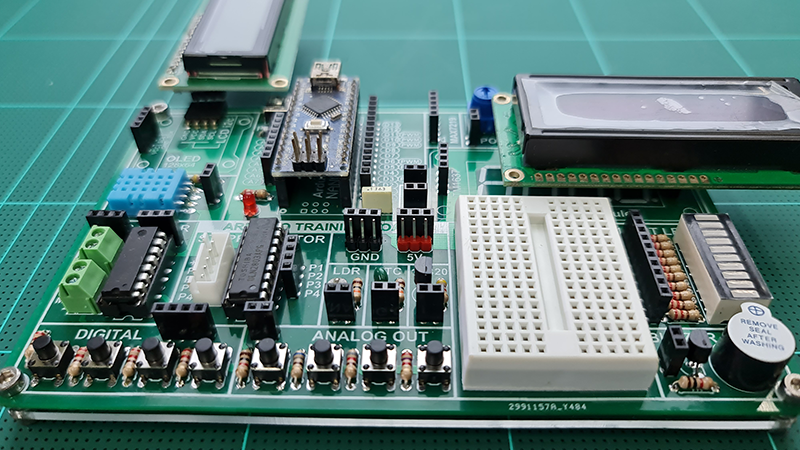

มุมมองด้านข้าง

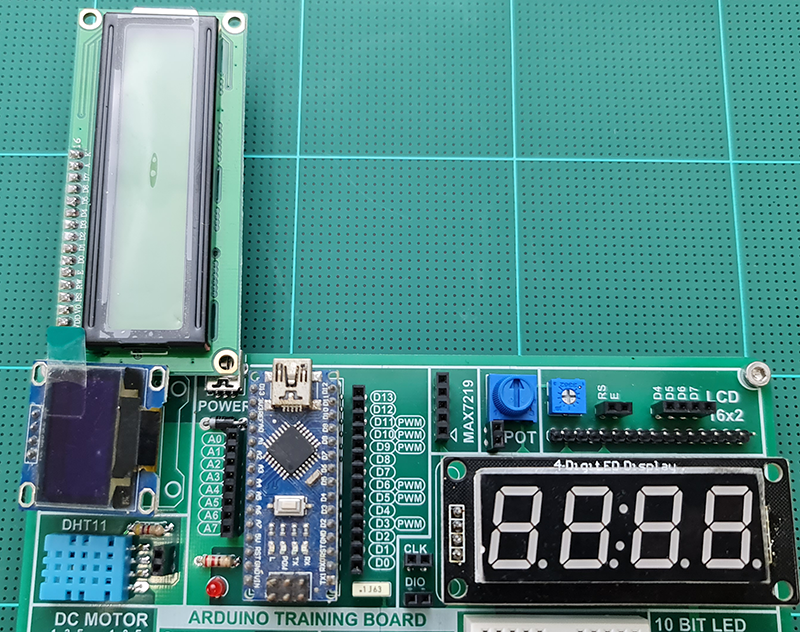

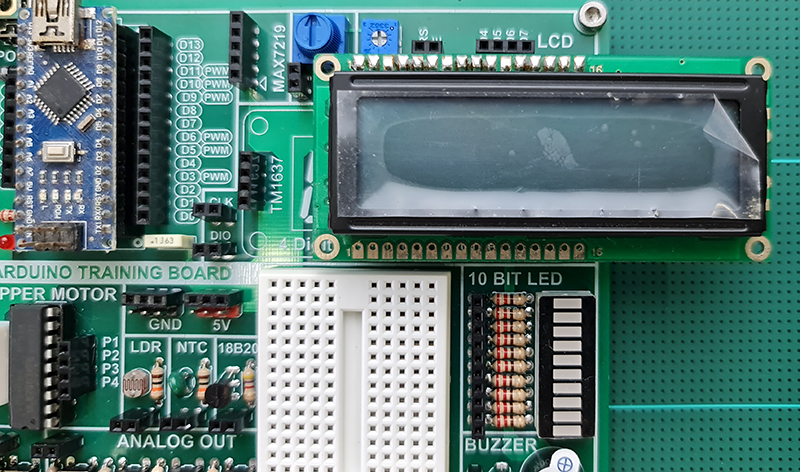

จุดติดตั้งใช้งานจอ LCD 16x2 แบบธรรมดา


จุดติดตั้งใช้งานจอ LCD 16x2 แบบ i2c สามารถเสียบเข้ากับชุดวงจรทดลองได้โดยตรง

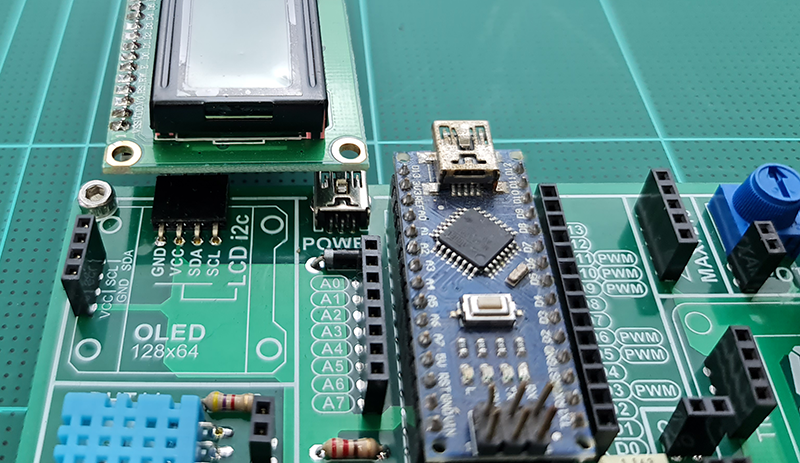

มุมมองด้านข้างของจุดเสียบคอนเน็กเตอร์จอ LCD 16x2 แบบ i2c


มุมมองด้านบนของจุดติดตั้งจอ LCD 16x2 แบบ i2c  จะอยู่ตำแหน่งเดียวกับจอ OLED สามารถใช้งานได้พร้อมกัน

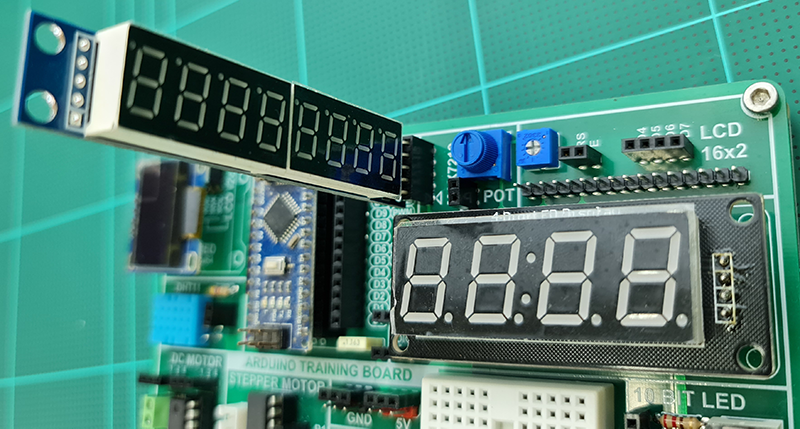

จุดติดตั้งโมดูลแสดงผลตัวเลข 7 ส่วน 8 หลักที่ใช้ไอซีขับเบอร์ MAX7219

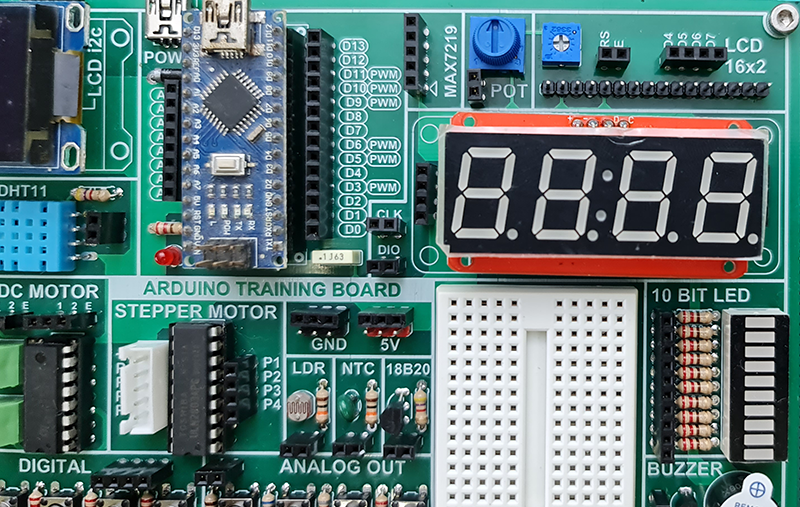

จุดติดตั้งโมดูลแสดงผลตัวเลข 7 ส่วน 4 หลักที่ใช้ไอซีขับเบอร์ TM1637 และ HT16K33(i2c)

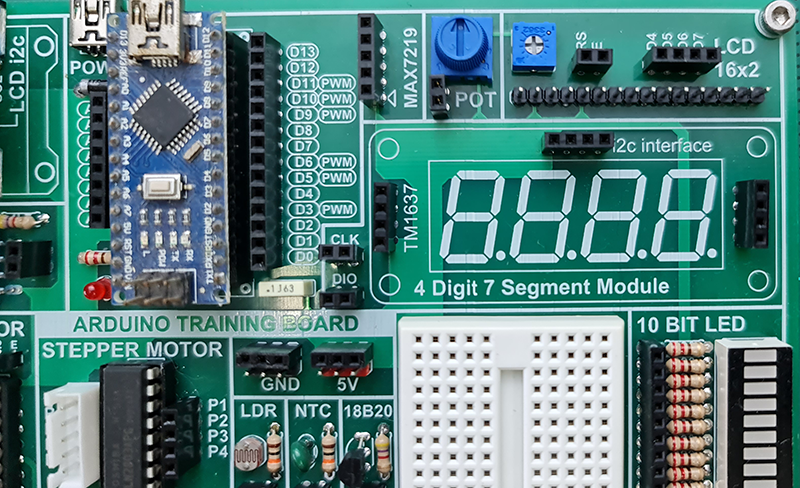

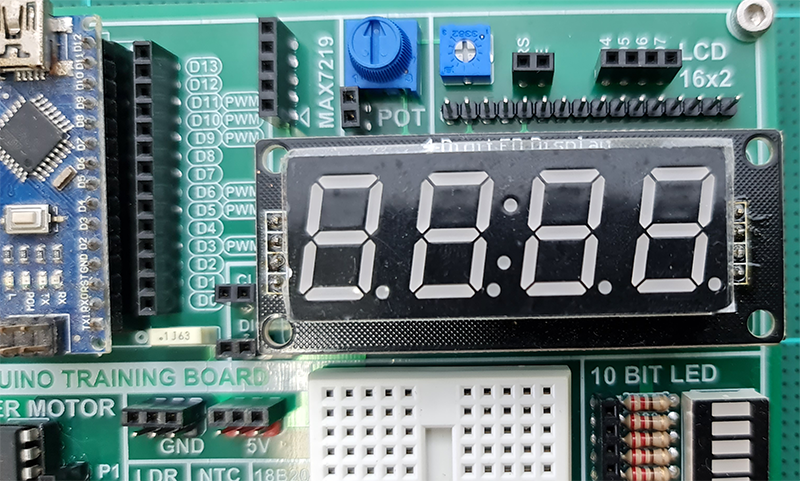

เมื่อติดตั้งโมดูลแสดงผลตัวเลข 7 ส่วน 4 หลักที่ใช้ไอซีขับเบอร์ TM1637 จะต้องบัดกรี PinHeade ที่เป็นขาตรง ทั้ง 2 ข้างของโมดูล


เมื่อติดตั้งโมดูลแสดงผลตัวเลข 7 ส่วน 4 หลักที่ใช้ไอซีขับเบอร์  HT16K33(i2c) จะต้องบัดกรี PinHeade ที่เป็นขาตรง
