Protel ตอนที่ 1 (SCH Document)

การออกแบบวงจรอิเล็กทรอนิกส์ นักอิเล็กทรอนิกส์หลายคนคงนึกถึงโปรแกรมที่ถูกออกแบบมาใช้งานนี้โดยเฉพาะ  แน่นอนครับผมกำลังพูดถึงโปรแกรมโปรเทล (Protel) ซึ่งปัจจุบันได้มีการพัฒนาขึ้นมาก เวอร์ชั่นที่นิยมใช้เวอร์ชั่นหนึ่งคือ Protel99SE SP6 เนื่องจากสามารถออกแบบใช้งานได้ดี ไม่ต้องการทรัพยากรมากนัก






สำหรับในตอนนี้ขอนำเสนอการใช้งานในส่วนของการวาดวงจรหรือที่เรียกว่า Schematic

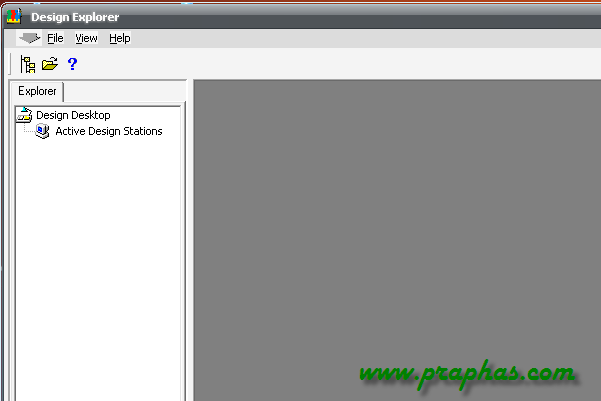

1. เรียกใช้โปรแกรม Protel99SE SP6 จะได้ดังรูป

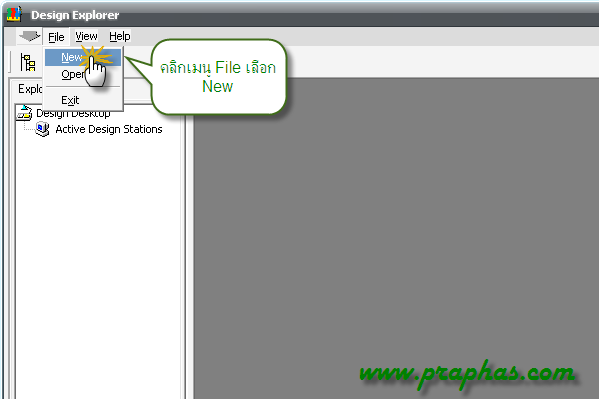

2. สร้างไฟล์งานใหม่ คลิกเมนู File และคลิก New

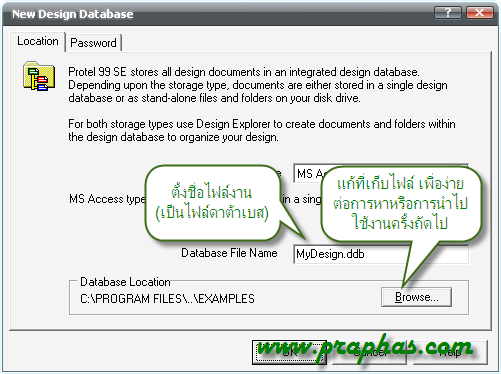

3. จะปรากฏหน้าต่างดังรูป ทำการตั้งชื่อไฟล์งาน(ซึ่งเป็นไฟล์ดาต้าเบส โดยสามารถ รวมไฟล์ทุกรูปแบบไว้ในไฟล์เดียว)

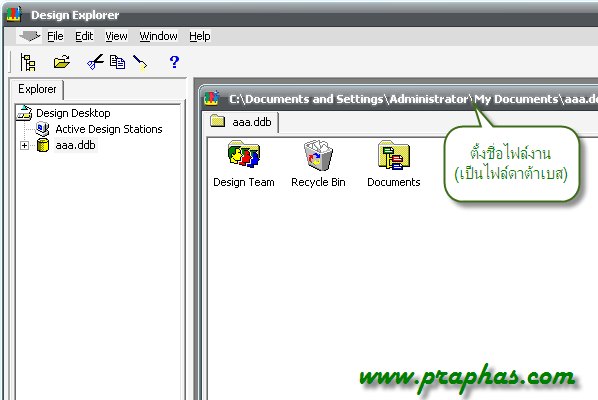

4. จะปรากฏ สังเกตที่ตั้งไฟล์จากแถบไตเติลบาร์ด้านบน
