ทดลอง MCU ตอนที่ 1 (Main Board)

ในการศึกษาไมโครคอนโทรลเลอร์ เพื่อให้เกิดความชำนาญและเป็นการพิสูจน์ว่าสิ่งที่คิดสามารถทำได้จริง สิ่งที่จำเป็นคือการต่อเป็นวงจรจริงๆ ซึ่งเราสามารถทำขึ้นเองได้โดยใช้แผ่นวงจรพิมพ์เอนกประสงค์(รายการอุปกรณ์บางส่วนจาก ES)

วงจรที่ทำให้ไมโครคอนโทรลเลอร์ทำงานได้

1. วงจรแหล่งจ่ายไฟเลี้ยง 5 โวลต์

2. วงจรรีเซต

3. วงจรคริสตอล

4. วงจรควบคุมการอ่านคำสั่งจากภายในตัวไมโครคอนโทรลเลอร์

วงจรแหล่งจ่ายไฟเลี้ยง 5 โวลต์

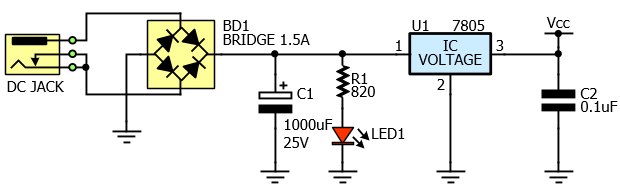

วงจรไฟเลี้ยงที่ใช้เลี้ยงวงจรไมโครคอนโทรลเลอร์ต้องจ่ายแรงดัน 5 โวลต์ ซึ่งวงจรที่ง่ายที่สุดคือการใช้ไอซีเรกกูเลตเบอร์ 7805 โดยวงจรเป็นดังรูป

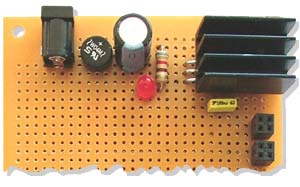

ไดโอดบริดจ์ใส่เพื่อป้องกันการป้อนขั้วผิดอันเนื่องจากอแด็ปเตอร์ที่มีขั้วต่างกัน ตัวเก็บประจุ C1 ใช้ 1000uF 25V เพื่อแสดงให้รู้ว่ามีไฟเข้าวงจรแล้วสามารถทำได้โดยการเพิ่มหลอด LED แสดงผล โดยใช้ตัวต้านทานค่า 1K อนุกรมกับหลอด LED ต่อคร่อมตัวเก็บประจุ C1 เมื่อประกอบจะได้ดังรูป

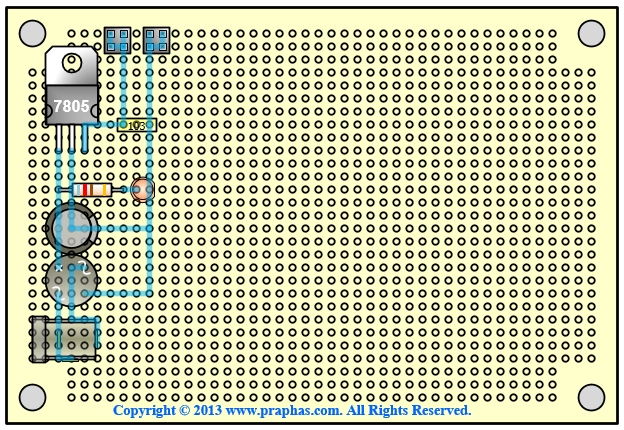

แนวทางบัดกรีเป็นดังรูป (นักศึกษาสามารถบัดกรีได้อย่างอิสระโดยไม่จำเป็นต้องทำตามแนวทางก็ได้)



รายการอุปกรณ์ (ลิงค์สั่งซื้อ) ดูได้งานหน้างานที่มอบหมาย คลิก

วงจรรีเซต

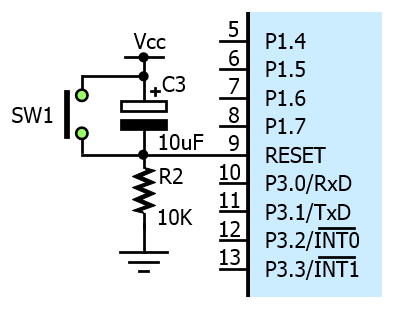

ใช้ตัวเก็บประจุขนาด 10uF กับตัวต้านทานขนาด 4.7K-10K ดังรูป

วงจรคริสตอล

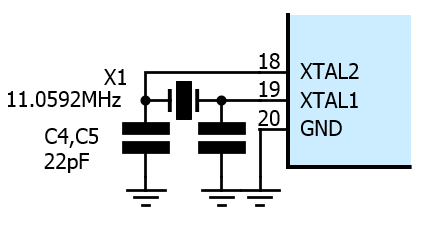

สำหรับการทดลองใช้คริสตอล 11.0592MHz โดยที่มีตัวเก็บประจุ 22pF ต่อทั้ง 2 ขาลงกราวด์ดังรูป

วงจรควบคุมการอ่านคำสั่งจากภายในตัวไมโครคอนโทรลเลอร์

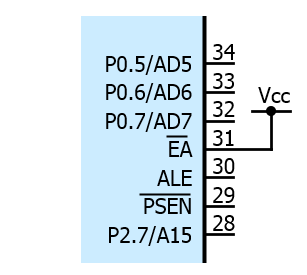

ต่อขา EA เข้ากับ VCC (Logic 1) เพื่อบังคับให้ไมโครคอนโทรลเลอร์อ่านคำสั่งที่เก็บอยู่ในหน่วยความจำที่อยู่ภายในตัวไมโครคอนโทรลเลอร์
