วงจรหลัก

ทดลอง MCU ตอนที่ 1 (Main Board) - วงจรหลัก

Created: Tuesday, 04 November 2008 15:21 | Written by Administrator | Print | Email | Hits: 34602

Page 2 of 2

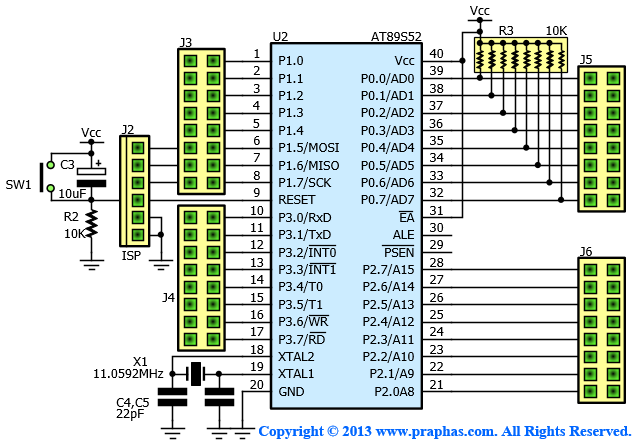

เมื่อต่อครบ(เฉพาะวงจรไมโครคอนโทรลเลอร์) จะเป็นวงจรดังรูป

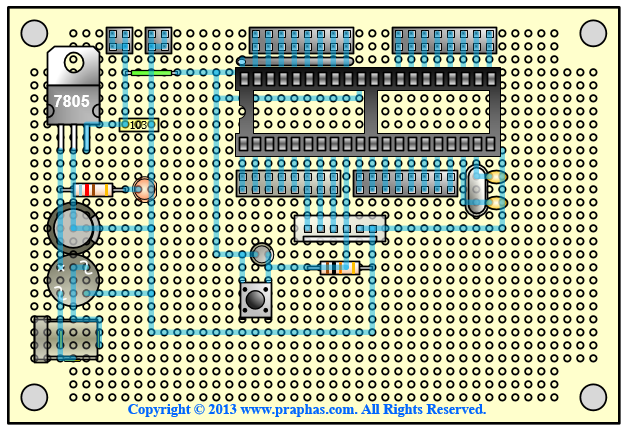

แนวทางการบัดกรีดังรูป

วงจรจริงดังรูป

รายการอุปกรณ์ (ลิงค์สั่งซื้อ) ดูได้งานหน้างานที่มอบหมาย คลิก

โปรดติดตามบทความอื่นๆต่อไป

ครูประภาส สุวรรณเพชร
