ในการพัฒนางานไม่ว่าเป็นงานด้านใดก็ตามหากมีเครื่องมือที่ดีงานที่ทำก็จะสามารถพัฒนาได้เร็ว เช่นเดียวกันไมโครคอนโทรลเลอร์หากมีเครื่องมือช่วยงานก็จะส่งผลให้การพัฒนาได้เร็วเช่นกัน สำหรับในตอนนี้ขอแนะนำเครื่องมือช่วยพัฒนางานในด้านการจำลองพฤติกรรมของไมโครคอนโทรลเลอร์ที่มีต่อซอสโค้ด เครื่องมือตัวนี้คือ PROTEUS

 เป็นเครื่องมือที่วิเศษสุดสำหรับโปรแกรมเมอร์ที่ใช้ไมโครคอนโทรลเลอร์ในการประยุกต์ใช้งาน นั่นคือไม่ต้องต่อวงจรจริงเพื่อพิสูจน์ว่าโปรแกรมที่เขียนขึ้นใช้งานได้หรือไม่ เพียงแต่ใช้ Proteus ต่อวงจรเพื่อจำจองพฤติกรรม (Simulator) ก็สามารถรู้ผลได้ หน้าตาของโปรแกรม Proteus เป็นดังรูป

การเลือกอุปกรณ์

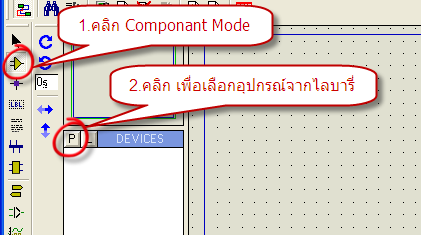

1. คลิกเมูนู Componant Mode
2. คลิกปุ่ม P เพื่อเลือกอุปกรณ์จากไลบารี่ ดังรูป

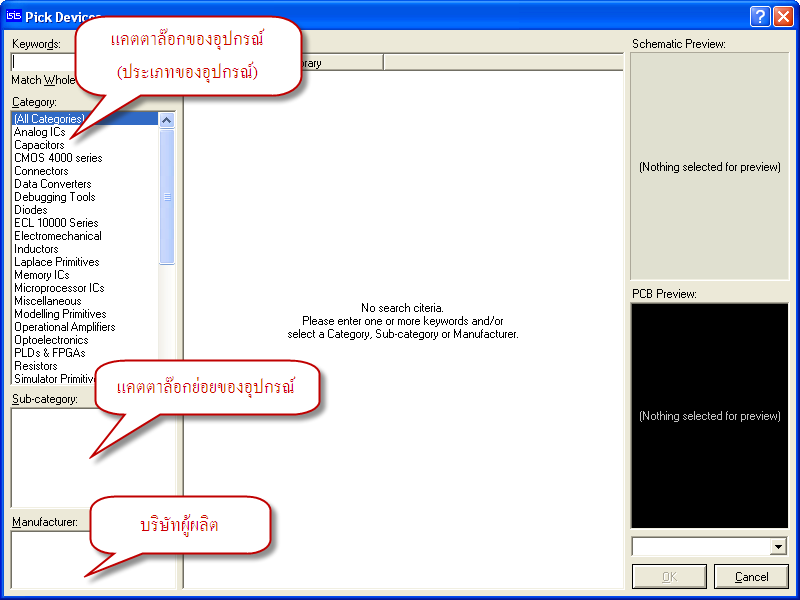

 3. จะปรากฏหน้าต่างดังรูป

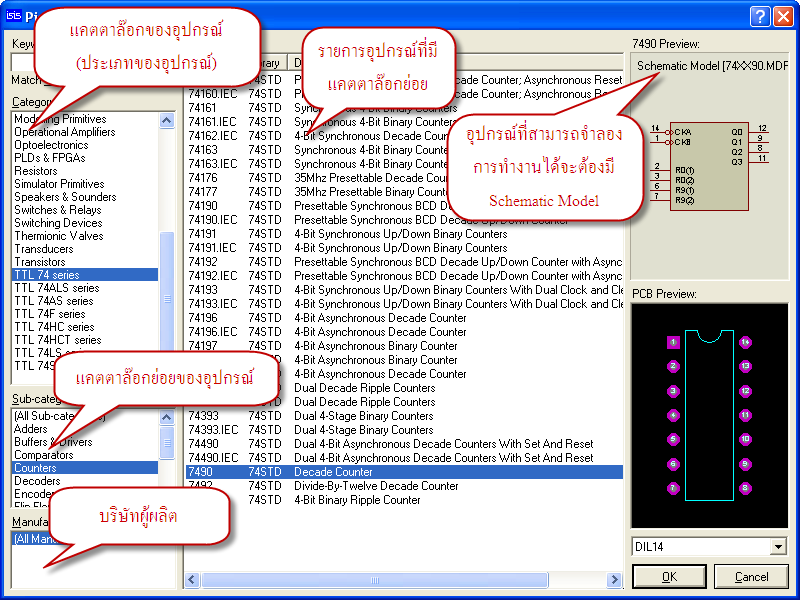

4. เลือกอุปกรณ์ที่ต้องการจากแคตตาล๊อก เพื่อให้ได้รายการดังรูป (อุปกรณ์ที่สามารถจำลองได้ต้องมี Schematic Model เท่านั้น)

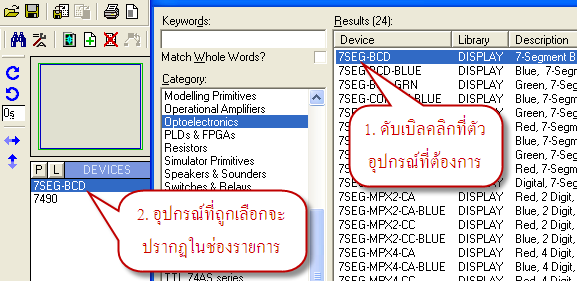

 5. สำหรับการเลือกทำได้โดยการดับเบิลคลิกที่ ตัวอุปกรณ์ที่ต้องการใช้งาน(1) อุปกรณ์นั้นจะปรากฎในช่องรายการ(2)

การวางอุปกรณ์

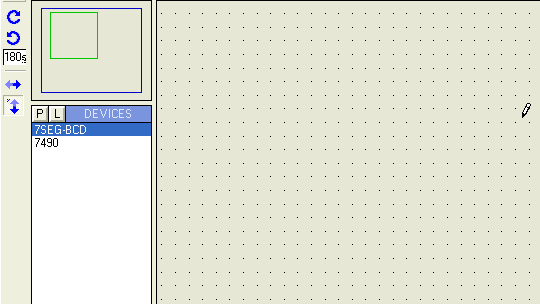

ทำได้โดยการคลิกที่ตัวอุปกรณ์ในช่องรายการ แล้วคลิกแล้วเลือ่นเมาส์มาคลิกในพื้นที่วาดครั้งที่ 1 จะปรากฏรูป คลิกครั้งที่ 2 จะวาง หากต้องการปรับมุมสามารถปรับก่อนวางก็ได้ ดังรูป

การเชื่อมต่อสาย

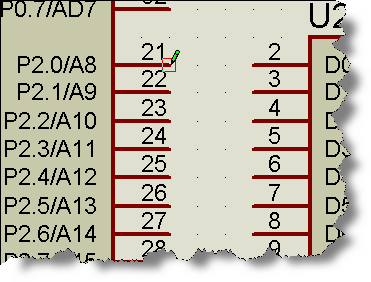

สามารถทำได้โดยการวางเลื่่อนเมาส์มาไว้ที่ขาอุปกรณ์ที่ต้องการเชื่อมต่อ เมื่อโปรแกรมพร้อมที่จะต่อจะปรากฏรูปสี่เหลี่ยมตรงขาอุปกรณ์ ทำการคลิก 1 ครั้ง

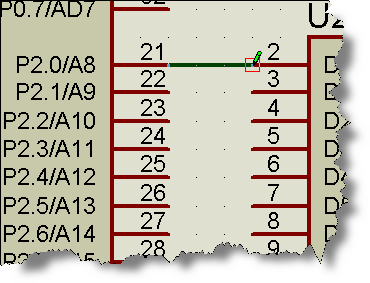

ลากเมาส์มายังขาอุปกร์ที่ต้องการเชื่อมต่อ เมื่อโปรแกรมพร้อมที่จะต่อก็จะปรากฏรูปสี่เหลี่ยมตรงขาอุปกรณ์เช่นกัน ทำการคลิก 1 ครั้ง

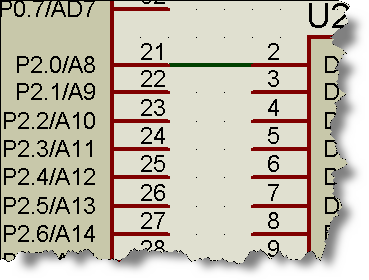

ผลจะได้ดังรูป

 โปรดติดตามบทความอื่นๆในตอนต่อไป
    ครูประภาส สุวรรณเพชร
